Способы опирания стропил на мауэрлат. Варианты и технология крепления стропил к мауэрлату

Прочность крыши – это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека?

На самом деле это – целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

Виды стропильных систем по уровню нагрузки на узлы

Существует два вида стропил – наслонные и висячие. Основные конструкционные особенности:

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет. А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Виды опорных узлов по уровню жесткости

Именно те места, где стропила крепятся к элементам крыши, и называются опорным узлом:

Опорный узел далеко не всегда статичный – иногда его приходится делать подвижным, если на какой-то конструктивный элемент действуют непостоянные нагрузки. Это как колесо у автомобиля, которое сжимается, крутится, сдавливается и поворачивается.

Нечто подобное реализуется и в опорных узлах, только сама степень свободы у них может быть разной – от нулевой, когда узел сама по себе уже неподвижный, до тройной, т.е. максимальной:

• Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с обеих сторон. Стропило на балке или мауэрлате с таким узлом двигаться не может совсем.
• Шарнирный узел с одной степенью свободы. В этом случае балка имеет возможность вращаться по кругу.
• Шарнирный узел с двумя степенью свободы. Теперь, кроме кругового вращения, есть возможность также смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, а вам нужно только установить ползуны или салазки.
• Шарнирный узел с тремя степенью свободы позволяет балке смещаться и горизонтально, и вертикально. Правда, круговое вращение здесь как может быть,так может и не быть.

Сравниваем крепежные элементы

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

Типы металлических пластин

Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

Дополнительные элементы

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:

И еще так:

Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

• Толщина деревянных элементов не должна быть меньше 5 см. Все из-за саморезов.
• Во-вторых, простые гвозди здесь уже применять нельзя – только винтовые или ершенные, которые просто так уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е. не до конца просушена, а после высыхания этого материала узловые соединения всегда ослабляются.
• В-третьих, берите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
• Всегда используйте по два стальных уголка на одном узле, если это возможно. Просто располагайте их симметрично.

Крепление стропил к балкам перекрытия

Балки перекрытия иногда выступают как своеобразная альтернатива затяжке. Чаще всего это происходит при строительстве легких мансард – так удобнее. Но крепить стропила прямо с балками перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены не распределяется равномерно – теперь она точечная. А это хуже, конечно.

К слову, балки для перекрытий вовсе не обязательно брать толстые, достаточно сечения 5х15 см. Главная ваша задача – сделать такое крепление, чтобы стропило ни в коем случае не начало скользить по балке.

К слову, существует большая разница, как крепить одни и те же стропила к балкам перекрытия у односкатных и двускатных крыш. Так, чем большую нагрузку испытывает кровля, тем это крепление следует делать с двойным зубом, а у односкатных вполне достаточно и одного. К слову, у двойного зуба обычно делают два шипа.

Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигам стропил из-за нагрузок. С другой стороны, важно не ослабить в это же время саму балку. Поэтому вырез для стропила делать следует не ближе, чем на 25 см от края (это поможет избежать также соколов), и глубиной всего 1/3-1/4 от толщины самой балки:

Для того, чтобы стропильная нога не соскальзывала с мауэрлата, в ней делается специальная выемка. И в самом мауэрлате иногда делают еще одну, ответную – так только надежнее, и упорный замок получается крепким.

Правда, сам мауэрлат от этого значительно ослабнет – учитывайте это. Делать подобное с ним можно только тогда, когда мауэрлат – из твердых лиственных пород и обладает хорошей прочностью.

Одни только пазы стропильные ноги не удержат, а потому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под углом гвозди, а для более ненадежных конструкций используйте хомутовые соединения и металлические накладки. Поможет также кованная проволока, которую для этих целей монтируют в стену.

Еще один вид крепления стропильных ног к балкам – болтовое:

• Шаг 1. На конце балки, который выступает, делаем треугольный вырез. Гипотенуза выреза должно получиться под тем же углом, что и угол наклона стропил.
• Шаг 2. Под этим же углом запиливаем также нижнюю часть стропильной ноги.
• Шаг 3. Ставим стропило на балку срезом и фиксируем гвоздями.
• Шаг 4. Перпендикулярно стропильной ноге высверливаем отверстие для болта – сквозное, чтобы через болт можно было впустить снизу через вырез в балке.
• Шаг 5. На болт надеваем шайбу и плотно фиксируем весь узел гайкой.

По окончанию крепления обязательно проверяем прочность всех соединений.

Крепление стропил к стене

Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:

Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

Крепим стропила к мауэрлату

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

• Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
• В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Способ #1 – жесткое крепление

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:

Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

Способ #2 – крепление с одной степенью свободы

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке. Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

Или еще вот отличный наглядный пример:

Способ #3 – скользящее крепление

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Способ #4 – крепление с большой степенью свободы

Это – наиболее редко встречающееся на практике крепление стропил к мауэрлату:

Используют его обычно только при серьезных динамических нагрузках на крышу.

Способ #5 – сращивание с кобылками

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

Наслонная система стропил может быть распорной или безраспорной конструкцией. От правильного выбора узлов опирания и сочленения стропильных ног зависит будут стропила распирать стены или не будут, нужно под них предусматривать различные мероприятия для перехвата распора или не нужно.

На расчетных схемах в узлах конструкций рисуют кружочки, означающие шарнирное соединение. Шарниры лапками соединяются с условными опорами, по которым можно визуально представить степень свободы узла. Шарнир с двумя заделанными в опору лапками предполагает, что узел неподвижен, но балка может крутиться в шарнире, то есть узел обладает одной степенью свободы - поворотом. Шарнир с лапками, стоящими на скользящей опоре или ползуне, показывает, что узел обладает двумя степенями свободы - возможностью поворота балки и горизонтального смещения. Три степени свободы узла позволяют горизонтальное, вертикальное смещение и поворот, такой узел рисуется просто кружочком и может быть врезан в стержень, обозначающий балку. Если узел врезан в балку, то ее называют разрезной, то есть балки, находящиеся слева и справа от шарнира, с некоторыми допущениями могут рассматриваться как отдельные элементы. Если кружочек (шарнир) нарисован под балкой, то балка, лежащая на нем, называется неразрезной. Шарнир с тремя степенями свободы, врезанный в балку, во многих случаях, делает ее мгновенно изменяемой системой, то есть довольно неустойчивой конструкцией. Узел с нулевой степенью свободы означает жесткое защемление конца балки и запрещает ей всякие смещения: горизонтальное, вертикальное и поворот (рис. 19).

Рис. 19. Примеры схематического изображения узлов

В расчетных схемах могут применяться и другие схематические изображения узлов, но все они в обшем-то понятны, а если вдруг возникнут неясности, надо просто мысленно представить в какую сторону может «пойти» узел при приложении к нему нагрузки. Поперечные размеры балок относительно их длины малы, поэтому балки (стропила и пр.) рисуются как стержни, а нагрузка в них распределяется как бы только вдоль продольной оси элемента и расчет всей конструкции ведется для стержневой схемы.

Необходимо отметить, что слова: горизонтальное смещение и поворот совсем не означают, что, например, ползун - узел с двумя степенями свободы произвольно передвигается в горизонтальном направлении. На самом деле, этот узел достаточно хорошо закреплен, но допускает возможность перемещения конца балки от нагрузки, температурных и влажностных изменений без чрезмерного развития в нем внутренних напряжений. Этот узел просто не передает распора, а поворот при изгибе балки возможен только в нормативных пределах. По настоящему ползун поползет (простите за тавтологию) только при нагрузках превышающих предельно допустимые. Слово «шарнир» тоже не нужно понимать буквально. Да, концы балок могут соединяться болтом или настоящим специально спроектированным шарниром, но, чаще всего, это обычное гвоздевое соединение. Например, можно взять доску и приколотить ее одним концом 3–4 гвоздями, предположим, к деревянной стене. Ничто не мешает нам взять ее за другой конец и преспокойно повернуть на некоторый угол. В данном случае, гвоздевое крепление выступает как шарнир. Однако если количество гвоздей увеличить и рассчитать их на нагрузку не допускающую среза (изгиба), то поворот становится невозможном, здесь мы получаем балку с защемленным концом, но при нагрузке превышающей расчетную, узел опять становится шарниром. Поэтому очень важно изначально определить нагрузку под которой будет работать система. Поскольку превышение фактической нагрузки сверх расчетной, приводит к изменению схемы работы узлов и разрушению всей конструкции.

Сопряжения наслонных стропил относящиеся к различным схематичным изображениям узлов представлены на рисунке 20.

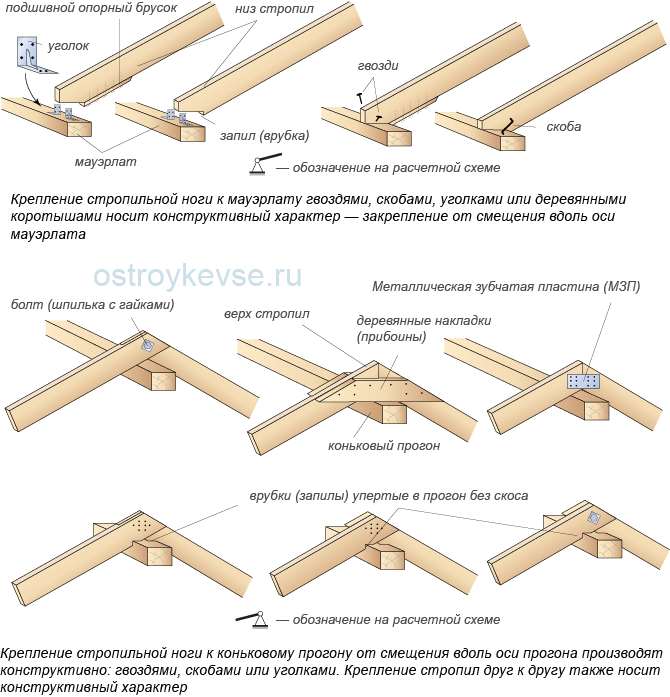

рис. 20.1. Узлы опирания стропил на прогон и мауэрлат. Шарнир с одной степенью свободы (только поворот)

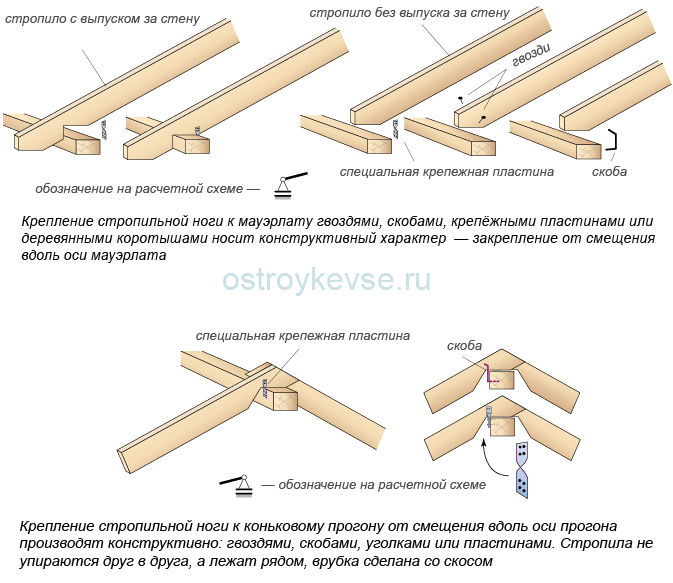

рис. 20.2. Узлы опирания стропил на прогон и мауэрлат. Ползун - шарнир с двумя степенями свободы (поворот и сдвиг)
рис. 20.3. Узел опирания стропил на прогон. Жесткое защемление

В зависимости от решаемой задачи при проектировании крыши узловые сочленения стропил могут быть отличными от представленных на рисунках 20. Главное, это запроектировать в узлах с двумя степенями свободы: поворот, возникающий от изгиба стропил и сдвиг в горизонтальном направлении. А в узлах с одной степенью свободы - поворот стропила. Как правило, сдвиг верха или низа стропил обеспечивают горизонтальные врубки, а ограничение сдвига - упор стропил друг в друга и/или в стыкуемый элемент: мауэрлат либо прогон.

Попробуем объяснить принцип закрепления стропилины на примере. Все мы легко можем представить себе обычную приставную лестницу. Лестница, как лестница, ничего особенного: две жерди (тетивы) и поперечные палки–ступени. Мысленно приставим такую лестницу к стене, а для чистоты эксперимента сведем к минимуму силы трения - обольем пол и стену маслом. Что будет если нагрузить лестницу - залезть на нее? Лестница рухнет. В нижней и верхней опоре у нее по две степени свободы. В нижнем, у нее есть поворот и горизонтальное смещение, в верхнем - поворот и вертикальное смещение. Что нужно сделать, чтобы лестница стала устойчивой и держала нагрузку (вес человека)? А нужно всего-то лишить ее одной (из четырех) степени свободы: горизонтальной в нижней либо вертикальной в верхней опоре. Иными словами нужно закрепить низ или верх лестницы. Получаем устойчивую и стабильную систему. Мысленный эксперимент с лестницей вы можете додумать сами, ставя ее в различные ситуации, например, если лестница длинная и опирается на стену сверху, тетивами с горизонтальными запилами или без запилов. Как она будет себя вести? Такой мозговой штурм, помогает в понимании работы наслонных стропил с различными способами опирания, при котором совсем не обязательно представлять себе вектора сил и степени свободы узлов, а нужно просто спрогнозировать покатится лестница под нагрузкой или останется неподвижной.

Надёжность всей кровли зависит от правильности выполнения монтажных работ. Основными элементами конструкции считаются стропильные ноги.

Для придания устойчивости элементы закрепляются при помощи боковых раскосов, металлического уголка или скоб. Балки соединяются между собой в коньковой части перекрытия, внизу происходит крепление стропил к мауэрлату. Элемент выдерживает максимальную нагрузку, для его изготовления используются пиломатериалы с сечением 15 × 15 или 20 × 20 см.

Особенности стропильных систем

Вариант установки стропил зависит от расположения стен жилого здания. Каждая из конструкций имеет свои стягивающие детали или подпорные элементы.

Наслонные

Рассматриваемая система устройства кровли отличается наличием нескольких дополнительных точек крепления, кроме опоры на несущие стены. Использование такой схемы позволяет снять часть нагрузки из ограждающих конструкций. В качестве дополнительных подпорок здесь используются боковые стойки, а также дополнительные элементы (бабки), которые фиксируют конёк. Брусья применяются в качестве затяжек, что позволяет уменьшить нагрузку на несущие стены здания.

Наслонная система стропил закрепляется на мауэрлате при помощи гибких связей. Это позволяет обеспечить целостность кровли во время усадки или деформации несущих стен. Подобный способ крепления стропил к мауэрлату идеально подойдёт для новых жилых зданий. Ограждающие конструкции новых домов непременно просядут под воздействием грунтовых вод или резких перепадов температуры.

Висячие

Висячая система получила своё название благодаря отсутствию дополнительных опорных точек. Стропильные ноги опираются на несущие стены. Балки будто нависают над зданием, вся нагрузка от крыши будет равномерно распределена по лежачему брусу, мауэрлату. Висячие стропила закрепляются при помощи жёстких связей, ведь каркас кровельной конструкции опирается только в двух местах здания.

Висячая схема расположения стропил считается распорной, она оказывает значительные нагрузки на несущие стены. Чтобы снять часть усилий, используются дополнительные детали, такие как затяжки, ригели, подкосы или бабки. Элементы позволяют равномерно распределить усилия, подтягивают конструкцию к коньку. Ригели связывают стропильные ноги, их устанавливают в запилы параллельно к балкам перекрытия.

Расчёт установки стропил

При расчёте стропильной системы делается упор на надёжность и прочностные характеристики конструкции. Необходимо выбрать правильный шаг между балками. Параметр рассчитывают по расстоянию между опорными точками и сечению брусков, а также схеме изготовления кровли.

Таблица расчётов

Расстояние между стропилами (см)	Длина стропил (см)
	300	350	400	450	500	550	600
60	4×15	4×17,5	5×15	5×15	5×17,5	5×20	5×20
90	5×15	5×17,5	5×20	7,5×17,5	7,5×17,5	7,5×20	7,5×20
110	7,5×12,5	7,5×15	7,5×17,5	7,5×17,5	7,5×20	7,5×20	10×20
140	7,5×15	7,5×17,5	7,5×20	7,5×20	7,5×20	10×20	10×20
175	10×15	7,5×20	7,5×20	10×20	10×20	10×25	10×25
215	10×15	10×17,5	10×20	10×20	10×25	10×25

Создание запила

Фиксация балок без запила применяется для скользящего соединения. Уголок для крепления стропил к мауэрлату позволяет надёжно закрепить балки. Способ фиксации не позволяет конструкции кровли выдерживать значительные нагрузки, поэтому его используют для перекрытия четырехскатной крыши с небольшими пролётами.

Получить надёжный узел опирания можно при помощи пропила или блокирующего зуба. Врезку делают в стропильной ноге на четверть толщины изделия. На практике применяют несколько вариантов устройства запила:

1. Жёсткое крепление – работает на сжатие внутренней стороны опорной балки.
2. Подвижное крепление получают в том случае, когда зуб образуется на внешней стороне бруса (чтобы стропила не смогли соскользнуть из мауэрлата, их дополнительно закрепляют скобами или уголками).
3. Вместо запила может использоваться упорный брус, который прибивают к балке.

Важно! Запил необходимо делать на стропильных ногах, а не мауэрлате. Вырезы на этой конструкции только ослабят опорный брус.

Установка стропил

Монтаж стропил начинают с установки мауэрлата.

Прогон прикрепляется к стенам при помощи анкерных болтов. Крепят стропила к мауэрлату двухскатной крыши в следующей последовательности:

1. Делают шаблон будущей конструкции стропильных ног. Для этого достаточно соединить одинаковые по длине доски гвоздём.
2. Получившееся изделие закрепляют в местах фиксации стропильных ног. Фиксируют положение «ножниц» при помощи ещё одной доски, которая идёт параллельно балкам перекрытия. Это поможет зафиксировать угол конструкции.
3. Делают ещё один шаблон из листа фанеры. С его помощью определяют величину зарезки балок в местах опирания на мауэрлат.
4. При помощи ранее изготовленных шаблонов делают монтажные запилы и соединяют брусья под необходимым углом, что позволяет получить стропильную ферму.
5. Поднимают фермы на крышу и закрепляют на мауэрлате. Работу начинают из установки крайних конструкций. Далее в верхних частях ферм забивают по гвоздю и натягивают шнур. Верёвка станет ориентиром для установки последующих ферм. Остальные стропила устанавливают на расчётном расстоянии, но не менее 60 см между соседними балками перекрытия.

При необходимости фермы дополнительно закрепляют ригелями, подкосами и подпорками. Конёк фиксируют на специальных опорах при помощи промежуточных и диагональных стропил.

При установке балок необходимо соблюдать следующие правила:

1. При использовании шпилек и болтов подкладывают под них шайбы. Это позволит повысить прочность соединения стропильных ног.
2. Стропила к мауэрлату часто крепят при помощи специальных уголков. Их закрепляют гвоздями или саморезами нужной длины.
3. Запил стропил к мауэрлату делают на 1/4 его толщины. Нарушать целостность пиломатериала не рекомендуется, ведь он должен выдерживать значительные нагрузки. Жёсткое крепление чаще применяется для висячей системы.
4. Фиксация стропил и мауэрлата гвоздями или саморезами не позволяет добиться желаемого результата. Для устройства надёжного соединения применяется металлический уголок с несколькими отверстиями на полочках.
5. При установке стропил на кирпичные или газобетонные стены брусья закрепляют на мауэрлате с использованием скользящего крепежа. Метод особенно актуален для конструкций с тяжёлым кровельным материалом.

Важно! Только правильный расчёт сечения балок, подбор шага между стропильными ногами и грамотная фиксация крепёжных узлов позволят увеличить срок эксплуатации кровли.

Жёсткое крепление

Крепёж считается одним из самых надёжных, он выполняется за счёт врубки на балках или закрепления подпорных брусков. Если строители применяют метод врубки, не стоит переживать о возможном изменении скатного угла, но плоскость стропил должна находиться на одном уровне. Перед проведением работ необходимо снять контрольные замеры. Запилы делают на каждой балке отдельно или по заранее изготовленному шаблону, всё зависит от положения мауэрлата.

Шаблон делают из куска фанеры, отрезка доски или плотного картона. На заготовке проводят линию параллельно нижней кромке на 1 см от высоты бруса. На балках проводят такую же параллельную черту и перпендикуляр в месте прилегания изделия к мауэрлату. Глубина будущей зарубки не должна превышать третьей части ширины стропила. Прикладывают шаблон к торцевой части мауэрлата, определяют угол положения стропила и проводят необходимые линии на заготовке, вырезают ненужную часть.

Проверяют готовый шаблон на разных участках мауэрлата, прорезь должна совпадать с лежачим брусом. Если это так, то определяют точки соприкосновения стропильных ног с мауэрлатом, совмещают параллельные линии и наносят разметку на пиломатериал. Делают зарез при помощи ножовки или бензопилы. Работу необходимо проводить с особенной аккуратностью, чтобы не сделать лишний запил.

После пропила прямой линии делают угловой срез. Операцию рекомендовано проводить при помощи острого топора. Сруб несколько раз проверяют на совмещение мауэрлата с вырезом на шаблоне. Ферму устанавливают в нужном месте и закрепляют скобами. Положение каждой стропильной ноги дополнительно фиксируют раскосами. Элементы убирают после монтажа обрешётки.

Нашивка бруска

В небольших по размеру каркасных зданиях запил стропил может не потребоваться. Углубление в балке заменяет упорный брусок, который закрепляется на изделии при помощи гвоздей. Надёжность этого способа зависит от качества проведённых работ. Операции выполняют в следующем порядке:

1. Устанавливают стропила и фиксируют их положение при помощи раскосов.
2. Отрезают кусок доски (от 50 см), определяют угол наклона ската и закрепляют доску к балке. Для этого используется металлический уголок и шурупы нужной длины, шпилька или болт с гайками и шайбами. При отсутствии прочного и надёжного пиломатериала закрепляют две тонкие доски на обеих сторонах балки. Дополнительные крепления в таком случае не потребуются.

Совет! При установке каждой последующей фермы надо ориентироваться по направлению шнура, контролировать положение конька и нижней части балок.

Скользящий

Если крышу устанавливают на срубе, практикуется крепление стропил без мауэрлата. Вместо этого элемента используются несущие стены здания. Деревянная постройка даёт усадку, что может привести к деформации кровли, появлению прогибов и перекосов. Чтобы этого не случилось, используется скользящий метод закрепления стропил.

Работу проводят в следующем порядке:

1. Проводят монтаж крайних ферм, фиксируют их положение при помощи раскосов и натягивают шнур.
2. Покупают специальные фиксаторы (они должны соответствовать ГОСТу), определяют места их установки.
3. Снимают часть лежачего бруса, что позволит увеличить площадь соприкосновения стропил с мауэрлатом.
4. Укладывают балки в посадочные места и устанавливают крепежи.

Если кровельная конструкция шатается, дополнительно усиливают фермы раскосами и подпорками. Эти требования справедливы и для односкатной крыши.

Наслонный метод

Способ закрепления балок применяется во время ремонта, если не хватает длины пиломатериалов. Работу проводят в следующем порядке:

1. Определяют угол ската.
2. Вычисляют длину стропила от конька к мауэрлату.
3. Делают зуб с запилом или прибивают к балке упорные доски.
4. Проводят дополнительную фиксацию ферм к мауэрлату скобами или уголком с саморезами.

На завершающей стадии работ делают кобылки для карнизов, проводят монтаж обрешётки. По завершении этого процесса дополнительные раскосы, которые удерживают фермы, можно снять.

Важность правильного крепления стропил к мауэрлату трудно переоценить. Стропильная нога, опираясь на мауэрлат, передает всю нагрузку от кровли непосредственно на конструкцию наружной стены здания. Кроме того, это соединение должно предотвратить возможный срыв крыши от сильных ветровых нагрузок.

Крепеж

Для крепления конструкций из дерева используют крепеж, который изготавливается из листовой или профильной стали, метрический крепеж, гвозди, скобы.

Для нагельных соединений используются: болты, гвозди, стержни, когтевые шайбы.

Если диаметр гвоздя меньше 6 мм, то для мягких пород дерева их забивают без предварительного просверливания гнезда. При диаметрах больше 6 мм во избежание образования трещин в древесине под гвоздь рассверливается гнездо размером 0,9 диаметра гвоздя.

Скобы применяются только для соединения бревенчатых или брусовых элементов при отсутствии возможности раскалывания дерева. Желательно их ставить в заранее рассверленные отверстия меньшего диаметра.

Виды опор стропильной конструкции на мауэрлат

Стропила могут быть двух видов: висячие и наслонные. Это зависит от возможности их опирания на стены. Висячие стропила имеют одну точку опоры на мауэрлате, другим концом создают коньковый узел с лобовым упором двух стропил. Наслонные стропила опираются на наружную с одной стороны, а с другой — на внутреннюю стену здания. Висячие, не имея вторую точку опоры, создают распор от прогиба стропильной конструкции. Именно поэтому у них внизу делается затяжка, которая берет на себя распирающие силы.

Наслонные стропила

Наслонные стропила скрепляются непосредственно с мауэрлатом. Чаще всего для этого в стропильных ногах делается врезка. Глубина ее предусматривается менее 1/4 высоты стропил. С двух сторон они фиксируются с помощью уголков.

Наслонная стропильная система: 1 — мауэрлат; 2 — перфорированный уголок; 3 — лежень; 4 — стропильная нога; 5 — стойка; 6 — коньковый прогон; 7 — поперечный подкос; 8 — гидроизоляция; 9 — продольный подкос

Иногда такую фиксацию осуществляют с помощью скоб. Скобы вбиваются как в стропила, так и в мауэрлат.

Этот способ скрепления стропил и мауэрлата осуществляется с помощью держателей балки, прикрепляемых с двух сторон:

Часто для увеличения жесткости соединения в стропила вбиваются три гвоздя. Один вертикально и два крест-накрест. Причем длина забитой части гвоздя должна превышать 10 диаметров гвоздя и 2 толщины элемента, который гвоздь пробивает.

Важно! Ввиду того, что лиственница легко раскалывается, соединения на гвоздях и скобах для нее применять нельзя.

Висячие стропила

Висячий вид стропил используется для зданий шириной от 6 до 12 метров. При варианте висячей стропильной ноги нагрузка от стропил передается на мауэрлат через затяжку. Здесь не ослабляется прочность стропил устройством врезки.

Висячая стропильная система: 1 — мауэрлат; 2 — затяжка; 3 — перфорированный уголок; 4 — ригель; 5 — коньковый прогон; 6 — стропила; 7 — крепежные болты

Когда для создания необходимого свеса крыши не хватает длины стропильной ноги, ее обрезают на уровне мауэрлата. Свес делается с помощью небольших деревянных брусков (кобылок).

Соединение стропил с мауэрлатом в зависимости от материала и конструкции стены

Конструкция стен, как и материал, из которого они сделаны, непосредственно влияют на способ скрепления стропил с мауэрлатом.

Кирпичные стены

В кирпичных стенах крепление стропильных ног к мауэрлату происходит с помощью уголков, скоб, гвоздей и т. д.

Для защиты от срыва крыши в ветреную погоду стропильные ноги через одну закрепляются в стене с помощью скрутки (Ø 2-3 мм) из 2-3 проволок к костылю. Металлический костыль заделывается заранее в кладку на 200-300 мм ниже мауэрлата. Все детали крыши из дерева , касающиеся кирпичной кладки, следует защитить от влаги гидроизоляционными прокладками в 2 слоя (рубероид, гидроизол и т. д.).

Важно! Нельзя полностью закладывать кирпичом или заделывать раствором зазоры между деревянными элементами опор стропил и кирпичными стенами. Они должны быть открыты, но защищены от увлажнения.

Деревянные стены

Существенное отличие сопряжения стропил и мауэрлата для деревянных стен состоит в необходимости определенной подвижности стропил относительно мауэрлата. Деревянный дом непосредственно после постройки дает усадку, которая может нарушить конструкцию крыши при жестком креплении деревянных элементов.

Здесь применяется подвижный тип крепления. Он позволяет стропильной ноге иметь некоторую свободу в двух направлениях. Для таких соединений применяется крепеж заводского изготовления.

От ветровых нагрузок мауэрлат защищают путем соединения его с предпоследним венцом бревенчатой стены или стены из бруса. Для этого вбивают скобы в мауэрлат и стену. В домах из бруса или бревна часто мауэрлатом служит последний венец стены.

Стены из газобетонных блоков

Газобетонные блоки не имеют достаточной прочности для крепления крыши к стенам. Поэтому в них делается монолитный армированный пояс , в котором закладываются металлические шпильки.

На них насаживается через предварительно просверленное отверстие мауэрлат и крепится болтом к поясу. Здесь нельзя забывать о гидроизоляции между деревом и бетоном. В остальном принцип крепления мауэрлата и стропил остается тем же.

Соединение стропил с мауэрлатом в зависимости от стропильной конструкции

Стропильная система для строительства крыши здания может иметь огромное множество вариантов. Это обеспечивается достаточно легкой обработкой дерева как строительного материала. Обобщенно можно выделить несколько видов таких систем: балки, арки, фермы и даже рамы.

В любом конкретном варианте стропильной крыши есть свои отличия в устройстве сопряжения стропил с мауэрлатом. Для зданий малых размеров (сарай, гараж, небольшой дачный домик и т. д.) можно сделать это соединение самому, руководствуясь выше перечисленными способами крепежа.

Для более ответственных зданий и сооружений производится расчет всех элементов сопряжения, включая металлический крепеж. По произведенному расчету подбирается материал, размер и количество необходимых деталей конструкции. Именно поэтому в таких случаях лучше доверить расчет конструкции специалистам.

Несколько правил для выбора способа соединения стропил с мауэрлатом

1. Стандартная влажность древесины равна 12%. Свежесрубленное дерево может иметь влажность до 100%. При усушке древесины происходит ее деформация. Если применять для стропил изделия, не достигшие стандартной влажности, в жестком соединении мауэрлата и стропил может возникнуть разрушение целостности древесины. Желательно использовать изделия стандартной влажности, а также исключить возможность увлажнения деревянных деталей путем обработки влагозащитными покрытиями .

2. Если часть стропильной ноги находится в теплом помещении, а часть в холодном, разный температурно-влажностный режим эксплуатации также влияет на работу всей конструкции крыши. В данном случае необходимо сделать дополнительную защиту в местах, где проходят стены или перекрытия от биологического повреждения древесины и воздействия на нее влаги (обработка специальными веществами). При таких условиях эксплуатации применяются стропила только прямоугольного сечения.

3. При подрезке стропильной ноги следует учитывать, что длина части, которая опирается на мауэрлат, должна быть меньше высоты стропил.

4. Место сопряжения стропил и мауэрлата в каменных наружных стенах следует утеплять, защищая от промерзания.

5. Важно, чтобы на металлических деталях соединений исключалась возможность выпадения конденсата. Если это все же происходит, то деревянную часть соприкосновения с металлом нужно защитить от увлажнения (эластичные прокладки, мастики, уплотнительные ленты, рубероид, гидроизол и т. д.).

Важным элементом кровельной конструкции считается мауэрлат, поскольку крыша фактически опирается именно на опорный брус. Он помогает равномерно и рационально распределить его крыши. К нему же присоединяют стропила.

Крепление стропил к мауэрлату – значимый этап при возведении крыши. Прочность и безопасность кровли зависит во многом от качества монтажа стропильной системы, в частности, от правильного выбора крепежных элементов и грамотного соединения узлов несущей конструкции.

Узлы крепления стропил к мауэрлату

Способов крепления стропил к мауэрлату – два:

Очевидно, что от технологии крепления стропильной ноги к опорному брусу будет зависеть ее «поведение» в различных погодных условиях. К примеру, при перепадах температур, снежных завалах несущая конструкция не может быть статичной. Действительно, в условиях повышенной влажности древесина расширяется, а высокая температура вызывает сжатие. Если использовать жесткую фиксацию, то возникает риск смещения, нельзя исключать даже разрывов. Из-за неграмотного монтажа может появиться распорное усилие, представляющее опасность для стен. Поэтому грамотное крепление стропил к мауэрлату – определенный гарант безопасности.

Различают следующие узлы опирания:

Варианты крепления стропильной ноги

Для выполнения нижнего узла опирания стропильной ноги на опорный брус в основном выбирают один из следующих способов:

Оба эти варианта имеют одинаковое право на жизнь и используются с учетом формы крыши, особенностей стропильной системы.

Способы крепления с запилом и без

Сразу отметим, что крепление стропил к мауэрлату без запила используют исключительно в случае скользящего соединения. Для удержания свободно лежащей на мауэрлате нижней кромки стропильных ног, как правило, используют уголки. Очевидно, что подобная фиксация может не выдержать существенных нагрузок, поэтому его рекомендуется использовать преимущественно при перекрытии сравнительно небольших пролетов.

Значительно надежнее считается устройство нижнего узла сопряжения, в котором используется крепеж с запилом, блокирующим зубом. Его выпиливают в стропильной доске. Как правило, он занимает не более четверти балки. Выполнить его можно по-разному:

Крепеж для стропил и правила работы с ними

Современный строительный рынок предлагает широкий ассортимент элементов крепежа. Помимо классических вариантов – скоб, крученых гвоздей или проволоки-катанки, которую складывают в несколько рядов, здесь можно найти специальные комплекты, предназначенные для работ со стропилами.

Работы по выполнению крепления осуществляют в определенном порядке. Предлагаем вашему вниманию несколько самых простых методов распиловки и последующей подгонки стропил.

Стропильные ноги фиксируют одним из вариантов крепежа. Следует учесть, что каждый из них имеет свои тонкости. В основе выбора лежат такие параметры, как угол наклона скатов и оптимальный узел опирания.

После устройства нижнего узла стропил переходят к его соединению с коньковым брусом.

stylekrov.ru

Основные способы опирания стропил

Существует несколько технологий опирания стропил на мауэрлат. Можно осуществить жесткую фиксацию конструкции. Она не допускает любого смещения стропильной ноги. Для этого следует воспользоваться подшивным брусом, благодаря которому предотвращается соскальзывание стропил в месте опирания, и металлическими уголками, устраняющими любой боковой сдвиг конструкции.

Скользящее соединение стропильной ноги используется в деревянных домах. Причем основным элементом для ее упора выступает верхний венец, а не мауэрлат. Для предотвращения повреждения кровли узел опирания стропил делается максимально свободным. Для этого следует воспользоваться скользящей опорой, которая при усадке сруба подвергается смещению по закрепленной на ноге направляющей.

Скользящий узел опирания может быть выполнен и по иной технологии. В стропилах делается запил, который должен примыкать к верхнему венцу сруба. Для фиксации балок допустимо использование любых крепежных элементов: скоб, гвоздей или стальных пластин.

Крепежи для осуществления монтажных работ

Чтобы качественно соединить узлы стропил с мауэрлатом, вам понадобятся такие материалы и инструменты, как:

• сухой брус;
• доски;
• топор;
• ножовка;
• молоток;
• рулетка;
• отвес;
• уровень;
• шуруповерт;
• дрель;
• болгарка.

Особое внимание следует уделить наличию всех крепежных деталей. Фиксация консолей балок происходит с помощью балочных кронштейнов из оцинкованной стали, которые не уменьшают несущей способности конструкции. Кронштейны в балки врезать не нужно.

Нужно купить и перфорированную монтажную ленту, которая усилит узлы мауэрлата. С ее помощью производится прочное соединение всех элементов конструкции. Лента тоже не врезается в балки. Для ее надежной фиксации применяются гвозди и саморезы.

Помимо кронштейнов и перфорированной ленты, для осуществления надежного опирания стропил к мауэрлату следует приобрести:

• универсальные соединители бруса;
• крепежи для стропил;
• закладные опоры;
• проволоку-катанку;
• стальные уголки;
• стоечный крепеж;
• саморезы;
• гвозди;
• скобы;
• пластины;
• оцинкованные гвозди;
• шпильки с шайбами и гайками;
• анкерные болты.

Создание конька и установка нижней части стропил

Монтажные работы начинаются с коньковой части кровельной конструкции. Осуществить монтаж стропил можно одним из трех способов:

• встык;
• на прогон;
• внахлест.

Соединение конструкции встык предполагает разрезание верхней части стропильной ноги. Делается это под углом, который равняется наклону кровельного ската. На коньке происходит соединение пары ног. Для получения одинакового узла опирания элементов мауэрлата следует воспользоваться готовым шаблоном.

Особенностью фиксации стропил на прогон является наличие коньковой балки. Такой вариант обустройства мауэрлата отличается повышенной надежностью. Но зачастую такая система опирания стропил предусматривает монтаж дополнительных опорных конструкций, что приведет к снижению функциональности чердака. Естественно, что этот способ не подойдет для маленьких крыш.

Технология монтажа стропил внахлест во многом схожа с их установкой на коньковый прогон. Основное отличие — соединение верхней части ног происходит внахлест. Это приводит к прочному соединению конструкции, поскольку шпильки удерживают сразу два элемента.

Соединение нижних концов стропил осуществляется в зависимости от материала возведения стен. При наличии деревянного домостроения опорным элементом может выступать верхняя обвязка стены. Если при строительстве дома использовались пеноблоки (или газобетон), то опирание стропил производится на мауэрлат.

Устройство армированного железобетонного пояса — оптимальное решение в случае применения кладочных строительных материалов. Такая технология не предусматривает создания каких-либо способов фиксации стропильной системы. В качестве крепежных элементов для бруса выступают вертикально расположенные анкерные болты. Главное, чтобы при заливке бетонного раствора шпильки располагались в строго вертикальном положении.

Соединение стропил с балками и мауэрлатом

После фиксации верхней и нижней части стропил их следует закрепить к балкам. Понятно, что можно соединить стропила с балкой просто гвоздями. Но это не является лучшим решением. Такое крепление не будет максимально надежным. Для предотвращения скольжения всех элементов фиксация стропильной конструкции к балкам происходит путем использования соединений «шип» и «зуб».

При наличии крутого ската крыши (более 35º) применяется технология врубки с помощью одного зуба. В нижней части стропила делается зуб с шипом. Гнезда, создаваемые в балке, должны иметь глубину на уровне 30% от толщины балки. Устройство стропильных соединений осуществляется на расстоянии 0,3-0,4 м от крайней части балки. Это предотвращает появление сколов балок, возникающих в результате большой нагрузки от давления ног.

При обустройстве крыши с наклоном до 35º установка стропил производится путем расширения площади сопряжения основных элементов конструкции. Обычно стропильную ногу перекрывают балкой. С этой целью в стропильной ноге вырезаются отверстия под два зуба:

• шип с упором;
• еще один упор.

Глубина врубки при фиксации стропил к балке составляет в пределах 30% толщины балки.

Более качественные соединения можно получить, если воспользоваться болтами или хомутами. Такая технология предполагает применение проволочных петель, с помощью которых производится фиксация узла к анкерным болтам, находящимся в стене строения.

Опирание на мауэрлат является наиболее распространенным вариантом фиксации нижней части стропил. В стропильной ноге делается вырез такого размера, чтобы ее без проблем можно было надеть на мауэрлат. В ином случае при эксплуатации крыши может произойти смещение бруска.

В некоторых случаях мауэрлат должен быть «оснащен» обратной выемкой. Это зависит от породы дерева, из которой изготовлен брус. Если для его производства применялась древесина из лиственных пород, то делается прорезь, которая в комбинации с выемкой стропил создаст замочный элемент. При изготовлении бруса из хвойного дерева вырез не потребуется, так как он приведет к ослаблению конструкции.

Наиболее приемлемым вариантом для мауэрлата является жесткое сопряжение стропильной системы.

Эта технология может быть выполнена одним из двух способов:

• с помощью подшивных брусков и уголков, сделанных из металла;
• путем устройства седел на стропилах.

Первый вариант заключается в том, что для размещения стропил на мауэрлат используется опорный брус. Производится жесткое опирание стропильной ноги. Надежная фиксация конструкции осуществляется металлическими уголками. Это предотвращает поперечное смещение конструкции.

Более популярным является второй вариант. Для крепежа используются гвозди, которые направляются друг к другу и забиваются под углом. Два забитых гвоздя скрещиваются. После чего вбивается еще один гвоздь. Третий гвоздь должен располагаться в вертикальном положении. Сделанный узел крепления будет характеризоваться максимальной жесткостью, если осуществить дополнительное крепление с помощью проволоки-катанки.

1poderevu.ru

Узлы опирания стропил на мауэрлат. Как крепить балки к мауэрлату

1. Шарнирный узел с одной степенью свободы подразумевает возможность вращения деревянной или металлической балки по кругу. Такое свойство возможно при крепление балки к мауэрлату с помощью одного ввинченного гвоздя или самореза.
2. Шарнирный узел с двумя степенями свободы позволяет балке вращаться по кругу или немного перемещаться в горизонтальном направлении. Чтобы придать движению балок такую свободу, нужно крепить стропила к мауэрлату с помощью установки салазок или закрепляя стропила привычными крепёжными уголками, создавая скользящую опору — ползун.
3. Шарнирный узел с тремя степенями свободы обеспечивает передвижение стропил и в вертикальном, и в горизонтальном направлении, крепление балки не препятствует её круговому вращению, как и в двух раннее перечисленных степенях свободы. Чтобы сделать такое закрепление, необходимо изготовить эксклюзивный шарнир, который будет ввинчен в мауэрлат.


4. Узел с нулевой степенью свободы — это самый распространённый способ крепления стропил в кирпичных зданиях. Оба конца балки крепко закреплены строительными уголками, саморезами с обоих сторон. Такой способ крепления не позволяет балке смещаться.

В этом видео показано один из вариантов скользящего крепления стропил к мауэрлату.

Крепление стропильной ноги к мауэрлату

Правильная разметка и расчёт каркаса крыши на чертеже, а затем качественное осуществление плана в строении крыши играет огромное значение. В течении каждого года крыша строения регулярно подвергается риску нарушения целостности и даже деформации прилегающих стен, вследствии выпадения большого количества атмосферных осадков, смены температурных режимов. Помимо внешних факторов риска, основа крыши и стены должны выдерживать собственный не малый вес каркаса и покрытий.

Многоуровневый каркас крыши состоит из главных несущих звеньев : стропильных ног и мауэрлата. Их правильная установка гарантирует долговечность крыши, точное расположение всех перекрытий, а значит и оптимальное функционирование защитных звукоизоляции, гидроизоляции, пароизоляции.

Из всего многообразия разновидностей мы рассмотрим двускатные крыши, ведь именно они нуждаются в поддерживающей основе — мауэрлате.

Для его создания нужно использовать тот материал, который планируется применять ко всем несущим и поддерживающим элементам каркаса. Если каркас будет полностью деревянным, то и брусья для мауэрлата должны быть деревянными.

Необходимо позаботиться о правильной форме брусьев для основы крыши. Не желательно применение неровных балок с выступающими сучками. Если вы не имеете возможности подобрать ровные балки, следите, чтобы длина маленьких веточек не была больше, чем одна треть от ширины бруска. В идеале все брусья обрабатываются и к этапу сборки крыши поставляются калиброванными и фрезерованными минимум с обеих, а лучше со всех четырёх сторон.

Для каркаса крыши, следовательно и для мауэрлата, часто используются железо или железобетон. Такой каркас отличается высокой прочностью. Если по вашим индивидуальным расчётам стены выдержат вес металлического каркаса, вы можете выбрать этот вариант. Для металлического каркаса используются блоки мауэрлата того же материала.

Размеры брусьев варьируются от десяти сантиметров, обычно употребляют балки не меньше пятнадцати сантиметров. Ширина бруса напрямую зависит от длины и ширины стропил. Например, если сечение бруса двухскатной крыши равно 40х150 мм, то используются балки мауэрлата с сечением от 100х100 мм. При сечении бруса 100х250 мм изготавливается мауэрлат от 150х150 мм.

Мауэрлат крепится на внутреннюю часть наружной стены с помощью анкеров, стальной проволоки или шпилек. В процессе укладки брусьев мауэрлата, нужно соединять их на всех стыках металлическими скобами.

Способы крепления

Как крепить стропила к мауэрлату? По способу крепления стропил к мауэрлату каркасы для крыш делятся на:

1. Наслонную стропильную систему.
2. Висячую стропильную систему.

Наслонные стропила относят к виду безраспорных каркасных конструкций, что определяет их минимальное давление на несущие стены. Точками опоры наслонных стропил служат внешние стены здания и вертикальные стойки, расположенные посередине каркаса крыши на предварительно установленной затяжке.

Наслонных стропил к мауэрлату чаще всего делают шарнирными. При употреблении в креплениях ползунков и подвижных шарниров каркас крыши способен опуститься на несколько сантиметров. Это необходимо для архитектурного сооружения в первые годы после постройки. При смене температурных режимов и погодных условий новое здание даёт небольшую усадку. Если вслед за опорными стенами крыша не меняет своего положения, элементы постройки могут подвергнуться растрескиванию или деформации, чего не произойдёт благодаря наслонному креплению стропил на подвижных шарнирах.

Висячие стропила

Висячие стропила используют для зданий не имеющих несущих стен внутри. Точки опоры висячих стропил — только внешние несущие стены. Крепёж таких конструкций представлен узлом с нулевой степенью свободы. Другие способы недоступны, так как крепление стропил к мауэрлату на стенах является единственной опорой всей конструкции крыши.

Висячие стропила — это распорные конструкции. Стропила, закреплённые висячим образом, способны оказывать лишь горизонтальное распирающее давление на стены, однако это давление очень высоко.

Для уменьшения давления на балки и стены используют ригели — это специальные затяжки. Они устанавливаются перпендикулярно по отношению к стропилам, ближе к нижней части конструкции и надёжно прикрепляются к каждой балке, собирая параллельно стоящие стропила в единое целое. Без ригелей строить крышу с висячими стропилами нецелесообразно.

Технологии крепления стропильной ноги к мауэрлату

Соединение стропил с мауэрлатом производится как с помощью врубки, врезки, запила, обычно занимающих не более 1/4 балки, так и без них. В зависимости от угла расположения скатов крыши и использования оптимального узла опирания, выбирается способ накладки и фиксации бруса на мауэрлат.

На фото показан один из способов крепления стропил к мауэрлату.

Скрепление элементов осуществляется с помощью различных приспособлений:

• саморезы;
• болты с гайками;
• уголки;
• разновидности уголка КР;
• пластины;
• стяжки из проволоки;
• монтажная лента перфорированная ТМ;
• кронштейны WB;
• крепёжные элементы LK;

Установка стропил на мауэрлат — это скрепление горизонтальной несущей поверхности крыши с вертикальной. Важен грамотный расчёт и укладка всех элементов каркасной системы.

ru-house.net

Надежность конструкции крыши напрямую зависит от того, насколько правильно будет смонтирована вся ее несущая система. А основными ее элементами являются стропила. Вся же система состоит из стропильных ног, которые поддерживают и распирают дополнительные элементы, такие как подкосы, затяжки-ригели, боковые прогоны, опорные стойки и растяжки. Стропильные ноги соединяются на коньковой балке сверху, а нижние их края очень часто опираются на мауэрлат, закрепленный на боковых несущих стенах здания.

Так как на мауэрлат выпадает самая большая нагрузка, его изготавливают из мощного бруса. Его сечение определяется массивностью всей стропильной системы, но в основном размер составляет от 150 × 150 до 200 × 200 мм. Этот несущий элемент предназначен для равномерного распределения нагрузки от всей конструкции крыши и кровли на несущие стены строения. Крепление стропил к мауэрлату осуществляется различными способами. Они выбираются по месту в зависимости от типа стропильной системы (которая может быть наслонной или висячей), ее сложности и массивности, от величины суммарных нагрузок, которым будет подвергаться вся конструкция крыши.

Разновидности соединительных узлов «стропила — мауэрлат»

Прежде всего, существуют скользящие и жесткие крепления стропил к мауэрлату.

1. Скользящие крепления состоят из двух отдельных элементов, один из которых имеет возможность перемещаться относительно другого.

Эти крепления могут быть разными по конструкции — закрытыми и съемными.

• Закрытое крепление состоит из уголка, который крепится одной стороной к мауэрлату, а на другой стороне имеет специальную щелевидную проушину. В ней устанавливается металлическая петля с отверстиями для креплений к стропилу. Благодаря свободной, не закрепленной вертикальной стороне уголка, крепление дает возможность стропилу при необходимости несколько смещаться, гне оказывая деформирующего воздействия на стены здания.

• Открытое крепление устроено по тому же принципу, и отличается лишь тем, что металлическая петля не вставляется в проушину, а просто верхняя часть вертикальной полки уголка после монтажа загибается вниз, фиксируя тем самым соединение.

Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

2. Видов жестких креплений — гораздо больше. Они выбираются в зависимости от массивности деревянных элементов конструкции и способа установки стропила на мауэрлат.

Сюда можно отнести металлические уголки разных размеров, крепления LK, которые надежно зафиксируют стропило, устанавливаемое с помощью запила, не повредив его крепежными саморезами или гвоздями.

• Крепления LK производится в нескольких размерных вариантах, поэтому их можно подобрать под любую толщину бруска или доски. Толщина металла, из которого изготавливаются это крепежные элементы, составляет 2 мм, какой бы размер они ни имели. В зависимости от величины, крепежные детали имеют разное обозначение.

Обозначение	Размер в мм
LK-1L	40 × 170
LK-2P	40 × 170
LK-3L	40 × 210
LK-4P	40 × 210
LK-5L	40 × 250
LK-6P	40 × 250

Необходимо отметить, что эти крепления подходят не только для соединения стропил на мауэрлате – их используют и для фиксации узлов «балки перекрытия – мауэрлат».

Главное преимущество этой крепежной детали — это максимальная жесткость и надежность соединения деревянных элементов.

• Закрепление стропил с запилом на мауэрлате с помощью уголков осуществляется с двух сторон, что обеспечивает требуемую жесткость.

Существуют уголки, предназначенные для крепления стропил без запилов. Они имеют более высокие полки и прикручиваются большим количеством саморезов. Их производят из металла толщиной в 2; 2,5 или 3 мм.

Обозначение	Размер (длина, высота, ширина, толщина металла) в мм	Обозначение	Размер (длина, высота, ширина, толщина металла) в мм
Усиленный уголок	105 × 105 × 90 × 2	Усиленный уголок KP5	140 × 140 × 65 × 2,5
Усиленный уголок	130 × 130 × 100 × 2	Усиленный уголок KP6	105 × 172 × 90 × 3,0
Усиленный уголок	105 × 105 × 90 × 2	Усиленный уголок KP7	145 × 145 × 90 × 2,5
Усиленный уголок	50 × 50 × 35 × 2	Усиленный уголок KP8	145 × 70 × 90 × 2,5
Усиленный уголок	70 × 70 × 55 × 2	Усиленный уголок KPL1	90 × 90 × 65 × 2
Усиленный уголок	90 × 90 × 40 × 2	Усиленный уголок KPL11	90 × 90 × 65 × 2
Усиленный уголок KP1	90 × 90 × 65 × 2,5	Усиленный уголок KPL2	105 × 105 × 90 × 2
Усиленный уголок KP11	90 × 90 × 65 × 2,5	Усиленный уголок KPL21	105 × 105 × 90 × 2
Усиленный уголок KP2	105 × 105 × 90 × 2,5	Усиленный уголок KPL3	90 × 50 × 55 × 2
Усиленный уголок KP21	105 × 105 × 90 × 2,5	Усиленный уголок KPL4	70 × 70 × 55 × 2
Усиленный уголок KP3	90 × 50 × 55 × 2,5	Усиленный уголок KPL5	50 × 50 × 35 × 2
Усиленный уголок KP4	70 × 70 × 55 × 2,5	Усиленный уголок KPL6	60 × 60 × 45 × 2

О некоторых уголках, приведенных в таблице, нужно сказать несколько слов дополнительно, так как их описание требует уточнений:

— КР11 и КР21 — это усовершенствованные уголки, маркированные часто, как КР1 и КР2. В этих элементах имеется отверстие для анкерного крепления, имеющее овальную форму, которое снижает риск срыва болта в случае усадки конструкции.

— КР5 и КР6 — это уголки, применяемые для крепления элементов, на которые выпадает большая несущая нагрузка. Уголок КР6 тоже снабжен овальным отверстием, и его рекомендовано использовать при создании стропильной системы на новом доме, который будет еще давать усадку. Эти модели востребованы при монтаже конструкций, имеющих большой вес.

— Уголок КМ произведен из перфорированной стали и используется для крепления стропил с большим сечением. Особенно он хорошо подходит для деревянных строений. Этот уголок закрепляет элементы конструкции очень надежно, и при его использовании не требуется врезки стропила в мауэрлат — достаточно на первом выпилить правильный угол.

— Уголок KMRP используется для скрепления деталей стропильной системы под прямым углом, в том числе и стропила с мауэрлатом. Он также отличается от обычных уголков своим вытянутым отверстием, с помощью которого возможно смещение при усадке без повреждения крепежного болта. Его можно использовать в конструкции, где нельзя сделать врезку одного элемента к другому.

Производятся уголки KMRP из стали толщиной в 2 мм. Выпускаются три разновидности:

Обозначение уголка	Размеры в мм
	a	b	c
KMRP1	60	60	60
KMRP2	80	80	80
KMRP3	100	100	100

• Другим вариантом закрепления стропил на мауэрлате является установка их между двумя досками, спиленными под определенным углом, и дополнительно в нижней части зафиксированных с помощью металлических уголков или креплений LK.

Такое закрепление стропил дает хорошую жесткость и надежность. Этот способ хорошо подходит в тех случаях, когда стропило нужно закрепить под нужным углом, приподняв его над горизонтальной плоскостью мауэрлата, но закрепив его на вертикальную внешнюю сторону.

• Способ крепления стропил на мауэрлат, сделанный из бруса не слишком большого сечения. Осуществляется путем усиления бруска с помощью деревянных подкладок, имеющих необходимую толщину.

Отрезки досок прикрепляются к мауэрлату с помощью гвоздей или саморезов, в тех местах, где будут установлены стропильные ноги.

В этом случае в стропилах делаются вырезы нужной конфигурации и глубины. Надежно фиксируются стропильные ноги к стене с помощью стальной проволоки, которую закрепляют на вбитый стальной костыль.

• Кроме вышеописанных способов крепления, стропила прибиваются к мауэрлату с помощью скоб. Нужно отметить, что этот метод достаточно распространен и используется уже очень давно. При правильном закреплении этих элементов, стропильная система прослужит долгие годы.

Скобы могут иметь различный размер, вбиваются в разных местах соединения.

• Еще один крепежный элемент, который применяется как вспомогательный — это перфорированная лента ТМ. Ее используют для усиления крепежного узла при необходимости дополнительной его фиксации.

В некоторых случаях этот элемент может быть незаменим, поэтому его тоже нельзя исключать при установке стропильных ног на мауэрлат.

Особенности стропильных систем

Стропильная система выбирается в зависимости от расположения несущих стен здания. У каждой из систем предусмотрены свои дополнительные подпорные или стягивающие элементы.

Система с наслонными стропилами отличается тем, что имеет одну или несколько опорных точек, кроме несущих стен. В связи с этим, с боковых стен снимается значительная часть нагрузки.

В виде дополнительных подпорных элементов применяют боковые стойки и «бабки», подпирающие конек и закрепляющиеся на балки перекрытия. А сами балки, в свою очередь, одновременно служат затяжками для конструкции, и также облегчают нагрузку от стропильной системы на несущие стены.

Наслонные стропила крепятся к мауэрлату чаще всего скользящими соединениями, которые способны сдвигаться при усадке или деформации стен, оставляя невредимой конструкцию крыши. Особенно это важно учесть в новых постройках, так как любое недавно выстроенное здание обязательно дает усадку под влиянием колебаний температуры и грунтовых подвижек.

Висячие стропила

Висячими стропила называются в связи с тем, что они не имеют других опор, помимо двух боковых несущих стен. Получается, что они как бы нависают над внутренним пространством строения. В этом случае вся нагрузка от конструкции каркаса крыши выпадает именно на мауэрлат.

Для крепления к мауэрлату висячих стропил используются жесткие крепления с отсутствием степени свободы движения, так как каркасная конструкция имеет всего две точки опоры.

Висячая система стропил является распорной, поэтому оказывает большое давление на стены.

Для снятия части нагрузки со стен строения применяются такие дополнительные элементы, как подкосы, «бабки» и затяжки-ригели, которые, подтягивают систему к коньковому бруску и равномерно распределяют нагрузку на все стены. Ригели устанавливаются параллельно балкам перекрытия и стягивают стропила между собой. Без этих дополнительных деталей конструкция может стать ненадежной.

Расчет установки стропил

Чтобы стропильная система была надежной и прочной, кроме оптимального способа соединения нужно выбрать правильный шаг расположения стропильных ног. Этот параметр выбирается в зависимости от размеров стропил (их сечения и длины между точками опоры), а также – от конструкции крыши.

В данной таблице можно получить информацию о необходимых параметрах для монтажа надежной стропильной системы.

Шаг установки стропильных ног в мм	Длина стропильных ног в мм
	3000	3500	4000	4500	5000	5500	6000
600	40×150	40×175	50×150	50×150	50×175	50×200	50×200
900	50×150	50×175	50×200	75×175	75×175	75×200	75×200
1100	75×125	75×150	75×175	75×175	75×200	75×200	100×200
1400	75×150	75×175	75×200	75×200	75×200	100×200	100×200
1750	100×150	75×200	75×200	100×200	100×200	100×250	100×250
2150	100×150	100×175	100×200	100×200	100×250	100×250	—

Несколько правил по креплению стропил к мауэрлату

Для того чтобы крепления были надежны, необходимо соблюдать ряд правил, которые предусмотрены для этого процесса:

• Если для крепления используются металлические соединительные детали, то они должны быть закреплены к деревянным соединяющимся элементам с максимальной тщательностью – качественными саморезами нужной длины.
• Если стропила будут укладываться в запилы в мауэрлате, то размеры должны быть точно выверены. Это позволит обеспечить плотную надежную установку стропила в подготовленный запил, которые должен иметь глубину на ⅓ мауэрлата. Однако, следует помнить, что такое правило будет справедливо лишь в том случае, если мауэрлат изготовлен из мощного бруска, имеющего размер в сечении не менее 150 × 150 мм.

• Чтобы не ослаблять мауэрлат, чаще всего запилы выполняют в самой стропильной ноге под нужным углом, а дополнительно узел затем фиксируются уголками. Запил не должен в этом случае превышать ¼ толщины стропила. Это крепление — жесткое и может быть применено в висячей стропильной системе.

• При использовании болтов для скрепления стропил с откосами, затяжками и другими деревянными элементами, нужно обязательно устанавливать на болт шайбу или металлическую пластину, во избежание затопления гайки в древесину и, соответственно, ослабления конструкции.
• Крепление стропил к мауэрлату только на гвозди или саморезы считается ненадежным, поэтому нужно обязательно использовать уголки или другие металлические крепежные элементы различных конфигураций.

• При установке стропил на деревянные стены, будь то висячая или наслонная система, рекомендовано крепить их к мауэрлату скользящим креплением, особенно в том случае, если кровельный материал имеет достаточно большой вес.

stroyday.ru

Основные узлы присоединения стропил к мауэрлату

Для начала стоит выделить основные монтажные элементы для установки кровельной системы.

К ним относят:

• уголки – применяют при потребности крепко установить стропильные ноги на мауэрлат. Способны делать крепление более стойким. Плюс в том, что не нужно делать надрезы в деревянных частях – уголки закрепляются гвоздями «ерш» или саморезами;
• кронштейны – производятся из оцинкованной стали. Монтаж осуществляется без запила древесины, кронштейны крепятся анкерами, гвоздями или шурупами;
• перфорированная монтажная лента – используется для дополнительной фиксации узла соединения, придания кровельной системе цепкости. Для монтажа требуются саморезы или гвозди;
• крепежи LK, «салазки» – используют для защиты кровли от деформации при оседании почвы и усадке здания;
• болты с гайками, гвозди, проволочные стяжки, саморезы, некоторые другие элементы.

Все соединительные детали должны быть качественными и надежными – не стоит на этом экономить.

Нужно исключить применение всевозможных прокладок, которые со временем могут деформироваться и выпасть.

Стропильная конструкция состоит из мауэрлата, ендов, стропильной ноги, коньковых перегородок, прогонов, обрешетки.

Чтобы разобраться, как все составляющие соединяются между собой, нужно определить, что представляют собой узлы сцепления мауэрлата и стропил.

Для начала мауэрлат крепится на ось стены. Существует немного способов скрепления.

Первый способ подходит при монтаже крыши крупной площади. Для этого по всему периметру стены заливается армопояс, в который тут же вставляют штыри из металла.

В этом случае мауэрлат к стене будет присоединен шпильками, которые проходят сквозь балку и монтируются.

При использовании второго способа мауэрлат крепится к стене с использованием проволоки. Для этого нужно уложить ее между слоями кирпичей (за 3-4 ряда до окончания кладки).

При этом можно зафиксировать стропило проволокой непосредственно к стене. Однако такого рода соединение может нарушить целостность стены.

Если узел закрепляется к балке, то в стропиле заготавливают «зуб с шипом», а в балке с этим гнездом должен быть вырезан упор для шипа.

Врубку делают на расстоянии 0,2 – 0,5 м, начиная от той части балки, которая свисает. Одиночный «зуб» делают с шипом, который не допустит смещения в стороны.

В случае с пологой крышей, если градус наклона меньше 30°, то стропильные ноги монтируют с увеличением опоры на балку.

Узел конькового соединения бывает трех видов: встык, внахлест, крепление на коньковую балку.

В первом случае одну часть стропил нужно срезать под таким же градусом, что и наклон у крыши, а затем необходимо упереть в соответствующее стропило с обратной стороны (они должны быть срезаны одинаково).

Обрезание углов желательно делать по трафарету. Для фиксации обычно используют 2 – 4 гвоздя. Стык закрепляют, наложив на него пластину из дерева или металла.

Установка на коньковый брус схожа с предыдущим креплением. Отличие заключается в том, что между обрезанными под углом стропилами фиксируют коньковую балку. Этот тип узла сложен, по этой причине практически не используется в строительстве.

Внахлест – самый популярный способ, хотя схож с первым. Главное отличие – соединение делают не встык, а внахлест. Стропила соединяются боковыми срезами. Притягивают их гвоздями, болтами или шпильками.

Схемы и способы прикрепления стропил к мауэрлату

Крепление стропил – один из важнейших моментов при строительстве крыши. От способа крепления опорных балок будет зависеть состояние кровли при разных обстоятельствах (снегопады, ливни, скачки температуры).

Жесткая схема крепления

Для односкатной и двускатной крыши применяют жесткую схему установки стропильной системы к основанию.

Система этого крепления исключает возможность воздействия на соединения узлов. Во время эксплуатации крыши возможные сдвиги и деформации кровельной системы сводятся к минимуму.

Высокая прочность основывается на применении уголков из металла. Дополнительно рекомендуется зафиксировать балку к основанию с двух сторон специальными уголками – это поможет не допустить поперечных смещений.

Установку стропильной системы совершают под нужным углом, при этом нужно задать конструкции определенный уклон, зафиксировав его боковыми гвоздями. Используя жесткую схему, часто используют анкера и проволоку.

Скользящий вариант крепления

Всем известно, что древесина расширяется при повышенной влажности, а во время жаркой и сухой погоды сжимается.

По этой причине чаще используется при строительстве деревянных домов не жесткая, а скользящая схема.

При использовании этой схемы фиксации в определенных случаях узлы стропильной конструкции могут смещаться в нужном направлении. Двускатный вариант устройства крыши подойдет для применения этого крепления.

Есть несколько видов крепления для этой схемы. Так, нужно сделать углубление на стропильной ноге, после закрепить мауэрлат и балку, затем зафиксировать все гвоздями.

Причем сделать это нужно таким образом, чтобы гвоздь насквозь прошел через балку и крепко засел в основании.

Другой тип фиксации можно произвести с помощью металлических скоб и специальных пластин. Очень часто используется элемент под названием «салазки».

Несмотря на то, что схема называется скользящей, все элементы конструкции надежно скреплены между собой, но в случае необходимости равномерно смещаются.

Применение этой схемы крепления обусловлено тем, что со временем смещается грунт и проседает фундамент – это приводит к нарушению каркаса кровли.

Скользящая схема помогает избежать ненужных изменений и разрушения кровельной конструкции.

Как крепить стропила к мауэрлату? Это зависит от места нахождения несущих стен. Способы крепления стропил к мауэрлату разделяют на наслонный и висячий. Наслонные, в свою очередь, разделяются на распорные и безраспорные.

Наслонный способ крепления стропил

Использование безраспорного устройства стропильных ног делает давление на несущие стены меньшим. На заранее зафиксированной затяжке располагаются вертикальные стойки, которые и будут точками опоры. Этот метод подходит для односкатной и двухскатной крыши, в которой есть главная несущая стена.

Узел опирания стропил к мауэрлату не редко делают шарнирным (скользящим). Если использовать в соединениях подвижные шарниры, то конструкция крыши может опускаться на несколько сантиметров.

Это свойство очень полезно в первые годы после окончания стройки, так как со временем новое здание дает осадку.

Если вместе с опорными стенами кровля не изменяет свое положение, то стены постройки могут быть подвержены деформации или разрушению. Этого не произойдет, если крепятся стропила наслонным способом.

Используя стропильный крепеж распорной системы, обязательно применяются крепления жесткого типа без использования шарниров.

В этой конструкции все соединения осуществляются благодаря опорному бруску. Получается, что верх прикрепляемого стропила упирается в верхнюю часть соответствующего стропила с другой стороны.

Как правильно крепить стропила в этом случае? Крепеж к нужному мауэрлату должен осуществляться к стене.

Для этого подойдет жесткая рама, закрепленная на стене анкерами или скобами, в углах которой нужно устанавливать специальные уголки.

Эта конструкция подойдет, если нужна установка крыши для небольших домов. Для больших построек мауэрлаты устанавливают в специальные бетонные желоба с креплением анкерами. Основная нагрузка в такой системе ложится на желоб и применяется при строительстве шлакоблочных зданий.

Висячая схема крепления

Висячие стропила предназначены для использования при строительстве зданий без несущих стен внутри. Точки опоры в этом случае – лишь наружные несущие стены.

Крепеж данной конструкции осуществляется узлом жесткого типа. Другие варианты не подходят, так как присоединение стропил с мауэрлатом на стенах – это единственная опора для всей односкатной или двухскатной крыши.

Стропила, установка которых проходила висячим способом, оказывают сильную горизонтальную нагрузку на стены.

Для уменьшения давления используют затяжки (ригели). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепляясь ко всем балкам, ригели собирают стропила воедино.

Нельзя строить кровлю с висячими стропилами без применения затяжек.

Несколько важных нюансов

• нужно использовать только качественные материалы. Экономить на этом не стоит, так как долговечность крыши и безопасность жителей дома напрямую зависят от надежности строения. Халатность при монтаже кровли чревата всевозможными смещениями или, что еще хуже, обрушением всей конструкции;
• все работы следует выполнять предельно аккуратно, использование различных прокладок недопустимо;
• не рекомендуется использовать установку стропил без мауэрлата, так как может возникнуть риск искажения и нарушения целостности стен дома;
• самым подходящим способом является скользящий метод фиксации, который позволит избежать деформации стропильной системы в случае проседания почвы.

К обустройству кровли дома следует подойти очень серьезно – не следует торопиться, выполняя крепление стропил к мауэрлату.

Перед началом строительных работ стропильная конструкция должна иметь четкий проект, нужно сразу выделить все места соединительных узлов.

Необходим достаточный запас всех монтажных элементов надлежащего качества. При таком подходе можно быть уверенным в надежности и долговечности кровли.

kroemsami.ru

Основные элементы стропильного каркаса

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

• Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
• Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Обратите внимание! В большинстве наиболее популярных стропильных систем осуществляется крепление стропил к мауэрлату. Мауэрлатом называют массивный брус или балку с сечением 150х150 мм или 200х200 мм, укладываемый вдоль несущих стен сооружения, на которые впоследствии будут опираться стропильные ноги. Он смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхнему поясу стен можно с помощью анкерных болтов или вмурованных металлических шпилек.

Основные соединительные узлы

Стропильный каркас называют системой, потому что все его элементы тесно взаимосвязаны и зафиксированы, в результате чего конструкция крыши приобретает устойчивую форму, жесткость и высокую несущую способность. Каждый соединительный узел между его частями является уязвимым местом, которое может легко деформироваться под нагрузкой, поэтому все крепления должны выполняться строго по технологии. Опытные мастера выделяют типы соединений в конструкции кровли:

1. Крепление стропил к коньковому брусу. Этот соединительный узел характерен только для наслонных стропильных систем, в которых верхней частью стропильная нога опирается на коньковый прогон, закрепленный на вертикальных стойках. Крепление стропил к нему может выполняться с помощью металлических накладок, гвоздей или скользящих креплений-ползунов.
2. Крепление стропил к мауэрлату. Наиболее важным крепежным узлом стропильного каркаса считается место соединения мауэрлатного бруса со стропильными ногами. Зафиксировать стропила на нем можно с помощью гвоздей, металлических уголков или деревянных брусков.
3. Соединение стропил между собой. Чтобы удлинить стропильные ноги, если длина ската превышает стандартную длину пиломатериалов, их собирают из нескольких элементов, соединенных между собой с помощью гвоздей, клея или металлических накладок.
4. Соединение стропильных ног с вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться с затяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Учтите, что любые запилы, выполняемые, чтобы прикрепить стропила к балкам, мауэрлату или другим конструктивным элементам каркаса приводят к уменьшению их прочности, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

• С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.
• С помощью металлических накладок. Для соединения элементов стропильного каркаса также используют перфорированные стальные накладки, которые позволяют выполнить их фиксацию без изготовления запила в мауэрлате или стропилах, благодаря чему сохраняются их высокие прочностные качества.
• С помощью «чурок». Чурками называют небольшие брусочки квадратного сечения, которые устанавливаются между стропилами и коньковым прогоном или мауэрлатом в качестве распоров, увеличивающих жесткость конструкции.
• С помощью скользящих креплений. Другой вариант фиксации стропил с коньковым прогоном или мауэрлатом – использование подвижных креплений, которые в быту называют салазки или ползуны. За счет их подвижности можно компенсировать изменение размеров элементов, которое происходит в процессе усадки.

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Разновидности креплений

Дерево - природный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего линейный размеры сооружения изменяются. Именно поэтому опытные мастера рекомендуют возводить крышу для брусовых и бревенчатых домов, спустя год после постройки, когда процесс усадки переходит из активной в пассивную фазу. Если зафиксировать деревянные элементы каркаса жестко, то после высыхания крыша дома может деформироваться. Поэтому для соединения стропил используют следующие виды креплений:

1. Жесткие. Жесткими креплениями называют такие разновидности крепежной фурнитуры, которые не способны компенсировать изменения размеров древесины в процессе высыхания. Они обеспечивают прочную, надежную фиксацию, однако, они могут стать причиной деформации каркаса, приводящей к изменению геометрии кровли, протечкам или даже обрушению конструкции. К этой разновидности крепежа относятся металлические уголки, металлические накладки и деревянные «чурки».
2. Подвижными. Подвижными крепления называют способы фиксации, которые за счет скользящих вдоль своей оси деталей могут компенсировать изменение размеров стропильного каркаса в процессе усадки сооружения. Каркас, закрепленный с помощью ползунов или салазок, «дышит» вместе с домом, подстраиваясь под его размеры, не давая деформаций. С помощью таких креплений можно возводить крыши для деревянных домов, не прошедших процесс усадки.

Интересно, что существует несколько вариантов комбинаций подвижных и неподвижных соединительных узлов. Наиболее распространёнными являются стропильные системы с одним жестким и двумя скользящими креплениями, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежных элементов

Среди опытных кровельщиков не стихают споры, чем эффективнее выполнять крепление стропил к балкам перекрытия и мауэрлату. Однако, в большинстве случаев загвоздка в том, что в данных условиях практичнее использовать – гвозди или саморезы. Оба эти крепежные элемента обладают своими достоинствами и недостатками:

• Гвозди хороши тем, что для их забивания необходим только молоток, который есть в каждом хозяйстве. Однако, некоторые мастера сетуют на то, что забивать их вручную слишком долго. Стоит напомнить, что для фиксации стропил используются специальные зазубренные гвозди, которые надежно сцепляются с древесиной.
• Для сборки стропильного каркаса используют оцинкованные саморезы, которые не боятся коррозии. За счет резьбы они прочно ввинчиваются в толщу древесины, надежно фиксируя элементы между собой. Завинчивать их быстро и удобно с помощью портативного шуруповерта. Минус этого вида крепежа в том, что при демонтаже удалять саморезы из дерева долго и муторно.

Большинство опытных кровельщиков сходятся на том, что для фиксации стропильных ног лучше использовать оцинкованные ершенные гвозди, длина которых на 5-3 мм превосходит толщину пиломатериалов. Правильно подобранные крепежные элементы – залог качественной и долговременной фиксации каркаса крыши, которой будет не страшны ни механические воздействия, ни ветровая нагрузка.
