Кронштейн усиленный для фасада. Крепежный кронштейн П-образный. Основные крепежные фасадные кронштейны

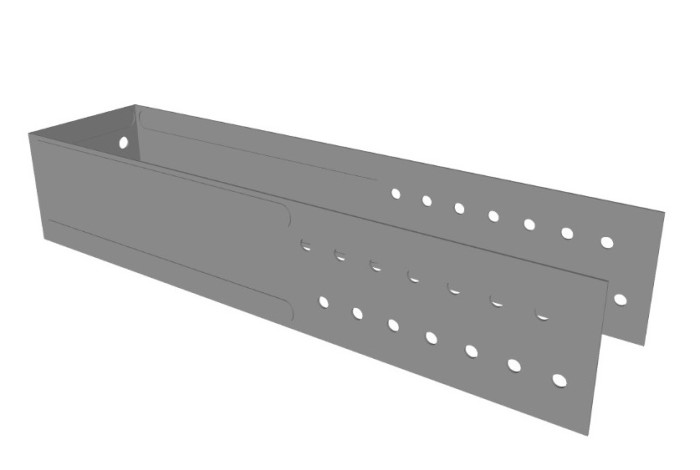

Подвес удлиненный усиленный (вылет 220мм)

подвес удлиненный

кронштейн удлиненный

крепление подвеса к стене

Подвес средний усиленный (вылет 150мм)

Размер	Длина в согнутом положении	Цена оптовая	Цена розничная, руб.	Вес, гр.	Наличие
281х30 х1,0 мм	110 мм	договорная	7,50 руб.		В наличии
260х40х1,0 мм	100 мм	договорная	15,70 руб.	73 гр/шт	В наличии
360х40х1,0 мм	150 мм	договорная	21,20 руб.	100 гр/шт	В наличии
520х40х1,0 мм	220 мм	договорная	23,70 руб.	154 гр/шт	В наличии

520х40х0.7 мм	220 мм	договорная	19,90 руб.	110 гр/шт	Заказ

Подвес прямой используется для крепления (подвески) профиля 60x27 к стене.
Кронштейн выравнивающий П-образный усиленный выпускается в двух размерах: короткий с габаритами 260x40x1,0 мм и длинный - 520x40x1,0 мм.

К железобетонному основанию крепится анкерным элементом, к кирпичной стене - дюбель гвоздями, к деревянной стене - саморезами. Особенностью данного подвеса является его длина и толщина металла. Удлиненные “усы” подвеса (на расстоянии 220 мм от стены) позволяют использовать его для вентилируемых фасадов с толщиной утеплителя до 200 мм ! Так же удлиненный подвес может быть полезным для выравнивания “завалившейся” стены, в случае если перепад уровня достаточно большой.

Обычные подвесы для гипсокартона позволяют использовать их только для вентфасадов с толщиной утеплителя не более 50 мм. Так же подвесы для гипсокартона как правило имеют толщину металла 0,7 мм, что недостаточно для крепления металлического сайдинга . Благодаря толщине 1 мм и ширине 40 мм наши подвесы выдерживают большие статические нагрузки. Поэтому они используются для создания тяжелых и сложных конструкций и металлических навесных систем.

В целях экономии некоторые монтажники практикуют сращивание двух обычных коротких подвесов для удлинения его базы. Однако, как показывает практика, это решение не влечет за собой удешивления. Так как при данном креплении необходимо в 3 - 4 раза больше подвесов (сращивание двух подвесов + более частое крепление на один профиль из за недостаточной толщины 0,7-0,8 мм обычного подвеса).

Таким образом, при монтаже металлического сайдинга как с утеплителем, так и без него, неотъемлемым атрибутом при комплектовании является усиленный металлический подвес - кронштейн выравнивающий. В этом случае Вы можете быть уверены в прочности каркаса для монтажа любого вентфасада.

Применение

Подвес усиленный (260x40x1,0мм) - для крепления маталлосайдина, керамогранита, металличеких фасадных кассет с теплоизоляцией 50 мм и без нее .
Подвес удлиненный усиленный (520x40x1,0мм) - для крепления маталлосайдина, винилового сайдинга, керамогранита, металличеких фасадных кассет, гипсокартона с теплоизоляцией 100 - 200 мм .

С этим товаром также смотрят.

Кронштейн фасадный предназначен для крепления облицовочного материала при отделке фасадов и представляет собой уголок с отверстиями. Он пользуется популярностью при креплении профнастила, керамогранита и различных фасадных плиток. Кронштейн имеет простую конструкцию и используется для облицовки малоэтажных зданий, в случае если на облицовочный материал приходятся несильные ветровые нагрузки. Наиболее применимы уголки, толщина которых от 1,5 до 2,5 мм. Также, если это необходимо, можно заказать кронштейны любого размера и с отверстиями разного сечения.

Оцинкованные кронштейны

Фасадные кронштейны несут функцию крепления несущего материала на поверхность постройки. Кроме обеспечения крепления, благодаря консолям можно избежать неровностей и произвести нивелирование профилей. Что касается длины изделия, то она зависит от материала, из которого выполнены стены, и от качества облицовки.

При облицовке алюминиевыми навесными материалами или моногамным алюминием используют консоли, выполненные из алюминиевого сплава. В оригинале такое изделие оснащено специальным зажимным устройством, благодаря которому без дополнительных креплений можно произвести установку направляющих и выравнивание плоскости за максимально короткий срок.

Для отделки фасада с использованием профнастила, сайдинга из металла применяют оцинкованные крепления. Такие консоли выполняют из черного металла и покрываются оцинковкой.

Период эксплуатации этих креплений значительно превышает срок службы изделий, изготовленных путем штамповки деталей из оцинкованного профиля. По своим конструктивным особенностям крепление оснащено отверстиями под анкерное крепление, заклепку, ребра жесткости и усилители.

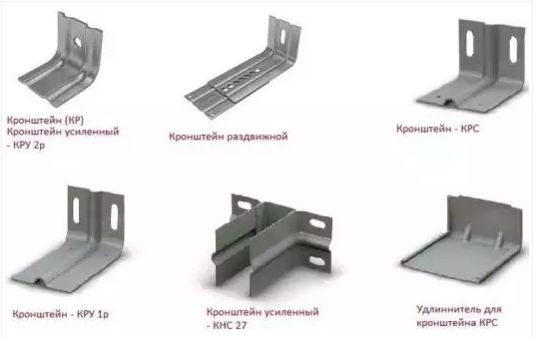

Фасадные кронштейны: основные разновидности

Среди кронштейнов основными являются:

Оцинкованные консоли, имеющие ребра жесткости по всей длине

По своим конструктивным особенностям кронштейны оснащены ребрами жесткости, которые расположены по всей планке консоли, и это его отличает его от кронштейна-уголка, так как он не имеет ребер. Такой тип крепления, без сомнений, можно устанавливать в подсистемах, где несущий профиль располагается в горизонтальном, а не вертикальном положении, а давление на него приходится поперечно изгибу.

Учитывая то, что прочность крепления на продольную деформацию выше, чем давление перпендикулярное плоскости полки консоли, оцинкованный элемент оснащен ребрами жесткости и при минимальной толщине способен выдержать нагрузки намного больше, чем простая конструкция. Чаще всего при изготовлении оцинкованных креплений используется металл сечением 1,5 мм и 2 мм, а для достижения наивысшей жесткости в редких случаях используется металл в 3 мм. Такой вид кронштейнов может использоваться без ограничения высоты здания, а выносить от фасада с учетом утепляющего материала можно до 20 см.

Кронштейн фасадный с ребрами жесткости на изгибе

Крепления с повышенными ребрами жесткости на изгибе обеспечивают конструкцию наивысшей жесткостью. Такой тип консолей используется, в случаях когда существует необходимость выровнять поверхность стен путем подбора консолей разного размера.

Наиболее применимая длина этого изделия больше 20 см и толщина должна составлять минимум 2 мм. Ширина подобных креплений больше 8 см. Такие кронштейны обычно имеют 1-2 анкерных отверстий. В основном применяются элементы с толщиной от 2 до 2,5 мм.

Кронштейн оцинкованный «Сканрок» и «Марморок»

Такой тип консоли пользуется большим спросом для облицовки камнем «Сканрок» и его аналогом «Марморок». С учетом конструкции крепления его легко устанавливать в одноконтурных и двухконтурных подсистемах с обшивкой разнообразными материалами. Подобные крепления оснащены двумя полками, что способствует его универсальности при использовании в разных решениях.

Немаловажным фактом его использования считается и то, что в независимости от подсистем, в которых несущий профиль располагается в горизонтальном или вертикальном положении, нагрузка на консоль будет приходиться вдоль кронштейна, что допускает использование при больших ветровых нагрузках и облицовку большей массой. Длина полки выполняется с учетом толщины утепляющего материала и завала фасада. Допустимый вынос - от 50 до 350 мм при толщине используемого металла от 1 до 2,5 мм.

Оцинкованный фасадный кронштейн П-образной формы

Такие изделия для фасадов в основном применяют для облицовки материала, имеющего большой вес. Он несет функцию направляющего профиля. Такой тип консоли оснащен отверстием под анкер и двумя полками для крепления. П-образные полки выполняются на заказ, а размеры зависят от толщины утепляющего материала.

Принцип изготовления фасадных элементов типа «ТМ Мет Проф»

Оцинкованные кронштейны производятся путем холодной штамповки, для которых применяют черный листовой металл.

После этого процесса детали транспортируют в гальванический цех, где изделия подвергают оцинковке и антикоррозийной обработке. При штамповке, чтобы не нарушать технологию, изделия не рекомендуется изготавливать сразу из оцинкованной стали.

Кронштейны для фасадов, изготовленные из современных материалов и по новой технологии, являются надежными и долговечными, так как металл, используемый при изготовлении, не подвержен природным воздействиям и агрессивным средам. Элементы используются в фасадных системах, которые, в свою очередь, повышают теплоизоляцию, благодаря чему можно значительно снизить затраты на отопление. Во время жары, наоборот, благодаря вентилируемому фасаду лишнее тепло не проходит в здание, что позволяет регулировать климат в помещениях.

Преимущества оцинкованных изделий:

наибольшее соприкосновение со стеной, что благотворно влияет на прочность и надежность крепления;

такие элементы имеют 2 отверстия под саморезы, что обеспечивает жесткое крепление;

возможность заказать изделия необходимой толщины.

Не рекомендуется использование компонентов из неокрашенных оцинкованных материалов в агрессивной среде, таких, как промышленные зоны и приморские побережья, так как значительно сократится срок эксплуатации. На это указывает и СНИП 2.03.11-85.

Чтобы увеличить срок эксплуатации неокрашенных изделий, рекомендуется применение заклепок из антикоррозийной стали.

Также важно взять на заметку, что оцинкованные кронштейны, имеющие толщину покрытия в 20 мм, в промышленных зонах могут прослужить около 35 лет, в городских областях - до 40 лет, а вот в приморских районах - только до 15 лет.

Компания Русский-Металл производит и поставляет на объект фасадные кронштейны для монтажа навесных вентилируемых фасадов . Кронштейны могут производиться из оцинкованной стали, а также нержавеющей стали марок: AISI 430, AISI 304 и AISI 201. Кронштейны могут быть стандартной толщины в 2 мм, а также по желанию клиента мы можем изготовить кронштейны толщиной 1,2 и 1,5 мм. Окраска кронштейнов выполняется на профессиональном импортном оборудовании, включая процесс полимеризации, который выполняется в специальных сушильных камерах. Такая сушка придаёт прочность покрытию, увеличивая срок службы изделий.

Цены от 12.05 до 53.58 руб./шт

В России эти изделия разрешается использовать без каких-либо ограничений, за исключением приморской территории, где допускается использование только окрашенных изделий из оцинкованной стали из-за высокой агрессивности окружающей среды (высокое содержание соли, высокая влажность).

Фасадные кронштейны делятся на несколько видов: обычные штампованные кронштейны, усиленные штампованные кронштейны и сварные кронштейны. Ответ на вопрос какой именно кронштейн выбрать зависит не только от желаний заказчика, но и от проекта, в котором выполняется расчёт с учётом ветровых нагрузок, толщины утеплителя и массы облицовочного материала, а самое главное от вида системы НВФ.

Как указано выше, фасадные кронштейны изготавливаются из алюминия, оцинкованной стали, нержавеющей стали. В качестве алюминия используют A2, который имеет определённые характеристики. Следует отметить, что толщина кронштейнов из алюминия будет значительно больше, чем из оцинкованной стали или нержавеющей стали, а это значит, что теплопотери будут выше. Кроме того, алюминиевые кронштейны имеют самой большой коэффициент расширения. Плюсы - отсутствие коррозии.

Кронштейны из оцинкованной стали подвержены коррозии, в связи с чем их необходимо грунтовать или даже окрашивать полимерным покрытием. Поскольку кронштейны имеют небольшую толщину, для увеличения их жесткости на них делают ребра жёсткости во время штамповки.

Наиболее прочные и наиболее дорогие - кронштейны из нержавеющей стали. Они не подвержены коррозии. Однако при работе с ними необходимо использовать более дорогой инструмент, например, свёрла по металлу HSS-Co , поскольку обычные свёрла попросту "сгорят".

ООО "Русский Металл" производит все виды кронштейнов из оцинкованной и нержавеющей стали, а также является импортёром комплектующих для навесного вентилируемого фасада из алюминия из зарубежья - кронштейны, профили. Все эти детали мы можем окрасить на первоклассном оборудовании, при высоком контроле качества, что практически исключает брак.

Не забудьте пожалуйста при покупке кронштейнов приобрести паронитовые прокладки и фасадные дюбели.

Крепежный кронштейн-

Крепежный кронштейн такой как КК-50, КК-70, так и КП п-образный, ККУ усиленный, выполняется из высококачественного металла с порошковым покрытием и без, толщина стали при этом возможна под заказ на нашем производстве ТМ"Силма" вся продукция заявленная на производстве, соответствует качеству стандартизации и "Альбомам технических решений" на продукцию, паспорту качеству на заявленную продукцию завода, сталь применяется (2 мм, 1,5 мм, 1,2 мм. в зависимости от толщины стали, заявленной в заказе на продукцию)

(Кронштейн крепежный КК ) - данный кронштейн применяется на фасаде, в различных вариантах крепления и модификациях пятки 50мм. для КК- (50*50+/-) и 70 мм, для КК- (70*70*+/-) с вылетом и шагом кронштейна, согласно проектируемого здания, а также с градацией вылета по длине кронштейна крепежного КК от ТМ"Силма" . Специально для Вас, длинна данного кронштейна увеличена от 50 до 350 мм, что позволяет подобрать кронштейн в независимости от неровности стен, выровнять плоскость здания, проектировщику подобрать нужный шаг и.т.д.

Крепежный кронштейн (50*50)

(Кронштейн крепежный КК- 50*50) от "Силма" предназначен для вентилируемых фасадов и отделки здания керамогранитом, композитом, профлистом, кассетами и фиброцементными плитами ТМ"Силма"-К Силма-Ф Силма-КМ Силма-М, и других оцинкованных систем взаимозаменяемых и схожих по конструктивным особенностям с нашей аналогов. Преимущества для КК- (50*50*+/-) с вылетом и шагом кронштейна, является градация вылета от 50 мм. до 350 мм. согласно проектируемого здания, а также с градацией вылета по длине кронштейна крепежного КК-50*50. , а именно Декот-21, и других систем с похожими толщинами кронштейнов, ведь оцинкованная система является взаимозаменяемой на фасаде, элементы доступны и схожи у производителей вентилируемых фасадов, наша система также подходит под облицовочные конструкции, крепления натурального камня, фиброцементных панелей KMEW, NICHIHA, JODA, ASAHI.

Крепежный кронштейн (70*70)

(Кронштейн крепежный КК-70*70) (Кронштейн крепежный КК- 70*70*+/-) предназначен для вентилируемых фасадов и отделки здания керамогранитом, композитом, профлистом, кассетами и фиброцементными плитами ТМ"Силма"-К Силма-Ф Силма-КМ Силма-М, и других оцинкованных систем, вертикальных и вертикально-горизонтальных и комбинированных, взаимозаменяемых и схожих по конструктивным особенностям с нашей аналогов, а именно "Декот-21" и других, других оцинкованных систем, с похожими толщинами кронштейнов, ведь оцинкованная система является взаимозаменяемой на фасаде, элементы доступны и схожи у производителей вентилируемых фасадов, наша система уникальна, наличием любого ассортимента кронштейна с толщинами и длинной, по потребности нанесением порошкового покрытия на кронштейн, а также подходит под облицовочные конструкции, крепления натурального камня, фиброцементных панелей и плит, объемной керамики, панелей KMEW, NICHIHA, JODA, ASAHI и других отделочных материалов фасада.

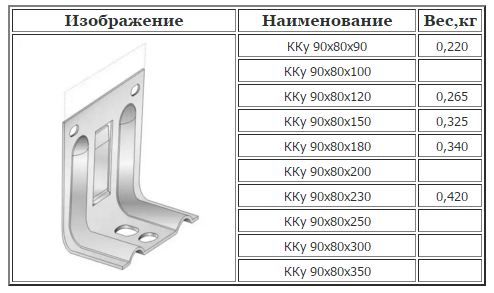

Крепежный кронштейн усиленный

(кронштейн усиленный крепежный ККУ)-уникальная конструкция, с двумя ребрами жесткости и крепежным ребром под профиль, обеспечивает жесткое соединение профиля и кронштейна усиленного, два крепежа анкера, овальное и круглое, возможно применение в сложных ветровых районах, с сейсмической нестабильной природной средой, с покрытием в два слоя, либо в один слой порошковое. Кронштейн ККУ-прост и уникален, поставляется с паронит прокладкой ПОН* и шайбой специальной ШС*33*33*2 мм. что способствует быть неотъемлемой частью данного изделия, при применении усиленного кронштейна крепежного, согласно АТР-альбома технических решений ТМ "Силма". Применим данный ККУ для монтажа межэтажных перекрытий а также в вертикальной и вертикально-горизонтальной системе "Силма" и аналогов оцинкованных фасадных систем.

Удлинитель крепежного кронштейна усиленного УК-150 мм.

(Удлинитель крепежного кронштейна усиленного УК-150 мм.) предназначен для выравнивания плоскостей кронштейна усиленного ККУ, УК-150 красится в порошковое покрытие, либо поставляется в оцинкованном металле, данный элемент это удобное решение для монтажных бригад, позволяет выравнивать плоскость фасада, даже при внезапной потребности, когда уже кронштейн ККУ установлен а фасад нужно корректировать в быстрые сроки.

Крепежный кронштейн П-образный

(Крепежный кронштейн КП) П- образный, позволяет ускорить процесс монтажа фасада, позволяет применять профиль вертикальный и горизонтальный с длинной до 6 метров, что ускоряет процесс монтажа фасадных работ. Порошковое покрытие данного кронштейна, позволяет избежать коррозии и влияния внешней среды на металл данного изделия, а п-образное крепление, позволяет быстро оптимизировать процесс монтажа на больших плоскостях до 6м.
