Как пользоваться тестером для измерения сопротивления. Как замерить сопротивление мультиметром – основные правила и порядок действий

Тестер (он же мультиметр) - весьма полезный в хозяйстве инструмент, позволяющий проверить все ключевые характеристики постоянного и переменного электротока:

Напряжение;
Сопротивление;
Силу тока.

Ряд приборов может быть оснащен оснащен функцией прозвона цепи, измерения индуктивности, температуры, электроемкости и т.д. Выбор измеряемого параметра осуществляется переключателем.

Тестеры могут быть аналоговыми или электронными. В первом случае показания определяются отклонением стрелки от нулевой отметки, во втором - указываются уже в цифровом виде на дисплее. Непосредственно к исследуемому устройству подключаются два изолированных щупа, внешне немного напоминающие отвертку, которые соединяются с прибором проводами со штекерами.

Измерение сопротивления

Сопротивление проверяется в отсутствие электрического тока, и измеряемый участок должен быть отсоединен ото всей остальной цепи. Перед работой следует проверить исправность прибора, соединив два щупа между собой. Показания устройства при этом должны быть нулевыми или максимум в несколько десятых Ома.

Сектор измерения сопротивления имеет несколько положений переключателя - для малых, средних и больших показателей сопротивления. Это позволяет получать точные данные для небольших значений сопротивления. А при попытке измерить, например, большое сопротивление, выставив переключатель на малое, устройство выдаст сигнал о перегрузке.

В технической документации к любой аппаратуре указывается ее сопротивление. Для чего-то простого вроде лампочки, не сопровождающейся инструкцией, примерные данные можно посмотреть в интернете. В случае значительного отклонения реального сопротивления от заявленного имеет место быть какая-то неисправность. Если тестер показывает бесконечное сопротивление, это говорит о разрыве электрической цепи.

Что обычно проверяют тестером?

Чаще всего измерение сопротивления необходимо для резисторов, конденсаторов и диодов, встречающихся почти в каждом электронном устройстве.

При проверке конденсаторов их необходимо выпаять из общей платы устройства и обязательно разрядить во избежание повреждения тестера. Прибор подключается к выводам конденсатора. Если он исправен, то стрелочный тестер покажет резкий скачок сопротивления, а затем возврат к отметке бесконечного сопротивления, а цифровой - сначала небольшое, а затем все возрастающее значение. Если прибор показывает только нулевое значение, то в обмотке катушки конденсатора имеется пробой, а если сразу бесконечное - обрыв. В обоих случаях конденсатор не подлежит ремонту.

При проверке диодов, щупы сначала подключают в проводящем положении, и прибор показывает некую величину сопротивления. Затем проверка повторятся в закрытом положении, когда диод не пропускает ток, и тестер выдает бесконечное сопротивление. Случай, когда диод проводит ток в обе стороны, говорит о его неисправности.

У кого-то такой прибор есть дома, достался в наследство и лежит в шкафу… Мы постараемся частично раскрыть его потенциал, и для начала разберем, как проверить тестером сопротивление!

Как замерить тестером сопротивление и где необходимы такие операции?

Смысл проведения работ, связанных с заземлением не только закрытых, но и открытых проводящих частей электронагрузок, в том, чтобы рассчитать возможные электрические потенциалы, которые могут возникнуть на электрических нагрузках, когда имеется неисправность, к потенциалу земли.

Как проверить тестером сопротивление – методы изысканий

Есть много разных методов измерений системы заземления, которые встречаются среди пользователей. Многие из них имеют свои преимущества и ограничения. Наиболее часты следующие методы:

с использованием внутреннего генератора и 2-мя электродами;
используя внешнее измерительное напряжение без подключения вспомогательных измерительных электродов;
используя внешнее напряжение и вспомогательные электроды;
используя внутренний генератор и 2 измерительных электрода, или с помощью одних измерительных клещей;
бесстержневой метод, в котором используются два измерительных клеща.

Если работа проводится методом с внутренним генератором и с применением двух измерительных электродов, в данном случае будет использоваться синусоидальный измерительный сигнал. Этот сигнал – идеальный вариант, в отличие от прямоугольного. Чаще используется именно синусоидальный сигнал, если измерение системы заземления имеет индуктивные компоненты как дополнение к активным сопротивлениям. Такой метод применим там, где заземление делается с помощью металлических полос, которые обходят вокруг объектов работы . Также этот подход наиболее предпочтителен тогда, когда все условия, в том числе и физические, позволяют его реализовать.

Методом, где используется внешнее измерительное напряжение без включения вспомогательных измерительных электродов, обследуют, если необходимо измерить заземления в системах ТТ. Основным преимуществом данного метода является то, что в работе не нужно использовать вспомогательные измерительные электроды. Это очень ценное условие для городов, так как мало свободного пространства на земле для того, чтобы разместить испытательные электроды. Методом, где используется не только внешнее измерительное напряжение, а также и вспомогательные электроды, активно обследуют в отдаленных населенных пунктах, в сельской местности. Для работы таким методом надо много свободного пространства.

Метод, где используется внутренний генератор и 2 измерительных электрода, или же с помощью одних измерительных клещей, работает тогда, когда не нужно разъединять электроды заземления. Часто эти электроды могут быть параллельно соединены с испытательными электродами. Бесстрежневым методом работают тогда, когда нужно проводить измерения в непростых заземляющих системах (особенно, если это множественные параллельные электроды заземления). Также этот метод используют при наличии вторичной системы с малым сопротивлением заземления. Благодаря этому методу, можно выполнять измерения без вспомогательных электродов. Важным преимуществом является то, что нет нужды разрывать шины заземлений.

Измерение сопротивления тестером – особенности процесса

А теперь обсудим самое любопытное – как измерить сопротивление заземления тестером. Любая подобная работа должна начинаться с внешнего осмотра всех элементов заземляющих контуров. Обязательно нужно проверить не только качество сварочных работ, но и качество болтовых соединений. Если при осмотре не было серьезных замечаний, то можно смело начинать выполнять измерения. Обычно помимо основного прибора в работе необходимо наличие специальных электроизмерительных агрегатов.

Чтобы полноценно и правильно измерить сопротивление заземлений, нужно знать и выполнять все общие правила работы. Важно вначале работы обратить внимание на то, чтобы прибор находился в горизонтальном положении, и были установлены все элементы питания. Надо следить за стрелкой прибора: если положение переключателя диапазона находится в необходимом состоянии, то она должна быть на нуле. Все провода нужно подключать только по специальным схемам.

Если проводится непосредственное измерение сопротивлений и применяются, помимо зонда, и дополнительные электроды в виде металлических стержней, то они должны быть заглублены в грунт на расстоянии около 0,5 м . Все проверки сопротивлений любых заземляющих устройств должны проводиться по графику, который утверждается на предприятии. Обычно они проводятся один раз в полгода. Если самостоятельно провести анализ невозможно, то необходимо обращаться за помощью к специализированным организациям. Важно при выполнении измерений максимально обеспечивать безопасность при пользовании электричеством.

Сегодня я написал вторую часть статьи, где мы продолжим знакомиться с тем, как пользоваться мультиметром, тестером или цешкой. Вообщем, кому как нравится.

Итак, поехали.

Как пользоваться мультиметром при измерении сопротивления

Внимание!!! При проверке сопротивления в цепи необходимо убедиться в отсутствии в ней напряжения.

При измерении мультиметром величины сопротивления красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп - в гнездо «com».

Переключатель мультиметра ставим в диапазон (Ω). Он специально выделен красным цветом.

Мультиметр («тестер») исправен, а значит можно проводить дальнейшие .

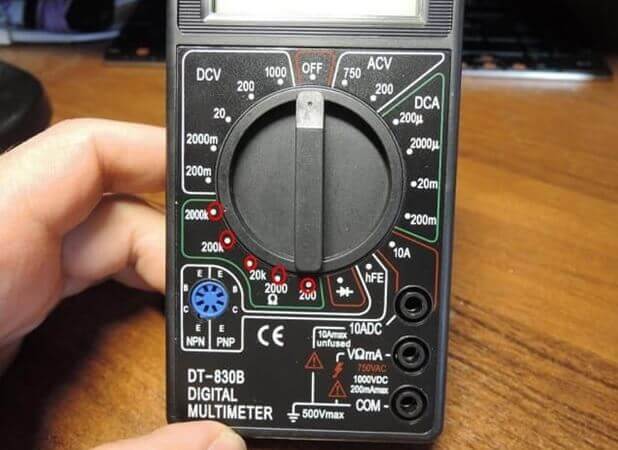

В диапазоне (Ω) существует 7 пределов измерения: 200 (Ом), 2 (кОм), 20 (кОм), 200 (кОм), 2 (МОм), 20 (МОм) и 200 (МОм). Каждое значение — это и есть максимальное значение на определенном пределе измерения. Также в этом секторе имеется функция «прозвонки» цепей и проверки диодов, но об этом чуть позже.

Чаще всего мне приходиться пользоваться мультиметром именно при измерении сопротивления цепи или обмоток (катушек) .

А сейчас проведем наглядные измерения сопротивления. В качестве примера возьмем катушку от реле с неизвестным нам номиналом.

Здесь я хочу сообщить Вам о небольшой тонкости, в отличии от измерения напряжения. Дело в том, что при измерении неизвестной величины сопротивления переключатель мультиметра можно устанавливать на любой предел. Мультиметр таким образом мы не повредим.

Ставим переключатель в положение «2М», что будет соответствовать пределу измерения мультиметра от о до 2 (МОм) и подсоединяем измерительные щупы к выводам катушки.

На дисплее мультиметра мы видим вместо показаний — одни нули. Это значит, что катушка обладает некоторым сопротивлением, но мы выбрали не правильный предел измерения.

Затем устанавливаем переключатель в положение «200К», что будет соответствовать пределу измерения мультиметра от о до 200 (кОм) и подсоединяем измерительные щупы к выводам катушки.

Измеренную величину сопротивления катушки смотрим на дисплее мультиметра («тестера»). Сопротивление катушки составляет 00,4 (кОм). Перед значением стоит один нолик, поэтому можно уменьшить предел еще на одну ступень.

Переключатель мультиметра устанавливаем на предел «20К», что будет соответствовать пределу измерения мультиметра от о до 20 (кОм), и снова проводим измерение. Сейчас на экране мультиметра мы видим величину сопротивления нашей катушки, которое составляет 0,63 (кОм). Это уже больше похоже на правду.

Если есть желание, то можно попробовать снизить предел измерений до «2К», что будет соответствовать пределу измерения мультиметра от о до 2 (кОм) и снова провести измерение сопротивления катушки.

На экране мультиметра мы видим еще более точное значение сопротивления катушки, которое составляет 0,649 (кОм).

На этом останавливаться не будем и попробуем снизить предел до «200», что будет соответствовать пределу измерения мультиметра от о до 200 (Ом). В этом случае мы увидим на экране цифру «1». Это значит, что сопротивление катушки больше, чем установленный предел, либо в проводе катушке обрыв.

Еще несколько слов хотел упомянуть про режим «прозвонки». В этом режиме при сопротивлении в цепи менее 70 (Ом) слышен звуковой сигнал. Очень удобная функция.

P.S. На этом вторую часть статьи о том, как пользоваться мультиметром я завершаю. Продолжение читайте в . Подписывайтесь на новые статьи и не пропускайте новые выпуски. Если материал этой статьи был Вам полезен и интересен, то поделитесь им с друзьями. Спасибо.

Приборы со шкалой называются аналоговыми. Значение измеряемой величины в них показывает стрелочка, двигающаяся под действием магнитно-динамического механизма, на вход которого подается напряжение, преобразованное из исходного «измерительного» напряжения аналоговыми электронными схемами. Это напряжение, пропорциональное измеряемому сопротивлению, схемы логарифмизируют и масштабируют под шкалу и заданный диапазон значений.

Диапазоны переключаются обычно с помощью кругового переключателя, в котором представлены все режимы работы прибора и все диапазоны измеряемых величин. Первоначально в омметрах диапазоны задавались кнопочным переключателем или просто набором гнезд, в одно из которых и следовало вставить измерительный провод.

Переключение диапазонов состоит в том, что значение показания получается в результате умножения значения, на которое указывает стрелка, на масштабный коэффициент, заданный переключателем. На фото, как видим, это коэффициенты 1 (х 1), на 10 (х 10), 100 (х 100) и так далее.

В приборах с логарифмической шкалой, когда область значений охватывает всю числовую ось - от 0 до ∞, «неправильные» значения могут быть только в случае обратной полярности - тогда стрелка попытается показать что-то за пределами шкалы левее 0. А положительные значения все должны уместиться в диапазон от 0 до ∞. Равномерная шкала же боится перегрузок. Когда она имеет значения только в интервале от 0 до какого-то Знач макс, то выход за пределы интервала может быть для прибора небезопасным. Это касается измерения токов, напряжений. Если, например, выставлен диапазон напряжений 500 вольт, а снимается напряжение с провода, где 1000 вольт, то прибор сгорит, и это в лучшем случае.

Измерение сопротивления - это фактически измерение тока или напряжения от внутреннего источника (батареи на 9 вольт), в этом случае, конечно, ничего страшного не произойдет, если будет допущена ошибка в выборе диапазона. Однако для некоторых диапазонов предусмотрено подключение внешнего источника питания, и тогда измерение должно быть проведено аккуратно с соблюдением всех требований. Логарифмическая шкала в этом случае не спасает, потому что внутренние схемы, на которые поступает измеряемая величина тока или напряжения, обладают своим диапазоном, превышение которого грозит их порчей.

Цифровой прибор отличается от аналогового тем, что показание в нем кодируется и выдается в виде дискретных цифр, как мы это записываем ручкой на бумаге: R = 530,34 Ом. Для отображения вместо шкалы в этом случае применяется цифровое табло на жидких кристаллах.

Обычно такие омметры содержат в себе более «умные» программируемые схемы и могут диапазон измерений задавать себе сами, проанализировав показания измерительного датчика.

Прибор, показанный на картинке, и есть такой продвинутый девайс. На нем и написано: digital multimeter, то есть цифровой мультиметр. Переключателем можно выбрать только вид измерений: микроамперы (то есть очень чувствительный амперметр), миллиамперы, вольты, омы и прозвонку диодов. Обо всем остальном прибор «догадывается» сам: по току - переменный или постоянный и по диапазонам величин. Внизу видим ограничения по току и напряжению - 600 В и 200 мА. О том, что это прибор с программным управлением, свидетельствует кнопка FUNC, нажатием которой выбирается программа обработки. Иногда встречается надпись Auto Ranging, то есть автоматический выбор диапазона.

Как измерить сопротивление мультиметром?

Когда мы что-то меряем, то обычно знаем что, чем как. Чтобы измерить сопротивление резистора мультиметром, нужно сначала подготовить резистор и прибор. А также провести настройку мультиметра.

Подготовка к измерению

Резистор должен быть выпаян из схемы - это самый лучший вариант.

Для выпаивания элемента из схемы нужно сначала обесточить ее полностью, вынуть все питающие элементы, выключить все возможные выключатели. Разрядить все конденсаторы. А потом уж выпаять и проверить сопротивление мультиметром.

Если выпаять трудно (мелкий SMD резистор, или жалко старенькую плату, радиодетали, которым не желательны излишние эксцессы и перепайки), то можно выпаять хотя бы один конец проверяемого элемента, перед тем как замерить сопротивление.

Если и это совсем не удается, тогда нужно изучить схему и разомкнуть что-то в ней так, чтобы резистор с окружающими его элементами не представляли собой каких-то параллельных участков. Таких, что если подать измерительное напряжение на резистор, то ток потечет не только через него, но и через все эти параллельные участки, портя прибору всю картину. И не только прибору - самой схеме такие «измерительные» токи, забредающие не туда, куда нужно, могут быть совсем ни к чему.

Размыкать можно микропереключатели, перемычки, микроразъемы. Можно переменный резистор, расположенный недалеко по цепи, перевести в состояние высокого сопротивления, которое по параметрам схемы и в сравнении с предполагаемым номиналом измеряемого резистора можно считать «разрывом». В крайнем случае, изучив схему, можно распаять какой-то контакт в другом, менее опасном для схемы месте, так, чтобы получился разрыв в параллельных резистору цепях. Конденсаторы все при этом считаем разрывами по постоянному току.

Такие действия следует проводить аккуратно, помечая, запоминая или записывая все внесенные вынужденно схематические изменения, которые нужно потом тщательно «отыграть» и вернуть схему к первозданному - до измерения - виду. Особенно это касается настроечных резисторов, которые пришлось «загрубить» перед тем, как проверить сопротивление. А лучше переменный резистор не трогать вообще.

Получается, это целая наука - как проверить резистор мультиметром, не выпаивая его.

Настройка прибора

Прежде всего, необходимо найти нужный сектор (Ω) и нужный диапазон на переключателе диапазонов. Диапазоны показаны отметками 200, 2к, 20к, 200к, 2М, 20М, 200М. Это показано максимальное значение сопротивления, которое можно измерить в данном диапазоне. Значки диода и звукового сигнала отмечают положение, в котором делается проверка сопротивления диода, кабеля, которое используется для прозвонки проводников и других элементов. Номинал резистора должен быть ниже указанного в отметке выбранного диапазона, но выше значения для следующего диапазона, обозначенного следующей отметкой. Например, если номинал резистора измеряется десятками мегомов, больше 20 мОм, то и нужно брать диапазон до 200 мОм, то есть повернуть дисковый переключатель до обозначения 200М. Если больше 2 мОм, но меньше 20, то выбрать диапазон, который обозначается значком 20М.

Если номинал резистора определить невозможно - старая или неизвестная система обозначений - и по схемам узнать это примерно никак нельзя, то следует померить несколько раз в диапазонах, начиная с самого грубого, 200М, и постепенно при замерах добиваться нужной точности.

Проверка радиодеталей проводится с помощью тестера щупами, вставляемыми в отведенные для них гнезда. Имеются два провода - черный и красный. Обычно черный вставляется в гнездо COM, красный - в гнездо, где нарисовано, что мы меряем - Ω (сопротивление). Собственно говоря, полярность проводников нам безразлична. Она проявляется только когда проверяется работа диодов. При одном подключении проводников к концам диода прибор покажет разрыв, при другом - реальное сопротивление PN - перехода в прямом включении.

Перед тем как прозвонить сопротивление тестером, проверяйте его работу. Разрыв он не показывает никак, а замкнутые друг на друга щупы дают почти ноль, замыкание. Последует звуковой сигнал, и прибор покажет определенное сопротивление провода щупов - маленькое, порядка нескольких ом.

Измерение сопротивлений

Ну вот, теперь мы готовы измерять и «прозваниваться». Осталось прикоснуться щупами к двум концам подготовленного к измерению резистора, и на табло прибора прочитываем измеренное сопротивление.

Появление цифры 1 в левой стороне табло означает неверно выбранный диапазон. Прозвонка кабеля или кабельных соединений сопровождается в случае наличия соединения звуком. Что позволяет использовать мультиметр в этом случае даже не глядя на экран, вслепую.

Резистор или постоянное сопротивление – это одновременно самый простой и распространённый элемент в электрических схемах, его устанавливают во всех устройствах. Но, несмотря на свою простоту, при нарушении режимов работы или тепловых условий он может сгореть. Отсюда возникает вопрос, как проверить резистор на работоспособность мультиметром. Технология проверки исправности в домашних условиях будет изложена в этой статье.

Алгоритм поиска неисправности

Визуальный осмотр

Любой ремонт начинается с внешнего осмотра платы. Нужно без приборов просмотреть все узлы и особое внимание обратить на пожелтевшие, почерневшие части и узлы со следами сажи или нагара. При внешнем осмотре вам может помочь увеличительное стекло или микроскоп, если вы работаете с плотным монтажом SMD компонентов. Разорванные детали могут указывать не только на локальную проблему, но и проблему в элементах обвязки этой детали. Например, взорвавшийся транзистор мог за собой утянуть и пару элементов в обвязке.

Не всегда пожелтевшая от температуры область на плате указывает на последствия выгорания детали. Иногда так получается в результате долгой работы прибора, при проверке все детали могут оказаться целыми.

Кроме осмотра внешних дефектов и следов гари стоит и принюхаться, чтобы проверить, нет ли неприятного запаха как от горелой резины. Если вы нашли почерневший элемент – нужно его проверить. У него может быть одна из трёх неисправностей:

Обрыв.
Несоответствие номиналу.

Иногда поломка бывает столь очевидной, что её можно определить и без мультиметра, как в примере на фото:

Проверка резистора на обрыв

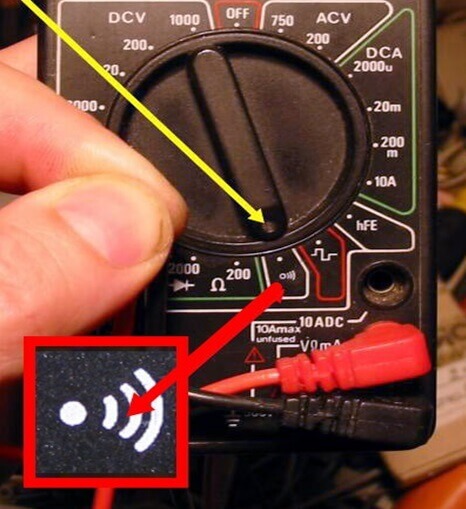

Проверить исправность можно обычной прозвонкой или тестером в режиме проверки диодов со звуковой индикацией (см. фото ниже). Стоит отметить, что прозвонкой можно проверить лишь резисторы сопротивлением в единицы Ом — десятки кОм. А 100 кОм уже не каждая прозвонка осилит.

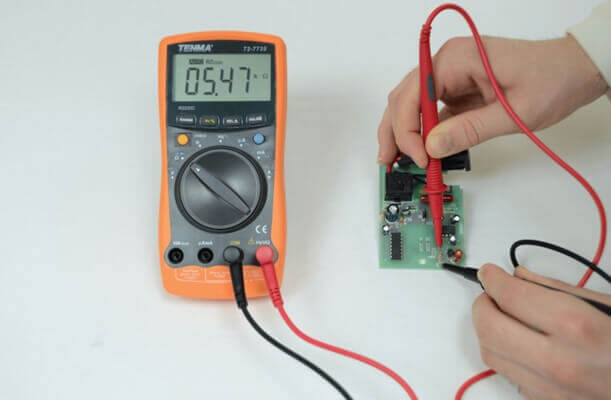

Для проверки нужно просто подключить оба щупа к выводам резистора, неважно это СМД компонент или выводной. Быструю проверку можно провести без выпаивания, после чего всё же выпаять подозрительные элементы и проверить повторно на обрыв.

Внимание! При проверке детали не выпаивая с печатной платы, будьте внимательны – вас могут ввести в заблуждение параллельно стоящие элементы. Это актуально как при проверке без приборов, так и при проверке мультиметром. Не ленитесь и лучше выпаяйте подозрительную деталь. Так можно проверить только те резисторы, где вы уверены, что параллельно им в цепи ничего не установлено.

Проверка короткого замыкания

Кроме обрыва, резистор могло пробить накоротко. Если вы используете прозвонку – она должна быть низкоомной, например на лампе накаливания. Т.к. высокоомные светодиодные прозвонки «звонят» цепи сопротивлением и в десятки кОм без существенных изменений яркости свечения. Звуковые индикаторы с этой проверкой справляются лучше чем светодиоды. По частоте пищания можно судить о целостности цепи, на первом месте по достоверности находятся сложные измерительные приборы, такие как мультиметр и омметр.

Проверка на КЗ проводится одним способом, рассмотрим инструкцию пошагово:

Измерить омметром, прозвонкой или другим прибором участок цепи.
Если его сопротивление стремится к нулю и прозвонка указывает на замыкание, выпаивают подозрительный элемент.
Проверить участок цепи уже без элемента, если КЗ ушло – вы нашли неисправности, если нет – выпаивают соседние, пока оно не уйдет.
Остальные элементы монтируют обратно, тот после которого КЗ ушло заменяют.
Проверить результаты работы на наличие КЗ.

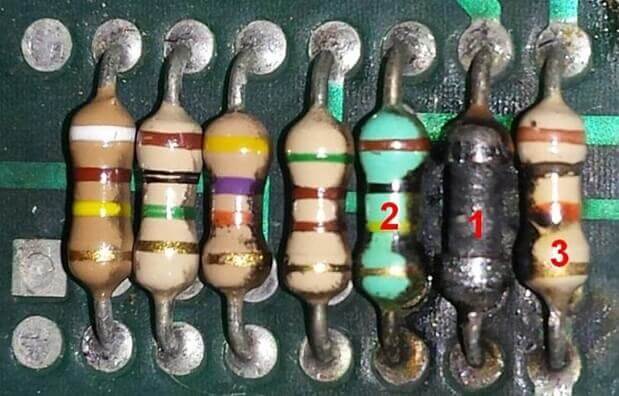

Вот наглядный пример того, что сгоревший резистор оставил следы на соседних резисторах, есть вероятность, что и они повреждены:

Резистор почернел от высокой температуры, на соседних элементах видны не только следы гари, но и следы перегретой краски, её цвет изменился, часть токопроводящего резистивного слоя могла повредиться.

На видео ниже наглядно показывается, как проверить резистор мультиметром:

Определяем номинал резистора

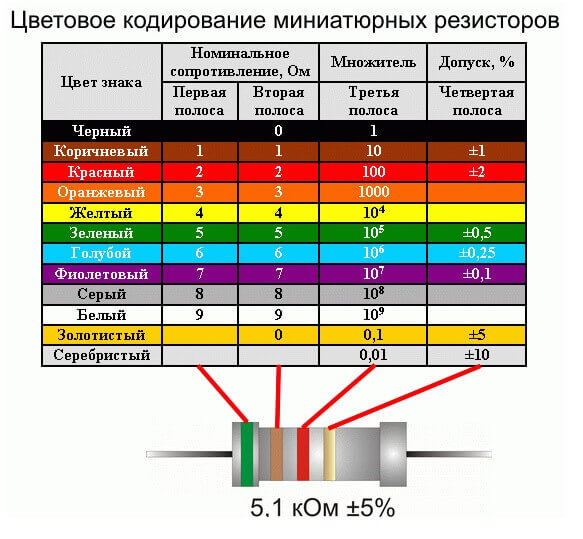

У советских сопротивлений номинал был указан буквенно-цифровым способом. У современных выводных резисторах номинал зашифрован цветовыми полосами. Чтобы заменить сопротивление после проверки на исправность, нужно расшифровать маркировку сгоревшего.

Для определения маркировки по цветным полоскам есть масса бесплатных приложений на андроид. Раньше использовались таблицы и специальные приспособления.

Можно сделать вот такую шпаргалку для проверки:

Вырезаете цветные круги, прокалываете их по центру и соединяете, самый большой назад, маленький – спереди. Совмещая круги, вы определяете сопротивление элемента.

Кстати на современных керамических резисторах тоже используется явная маркировка с указанием сопротивления и мощности элемента.

Если вести речь об SMD элементах – здесь всё достаточно просто. Допустим маркировка «123»:

12 * 10 3 = 12000 Ом = 12 кОм

Встречаются и другие маркировки из 1, 2, 3 и 4 символов.

Если деталь сгорела так, что маркировку вообще не видно, стоит попробовать потереть её пальцем или ластиком, если это не помогло – у нас есть три варианта:

Искать на схеме электрической принципиальной.
В некоторых схемах есть несколько одинаковых цепей, в таком случае можно проверить номинал детали на соседнем каскаде. Пример: подтягивающие резисторы на кнопках у микроконтроллеров, ограничительные сопротивления индикаторов.
Замерить сопротивление уцелевшего участка.

О первых двух способах добавить нечего, давайте узнаем, как проверить сопротивление сгоревшего резистора.

Начнем с того, что нужно очистить покрытие детали. После этого включите на мультиметре режим измерения сопротивления, он обычно подписан «Ohm» или «Ω».

Если вам повезло, и отгорел участок непосредственно возле вывода, просто замерьте сопротивление на концах резистивного слоя.

В примере как на фото можно замерить сопротивление резистивного слоя или определить по цвету маркировочных полос, здесь они не покрыты копотью – удачное стечение обстоятельств.

Ну а если вам не повезло и часть резистивного слоя выгорела – остаётся замерить небольшой участок и умножить результат на количество таких участков по всей длине сопротивления. Т.е. на картинке вы видите, что щупы подключаются к кусочку равному 1/5 от общей длины:

Тогда полное сопротивление равно:

R измеренное *5=R номинальное

Такая проверка позволяет получить результат близкий к реальному номиналу сгоревшего элемента. Этот метод подробно описан в видео:

Как проверить переменный резистор и потенциометр

Чтобы понять, в чем заключается проверка потенциометра, давайте рассмотрим его структуру. Переменный резистор от потенциометра отличается тем, что первый регулируется отверткой, а второй рукояткой.

Потенциометр – это деталь с тремя ножками. Он состоит из ползунка и резистивного слоя. Ползунок скользит по резистивному слою. Крайние ножки – это концы резистивного слоя, а средняя соединена с ползунком.

Чтобы узнать полное сопротивление потенциометра, нужно замерить сопротивление между крайними ножками. А если проверить сопротивление между одной из крайних ножек и центральной – вы узнаете текущее сопротивление на движке относительно одного из краёв.

Но самая частая неисправность такого резистора — это не отгорание концов, а износ резистивного слоя. Из-за этого сопротивление изменяется неправильно, возможна потеря контакта в определенных участках, тогда сопротивление подскакивает до бесконечности (разрыв цепи). Когда движок занимает то положение, в котором контакт ползунка с покрытием вновь появляется – сопротивление вновь становится «правильным». Эту проблему вы могли замечать, когда регулировали громкость на старых колонках или усилителе. Проявляется проблема в том, что при вращении ручки периодически в колонках раздаются щелчки или громкие стуки.

Вообще проверку плавности хода потенциометра нагляднее проводить аналоговым мультиметром со стрелкой, т.к. на цифровом экране вы просто можете не заметить дефекта.

Потенциометры могут быть сдвоенными, иногда их называют «стерео потенциометры», тогда у них 6 выводов, логика проверки такая же.

На видео ниже наглядно показывается, как проверить потенциометр мультиметром:

Методы проверки резисторов просты, но для получения нормального результата проверки нужен мультиметр или омметр с несколькими пределами измерений. С его помощью вы сможете померить еще и напряжение, ток, емкость, частоту и другие величины в зависимости от модели вашего прибора. Это основной инструмент мастера по ремонту электроники. Сопротивления иногда выходят из строя при внешней целостности, иногда уходят от номинального значения сопротивления. Проверка нужна для определения соответствия деталей номиналам, а также чтобы убедится рабочий или нет элемент. На практике способы проверки могут отличаться от описанных, хотя принцип тот же, всё зависит от ситуации.
