Конструкции навесов для автомашин. Строим навес для автомобиля своими руками: обзор идей, виды и отзывы

Задача защиты кузова автомобиля от солнечного света и атмосферных осадков может решаться разными способами. Один из самых недорогих вариантов – это навес для машины, возведённый из доступных строительных материалов. Подобные конструкции отлично зарекомендовали себя и широко применяются в загородных домах и на , которые используются преимущественно для отдыха в выходные дни и во время отпуска.

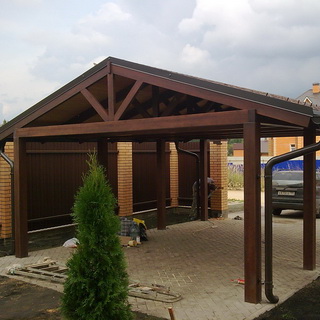

Деревянный навес для машины

Основная функция такого сооружения состоит в обеспечении сохранности наружных поверхностей кузова автомобиля от внешних факторов. Главным врагом металла является влага, которая выпадает в виде дождя или снега. Особенно большие проблемы могут возникнуть в зимний период, когда происходит образование наледи на стеклах и лакокрасочных покрытия. При затекании талой воды в ручки для открывания дверей с последующим замерзанием возникают сложности с доступом внутрь.

Жёсткий ультрафиолет приводит к быстрому выгоранию красок и утрате автомобилем товарного вида. С учётом перечисленных факторов и принимается решение о возведении навеса той или иной конструкции. На начальном этапе формулируются технические требования к сооружению, и уже исходя из них, можно приступать к проведению проектных работ и выбору основного строительного материала.

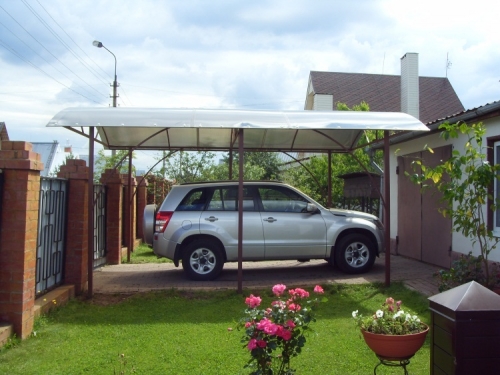

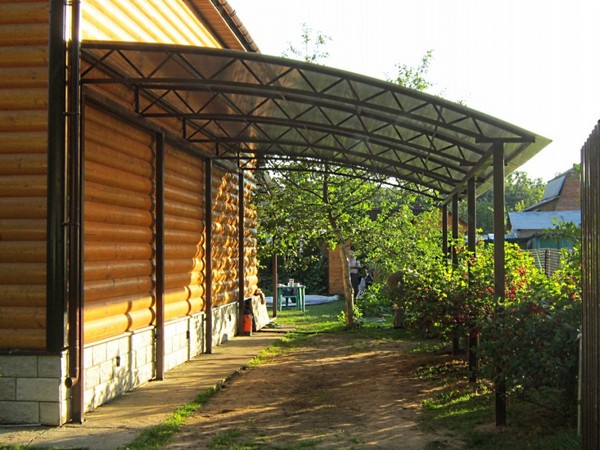

Навес для автомобиля из поликарбоната

Определение характеристик навеса и разработка конструкции

Сооружения, возводимые для защиты транспортных средств, должны отвечать целому ряду технических и технологических требований:

достаточные размеры навеса для свободного размещения автомобиля;
надёжная защита от попадания на машину влаги, особенно при осадках с боковым ветром;
предохранение от прямых солнечных лучей в разное время суток;
беспрепятственный въезд и выезд;
обеспечение свободного доступа к машине со всех стороны;
гармонично вписываться в оформление территории дачного участка или загородного дома;
простота конструкции;
невысокие затраты на приобретение строительных материалов и монтажных работ.

Перед тем как начать строить навес для автомобиля, необходимо в первую очередь выбрать основной материал для несущей конструкции. Сооружение в общем виде представляет собой кровлю, смонтированную на опорах. Для изготовления столбов можно использовать:

деревянные балки;
профильный металлопрокат;
асбестоцементные трубы.

Несущие конструкции данного навеса, выполненные из асбестоцементных труб

При выборе определённого материала учитываются такие факторы как стоимость, технологичность, сроки службы и возможность проведения работ без привлечения квалифицированного персонала.

Практика показывает, что отказ от услуг наёмных работников позволит уменьшить конечную цену навеса практически вдвое.

Конструкции сооружений, обеспечивающих защиту транспортного средства, многообразны и во многом зависят от используемых материалов. В рамках статьи будут рассмотрены наиболее популярные их виды. Главным критерием при определении требований и параметров навеса преимущественно является его стоимость. Оттого и размеры таких сооружений делаются минимальными, и материалы используются в основном недорогие.

Самый дешёвый навес для машины, который можно очень быстро сделать рядом с дачей

Как построить недорогой навес для машины своими руками

Проектирование и выбор материалов

После определения основных требований к навесу, можно приступать к планированию. Сравнительно недорогой навес для машины своими руками построить вполне реально. При проектировании в таком случае следует учитывать имеющиеся в наличии инструменты и оборудования, а также навыки работы с разными строительными материалами. Особенно это касается металлообработки, а точнее, применения электросварки.

Совет. При определении места размещения навеса следует учитывать его положение относительно ворот.

Идеальным вариантом будет такое положение сооружения, при котором водителю не нужно будет совершать никаких манёвров, то есть прямо напротив въезда. В некоторых случаях есть возможность пристроить навес непосредственно к глухой стене жилого или служебного строения. Машина со стороны дома получит максимальную защиту.

Определение размеров и проектирование несущей конструкции

Среднестатистическая семья обычно имеет один легковой автомобиль. Для его комфортного размещения потребуется сооружение длиной не менее 6-7 метров и шириной порядка 4 метров. Высота внутри должна быть не меньше 2000-2200 мм, при определении этого параметра следует исходить из максимальных габаритов машины. При этом учитывается и вылет антенны, чтобы избежать её поломки при въезде и выезде.

На чертеже показаны минимальные размеры, необходимые для навеса

Если планируется навес на две машины, то при разработке его конструкции учитывается способ размещения транспортных средств. Транспортные средства могут ставиться друг за другом в длину, соответственно, необходимо увеличение этого размера как минимум вдвое. В случае если машины планируется ставить рядом, то сооружение соответственно расширяется с установкой дополнительных опор посредине.

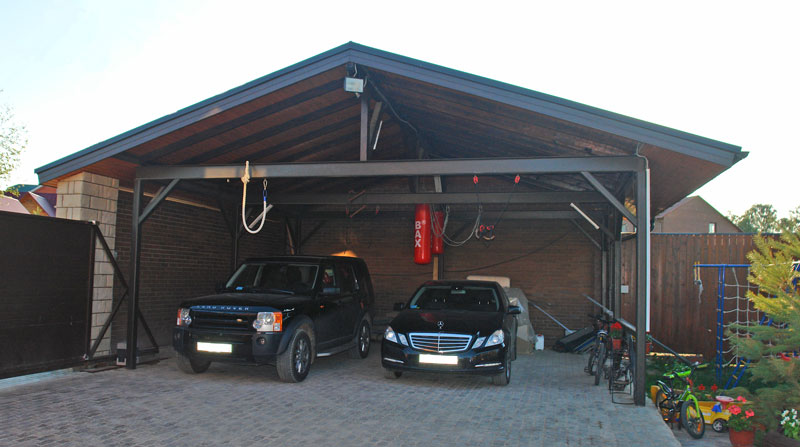

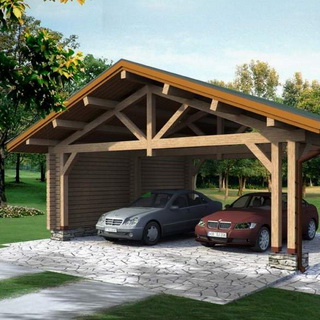

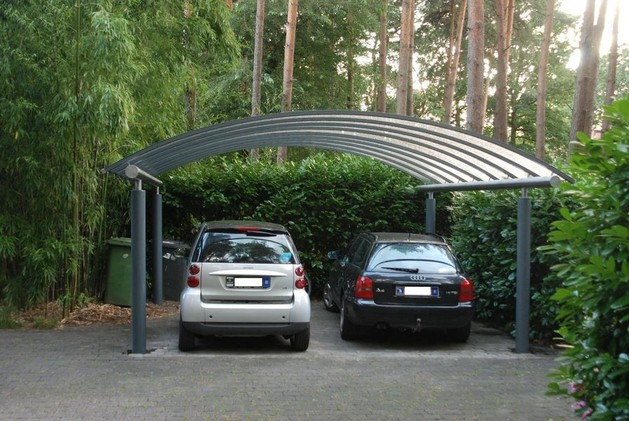

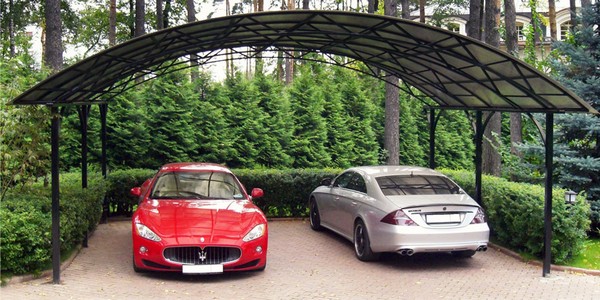

Просторный навес для двух машин

Крыша устанавливается на столбах количество и сечение, которых напрямую зависит от общего веса стропильной системы и кровельного материала. Минимальная масса у сухой древесины и стального профиля малых размеров. Сравнительно недорого обойдётся навес под ондулином, смонтированный на сплошном деревянном настиле. Крышу для экономии материала лучше делать односкатную с небольшим козырьком с противоположной стороны.

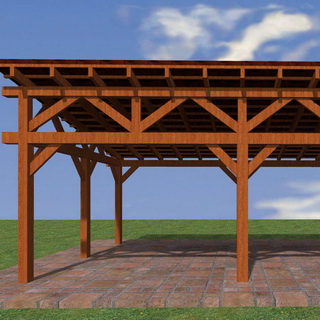

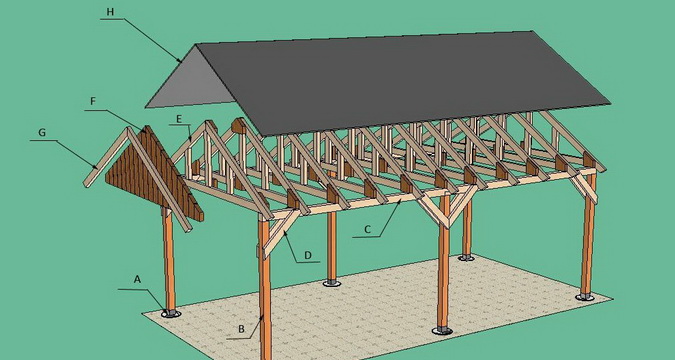

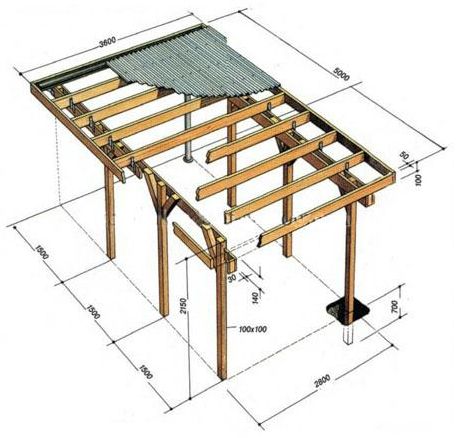

Чертёж и схема устройства деревянного навеса для машины

Такая схема позволяет использовать простейшую конструкцию из двух продольных балок и восьми десяти поперечных, которые одновременно являются и стропилами. Уровень столбов с высокой стороны должен быть как минимум на 10 % выше противоположной. Это необходимо для создания уклона для стока дождевой воды и схода снега. Короткие стропила козырька крепятся с одного конца к балкам перекрытия, а с другого удерживаются распорками.

Навес для автомобиля может понадобиться по двум причинам: невозможность строительства гаража и необходимость в «гостевом» парковочном месте. Такое укрытие хоть и не обеспечит полную защиту машины от атмосферных воздействий. В основном это укрытие призвано уберечь автомобиль от ультрафиолета и осадков.

В этой статье мы рассмотрим разные варианты конструкций, материалы для их производства и организации кровли. Также здесь дано подробное руководство по строительству.

Автомобильные навесы: основная информация

Укрытия для автомашин производятся из металла и дерева. Ниже приведены разные их варианты.

Виды навесов для автомобилей по конструкциям и материалам

Первым следует упомянуть конструкции типа «лего». Производятся они из металлопрофиля, и поставляются готовым набором из опорных столбов, стропильных ферм, кровельного материала и комплекта метизов. Вы просто заказываете такой набор по своим размерам, а затем собираете его на своем участке. Подготовка к такому строительству будет минимальная – обустройство ровной площадки или заливка фундаментных столбов.

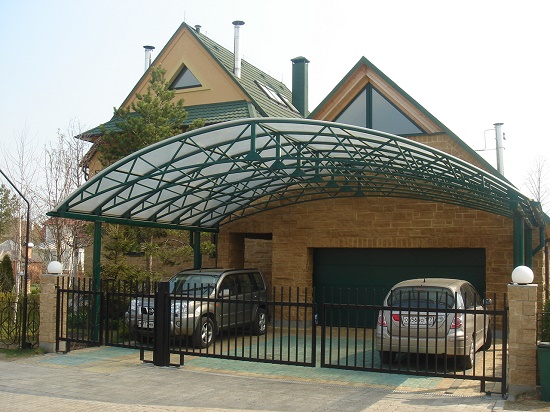

Навес для автомобиля на даче: фото сборной конструкции типа «лего»

По похожему принципу производятся и деревянные навесы для авто на даче. По заказу фирмами поставляется комплект из опорных столбов, досок, каркаса крыши, кровельного материала и крепежных элементов. Сборку можно заказать у производителя же или осуществить самостоятельно. Обычно такие укрытия требуют организации столбчатого фундамента.

Навес для автомобиля на даче: фото сборной деревянной конструкции

Также существуют раздвижные закрывающиеся навесы для авто из поликарбоната, сферической формы. Это дорогое «удовольствие», однако при желании это укрытие можно превратить в импровизированный гараж. То есть автомобиль при закрытых створках навеса будет полностью защищен от воздействия атмосферы.

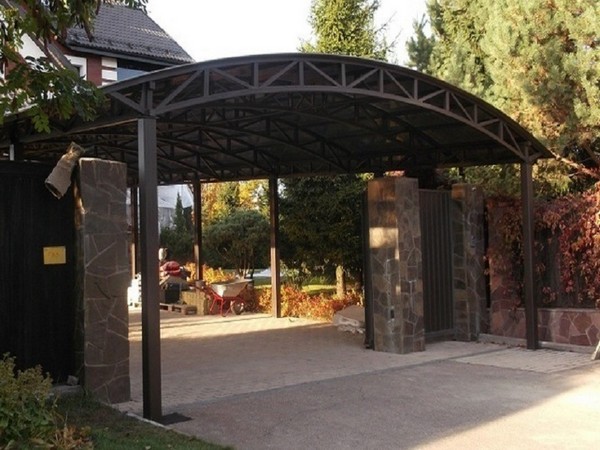

Фото навесов из поликарбоната для авто: красивое раздвижное укрытие

Автомобильные навесы из металлопрофиля и труб

Из-за своей универсальности металлопрофиль и трубы остаются самым популярным материалом для строительства автомобильных навесов. Профили выпускаются разного сечения и геометрии – квадратные, прямоугольные и круглые на срезе. Легко режутся, монтироваться могут при помощи сварки, болтов и саморезов. Имеют большой срок службы, не требуют специального ухода в эксплуатации.

Металлопрофиль можно гнуть, создавая самые разные навесы для авто своими руками. При грамотном конструировании постройки материал будет способен выдерживать большие снеговые и ветровые нагрузки. Покрытия для него можно использовать любые, кроме мягкой кровли – она требует сплошной обрешетки или твердой подложки.

Обратите внимание: металлоконструкции, даже самые качественные, подвержены коррозии. Поэтому после монтажа навесы под автомобиль из профиля и металлических труб требуют окраски, при этом особое внимание следует уделять точкам сварки и местам вхождения болтов.

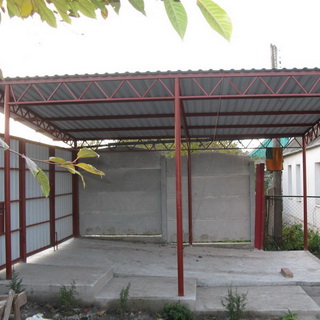

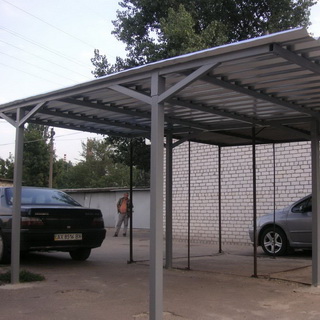

Навес для авто: фото постройки из металлического профиля

Автомобильные навесы из дерева

Немного реже используются навесы из дерева для автомобилей. Из него получаются конструкции с высокими декоративными качествами. Обычно они даже не окрашиваются, а просто покрываются прозрачным лаком. Для строительства обычно берется брус, простой или профилированный. Реже — оцилиндрованное бревно.

Деревянные навесы для автомобилей покрываются любыми материалами, от поликарбоната до мягкой черепицы. По стоимости деревянная постройка обойдется дешевле, чем металлическая. Недостатки деревянных укрытий:

Меньший, по сравнению с металлопрофилем срок службы.
Подверженность атмосферным воздействиям. В частности, дерево не слишком «любит» высокую влажность.
Возможность поражения грибками.

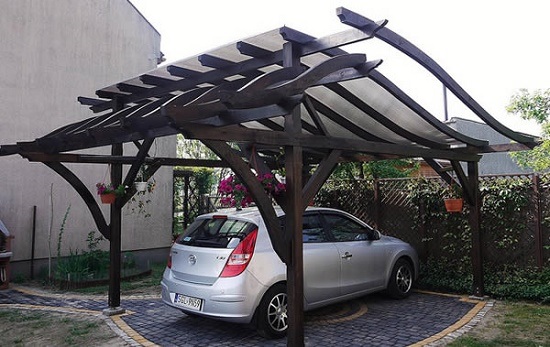

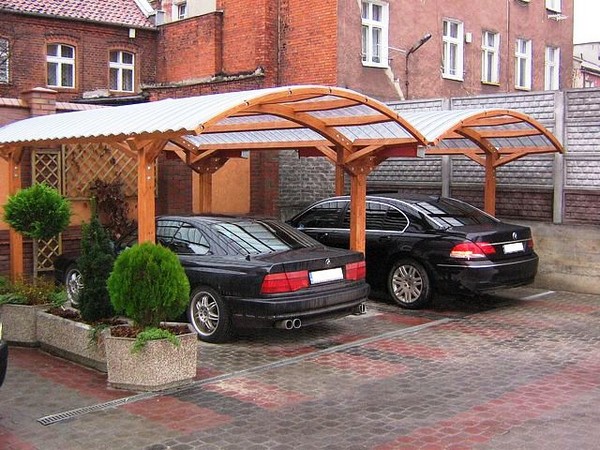

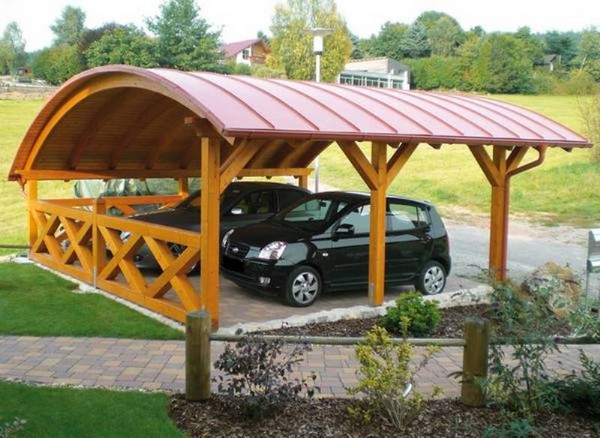

Изготовленный из дерева навес для авто своими руками: на фото конструкция в японском стиле

Кровля навесов для автомобилей

На сегодняшний день самый популярный вариант — навес из поликарбоната для авто. Он имеет небольшой вес, легко монтируется, не требует организации обрешетки, выпускается в разных цветах и может использоваться с конструкциями из любого материала. Поликарбонат не боится влаги, ультрафиолета и перепада температур. Не боится высоких снеговых нагрузок. Цена на такую кровлю будет средней.

Двойной навес для авто на даче из поликарбоната

Металлочерепица используется чаще с деревянными навесами для автомобилей. Как становится понятно из названия, основа этого материала – металл. Покрывается он пуралом или полиэстером или пластизолом. Первые два варианта дороже, но имеют очень хорошую устойчивость к атмосферным проявлениям и физическим воздействиям. Кровля из металлочерепицы получается красивой и долговечной. Недостаток – высокий уровень шума во время дождя.

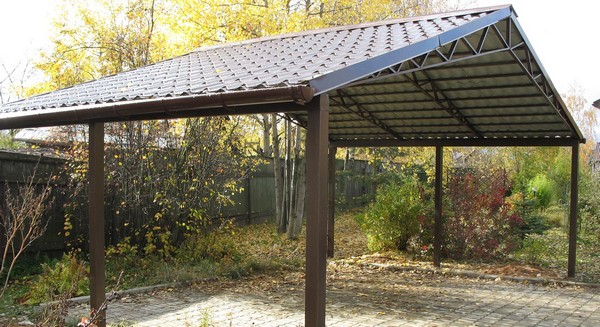

Навес для автомобиля: фото стоянки под крышей из металлочерепицы

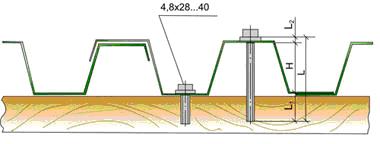

Хорошо на кровли навесов для автомобилей идет профнастил шириной от 80 до 100 см. В принципе этот материал по своим эксплуатационным характеристикам сходен с металлочерепицей. И недостаток у него тот же самый – высота уровня шума. Основные различия здесь заключаются в форме листов и способе их монтажа. Профнастил выпускается с широкой цветовой палитрой, поэтому подобрать нужный вариант не составит труда.

Кровля из профнастила

Мягкая кровля навесов для автомобилей используется редко, так как требует предварительного настила подложки или организации частой обрешетки. В остальном это красивое, долговечное покрытие. Хорошо противостоит перепадам температур и физическим воздействиям. Уровень шума от дождя будет очень низким – битумная основа хорошо поглощает звуки.

Мягкая кровля

Как построить навес для автомобиля своими руками: пошаговое руководство

Возведение навеса для авто своими руками из металла займет 4 дня, с учетом времени, необходимого для застывания бетона в фундаменте.

Основные размеры, примеры чертежей, расчет всей конструкции

Сегодня трудно говорить о размерах навесов для автомобилей, так как фирм-производителей много, а работают они часто по собственным размерам. Кроме того, очень распространена такая услуга, как создание нестандартных проектов по замерам заказчика. Но если говорить о средних цифрах, то они будут такими:

3 х 4, 3 х 5 и 3 х 6 м.
4 х 5 и 4 х 6 м.
5 х 6 и 5 х 7 м.

Особенности составления чертежей навесов для автомобилей напрямую зависят от размеров последних. Например, просторные укрытия для двух автомобилей требуют усиления стропильных ферм раскосной решеткой.

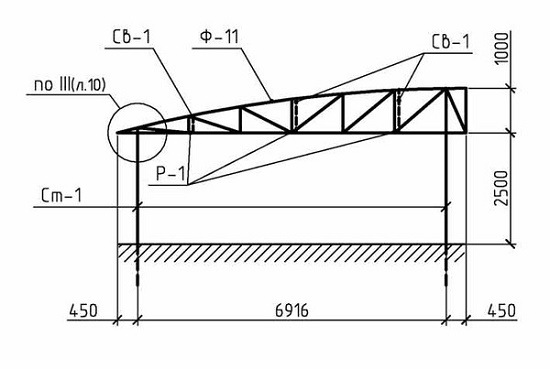

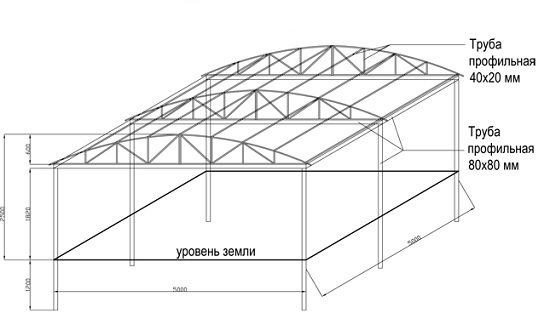

Как сделать навес для автомобиля своими руками: чертеж

При устройстве небольшого одноместного навеса для автомобиля можно обойтись без раскосных решеток. Тут кровля собирается из металлопрофильных дуг. Сама конструкция очень простая, фундамент – опционально, иногда достаточно просто ровной площадки, покрытой тротуарной плиткой.

Самодельный навес из металлопрофиля

Выше были приведены примеры чертежей отдельностоящих конструкций. Ниже – чертеж навеса, пристроенного к стене. Если у предыдущих вариантов самая высокая точка кровли стоит по ее центру, то у пристенных – там, где происходит примыкание к дому.

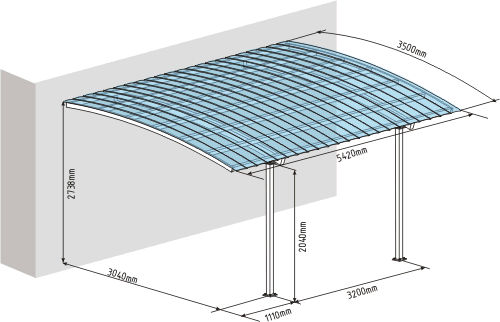

Чертеж навеса для автомобилей из поликарбоната, пристенная конструкция

Составление эскиза и чертежа

После того, как вы определитесь с типом, размером конструкции и материалами, из которых она будет монтироваться, необходимо приступить к изготовлению эскиза. Лучше, если он будет максимально подробным – так дальнейшее составление чертежей существенно облегчится. Тут же делаем пометки относительно параметров материалов: марка, сечение, толщина и т. д. Берем рулетку и отправляемся на строительную площадку. Промериваем ее, записываем точные размеры. На основе полученных цифр составляем делаем нужные расчеты и чертеж.

Строим укрытие для машины: эскиз

Чертеж создается в нескольких проекциях. Минимум – 1 короткой стороны, 1 длинной стороны, 1 вид сверху. Это для симметричных конструкций, как на чертеже снизу. Если присутствует асимметрия – добавляем нужное количество проекций. Выставляются все размеры, отмечаются узлы креплений. По готовому чертежу очень легко рассчитать количество нужных материалов. Длина выставлена, диаметр тоже, – остается только сложить длины элементов и записать получившиеся цифры в таблицу.

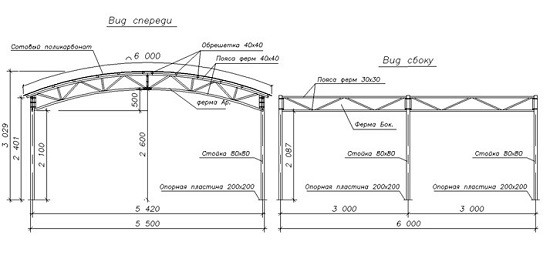

Пример чертежа с размерами

Обратите внимание: шаг обрешетки крыши напрямую зависит от нагрузки, которая на нее ляжет. Ниже приведена таблица, на которой отображены нужные цифр. «А» и «В» здесь – параметры ячеек обрешетки, цифры в самой верхней строке – толщина поликарбоната.

Таблица для расчета ячеек

Необходимые материалы и подготовка рабочей площадки

Вам понадобится стальной профиль квадратного сечения:

80х80 мм — для опорных столбов.
40х40 мм – для поясов фронтальных ферм.
30х30 мм — для поясов боковых ферм.
20х20 мм – для раскосной решетки ферм.
40х40 мм – для обрешетки.

Дополнительно:

Арматура 16 мм – для фундаментных столбов.
Лист стали 10 мм толщиной – для нарезки закладных и косынок для опор.
Сухая цементно-песчаная смесь.
Метизы.
Поликарбонат нужной толщины и набор фурнитуры к нему.
Инструменты и электроинструменты для работы с приведенными выше материалами.

С места, где будут вестись работы убираем все лишнее и снимаем слой дерна по всей площади. Нарезаем стальной профиль согласно чертежу, подготавливаем к работе инструменты.

Обратите внимание: площадку следует разметить с помощью систему колышков и шнуров. Принцип, по которому она создается вы можете рассмотреть на рисунке ниже.

Разметка шнуром

Организация фундамента

Глубина ям определяется габаритами будущего навеса для автомобиля. Обычно это от 50 до 100 см в глубину и 40 см в ширину. Для каждой из них обязательно надо связать арматурную вставку, как на рисунке ниже. На дно насыпаем слой песка (10 см) и щебня (10 см), опускаем внутрь арматурный каркас и заливаем все цементно-песчано-щебеночной смесью. Оставляем для застывания на 3 дня.

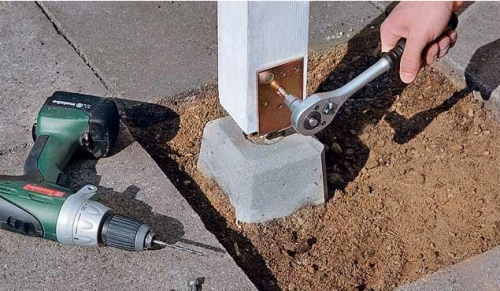

Далее необходимо подготовить опоры. К нижней их части привариваем специальные площадки – закладные, посредством которых столбы будут крепиться к фундаменту. Для устойчивости по углам профилей наваривается усиление – треугольные кусочки стали, так называемые «косынки». В закладных заранее просверливаем отверстия под анкера. Прикручиваем опорные столбы к застывшему фундаменту.

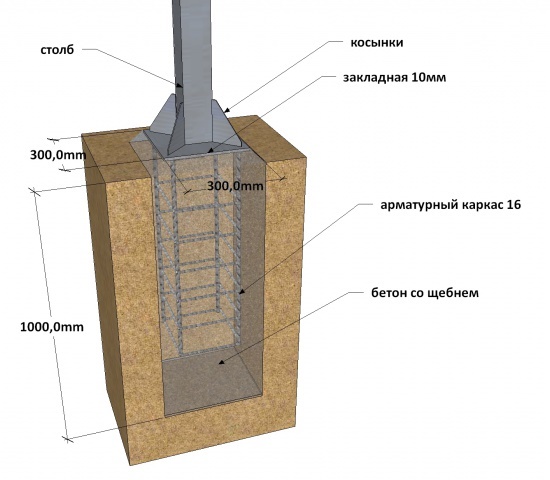

Фундаментный столб в разрезе

Устройство верхней части навеса

Стропильные фермы собираем на земле, на ровной площадке. Сначала соединяем пояса рейками раскосной решетки по краям, а затем заполняем середину. Начинаем с точечной сварки, окончательно обвариваем элементы только после того, как убедимся, что не произошло их отклонения по уровню. В верхних поясах ферм насверливаем отверстия для последующего крепления поликарбоната.

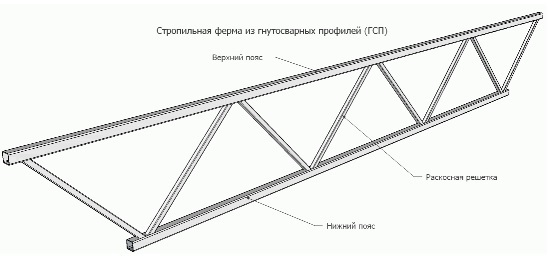

Схема строительной фермы

Если сами фермы мы собираем посредством сварки, то дальнейшие работы будут вестись с помощью специальных болтов. Собираем основу для крыши: фронтальные, промежуточные фермы и с боков. Работаем не торопясь, постоянно сверяемся с уровнем, болты затягиваем до упора.

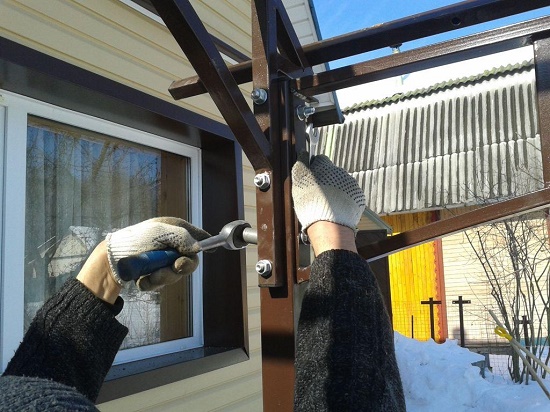

Сборка конструкции

Обратите внимание: для установки поликарбоната на каркас используются специальные саморезы с фиксаторами и шайбами. Крепления должны входить в материал строго вертикально, не быть пере- или недотянутыми. Только так качество монтажа будет соответствующим.

Крепление поликарбоната

Каждый автовладелец знает, что машину необходимо защищать от осадков и атмосферного воздействия. Лучше всего с этой задачей справляется гараж, однако данную постройку можно разместить далеко не на всех участках. Если возведение гаража невозможно из-за отсутствия свободного места или по каким-то другим причинам, тогда защитить транспортное средство можно с помощью специально оборудованных навесов.

Навес для машины отличается легкой конструкцией и простым способом монтажа, благодаря чему его нетрудно сделать самостоятельно. Постараемся подробно разобраться и рассказать читателям «Дом Мечты», какими бывают навесы для автомобилей и что необходимо учесть при возведении этой конструкции.

Конструкция и форма навесов для машин

Навесы, которые используются для укрытия машин, классифицируются по двум признакам:

форма крыши;
тип конструкции.

Как и любое другое сооружение, навес может оснащаться : односкатной, двускатной, арочной, волнообразной и даже сферической. Выбор той или иной формы в первую очередь зависит от размеров постройки, а также дизайнерских особенностей участка. Например, небольшие по размеру навесы оптимально оснащать односкатной или арочной крышей.

Если же постройка отличается внушительными габаритами, специалисты рекомендуют отдавать предпочтение , т.к. эта форма обеспечивает более надежную защиту от осадков.

Навес для машины, пристроенный к дому

Волнообразные и сферические крыши чаще всего встречаются на навесах, которые не только защищают автомобиль, но и используются в качестве украшающих элементов участка.

Что касается типа конструкции, то он может быть открытым и закрытым. Конструкция открытого навеса представляет собой каркас и крышу, которые монтируются на 4, 6 или 8 опор. Открытый навес для автомобиля отличается компактностью и легким монтажом. Однако недостатком такой постройки является то, что она защищает транспортное средство только с верхней стороны.

Навесы для автомобилей из металлочерепицы

Навес закрытого типа подразумевает обшивку боковых стен, благодаря чему автомобиль остается неуязвимым даже при сильных порывах ветра и косых дождях. Это уже почти .

Навес для машины может представлять собой как самостоятельное сооружение, так и выполняться в виде пристройки. В первом случае навес не соприкасается с другими объектами, а во втором – одна из сторон навеса монтируется к стене дома или хозпостройке. При необходимости навес для автомобиля может также совмещаться и с гаражом. Это очень удобно в тех случаях, когда у владельцев дома есть две машины, или же к ним часто приезжают гости на своих транспортных средствах.

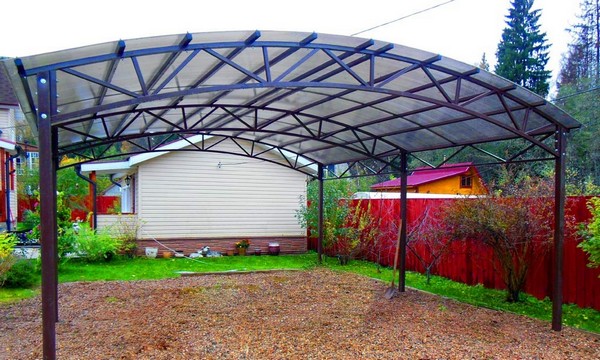

Навес для автомобиля из поликарбоната

Навес для машины на дачу

Выбор материала навеса для автомобиля

Навес для машины может изготавливаться практически из любых материалов, используемых в строительстве. Чаще всего каркас этого сооружения возводится из бруса или профильной трубы, а в качестве материала для крыши используется , профнастил, поликарбонат и т.д.

Популярность этих материалов объясняется их долговечностью, прочностью, доступностью, а также многими другими положительными качествами. Например, навес для машины из монолитного или сотового поликарбоната защитит транспортное средство от ультрафиолетовых лучей, однако не будет препятствовать проникновению солнечного света.

Навес для машины из поликарбоната

Навес из металлочерепицы выглядит очень солидно и привлекательно, благодаря чему он идеально вписывается в любые ландшафтные дизайны. Чаще всего данное покрытие используется в тех случаях, когда навес выполняется в виде пристройки к дому.

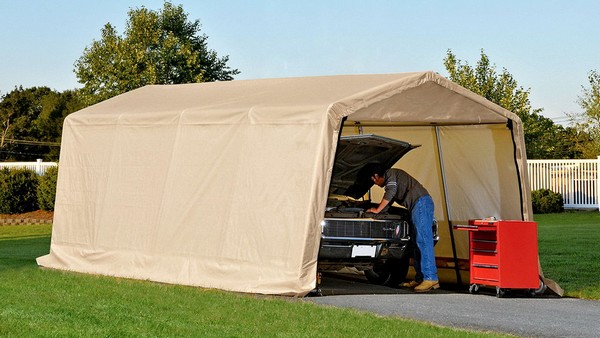

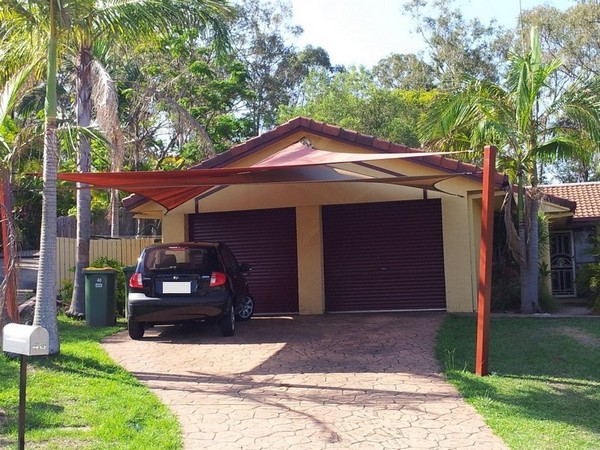

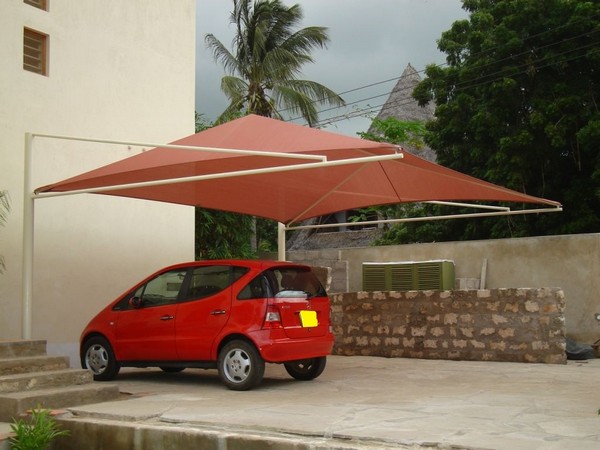

В последнее время широкое распространение приобретают тентовые навесы для машины на дачу. Тент намного легче любого другого материала, благодаря чему его можно монтировать на облегченные каркасные конструкции. Как правило, тентовые навесы используются в качестве временного укрытия автомобиля, однако при надлежащем уходе качественное и прочное покрытие способно прослужить до 7 лет. Навес из тента привлекателен еще и тем, что он может выполняться в виде сборной конструкции.

Навес для автомобиля, являясь объектом участка, должен органично вписываться в ландшафтный дизайн и сочетаться с другими постройками. Если сооружения, созданные из металлических каркасов и покрытые профнастилом или поликарбонатом, выглядят лаконично и неброско, то кованый навес для автомобиля способен стать главным украшением участка. Помимо дизайнерской выразительности этот тип навесов привлекателен своей прочностью и надежностью. Однако монтаж такой постройки практически невозможно произвести без помощи специалистов.

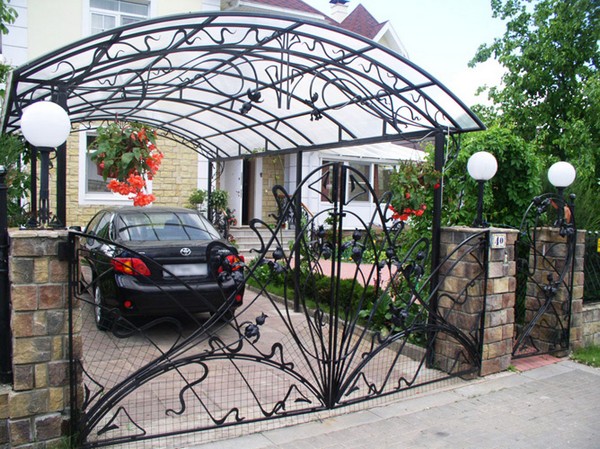

Навесы для автомобилей из поликарбоната фото

На загородных и дачных участках также нередко можно встретить навесы для автомобилей из дерева. Как правило, в данном случае верх сооружения обшивается досками, а каркас создается из брусьев, благодаря чему конструкция выглядит как единое целое. Деревянный навес отлично справляется с защитой транспортного средства от осадков и солнечных лучей, однако этот материал требует регулярного профилактического ухода в виде обработки антигрибковыми средствами.

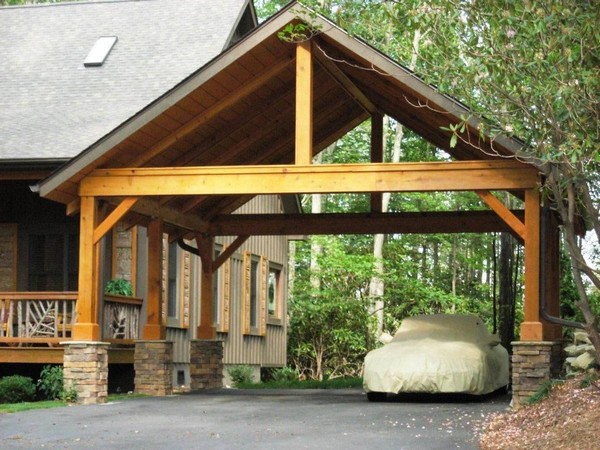

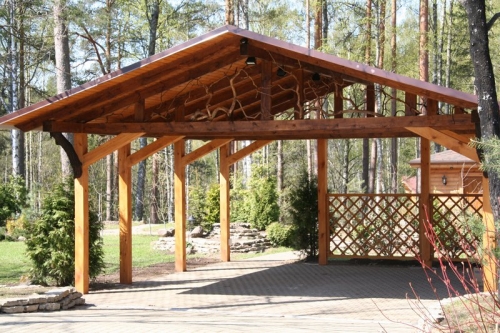

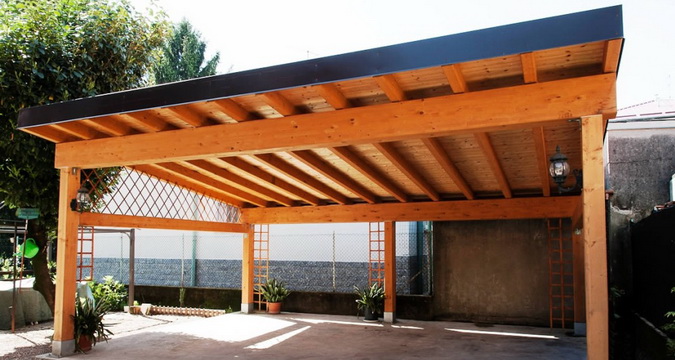

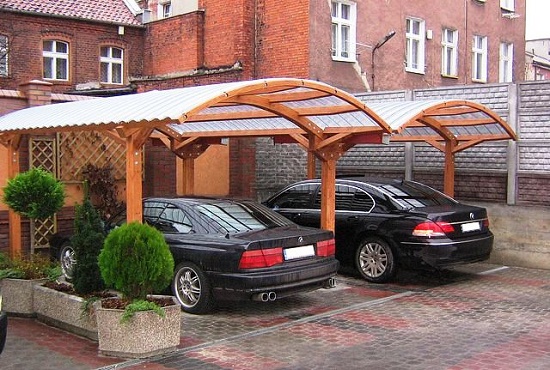

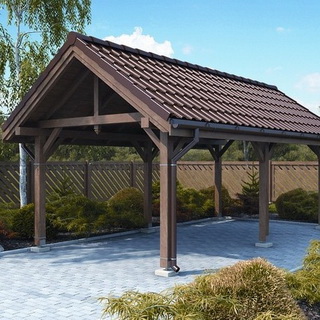

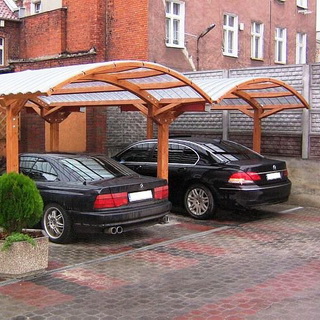

Красивые навесы для автомобилей из дерева

Нюансы строительства навеса для автомобиля

Ответ на вопрос, как сделать навес для автомобиля своими руками, во многом зависит от материала и типа конструкции. Например, автономное сооружение устанавливается на предварительно подготовленный фундамент, а навес-пристройка опирается к стене. Если крыша навеса покрывается металлочерепицей, то необходимо забетонировать фундамент и позаботиться о надежном и прочном каркасе, т.к. этот укрывной материал отличается большим весом.

На этапе проектирования нужно тщательно рассчитать размеры будущего навеса. Если под сооружением будет находиться легковой автомобиль, то его минимальная площадь должна составлять 2,3Х5 метров. Если же навес предназначен для внедорожника, тогда его площадь не должна быть меньше 3,6Х6,6 метров.

Навесы для автомобилей

Навес для машины – это компактная и доступная альтернатива гаражу. Однако выбирая тип и материал постройки, внимательно изучите их особенности, что позволит вам отдать предпочтение наиболее подходящему варианту.

Устройство навеса для автомобиля доступно любому мужчине, имеющему хотя бы малейшие навыки строительной работы. Выбирая такой тип укрытия для своей машины, чаще всего предпочтение отдают дереву или поликарбонату. Данная постройка может быть как отдельно стоящей, так и примыкать к стене дома – все зависит от размера дачной территории и ваших личных пожеланий.

Необходимость гаража для автомобиля вряд ли стоит оспаривать, но если вы на участке бываете лишь время от времени, то, возможно, строить там капитальный гараж и нет смысла. Можно обойтись дачной парковкой с навесом, который защитит автомобиль от осадков. Под таким навесом для автомобиля, выполненным своими руками, можно спокойно проводить обслуживание и мелкий ремонт транспортного средства, не сдвигая его с места. Обойдется он не в пример дешевле гаража.

Как построить навес из поликарбоната для автомобиля своими руками

В качестве легкого дачного укрытия для автомобиля вполне подойдет навес из поликарбоната. Размеры навеса зависят от количества и габаритов машин, которые будут под ним находиться:

для одной машины достаточно будет навеса размером 3 х 4 м;
для двух небольших машин подойдет навес размером 5 х 6 м;
для двух габаритных внедорожников лучше устроить навес размером 6×6м;
для гостевых машин лучше всего подойдет навес размером 11 х 7 м, хотя можно устроить навес любого размера.

Навес для автомобиля из поликарбоната, возводимый своими руками, может быть как отдельно стоящим, так и пристроенным к дому. Отдельно стоящий навес должен быть достаточно отнесен от дома, чтобы сходящий с крыши дома снег не повредил легкую кровлю. Пристроенный навес должен иметь угол ската 12-14°, чтобы снег с кровли, не задерживаясь, соскальзывал вниз.

Если планируется постройка навеса для легкого автомобиля, никаких проблем с обустройством площадки обычно не возникает. Подойдет и бетонная плита, и георешетка, плитка, брусчатка на укрепленном основании, просто хорошо утрамбованная площадка. А вот если в семейном автопарке, к примеру, имеется пара автомобилей марки «Land Rover», каждый из которых весит около 3 т, этими мерами уже не обойтись.

Обратите внимание на фото – возводя своими руками навес для тяжелого автомобиля, необходимо устройство армированной бетонной монолитной плиты на подушке из щебня и песка:

При нормальных условиях, то есть хорошей температуре и влажности окружающего воздуха, бетон набирает прочность примерно через 4 недели. Но если залитую площадку не эксплуатировать по назначению, то работы по установке навеса можно начинать уже через 10 дней после заливки бетоном. За это время вы вполне успеете подготовить детали каркаса.

Расчет нагрузок на конструкцию навеса для автомобиля на даче достаточно сложен и проводится не только на основании математических вычислений, но и с учетом региональных особенностей.

Для индивидуального расчета можно обратиться к специалисту или воспользоваться опытом установки навесов ваших соседей.

При расчете конструкций навеса нельзя экономить на фермах и поперечинах. Вся нагрузка от снега зимой должна приходиться на каркас, а не на поликарбонат, особенно если в силу каких-либо архитектурных особенностей угол наклона поверхности кровли мал. Нормальная ячейка спасет покрытие навеса от разрушения при сильной снеговой нагрузке.

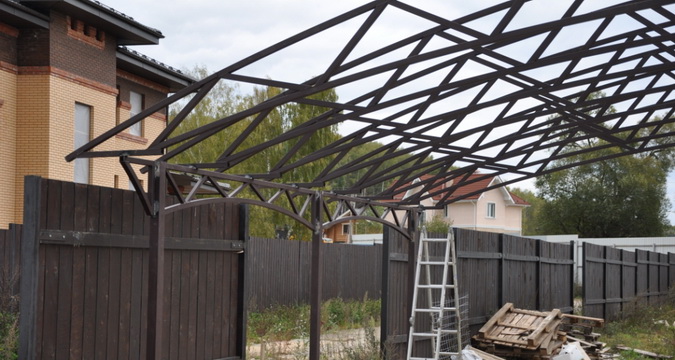

Как показано на фото, каркас навеса для автомобиля из полкарбоната традиционно делают из профильной трубы:

Для стоек подходит труба сечением 80×80 мм или 100 х 100 мм; для поперечин - 40 х 80 мм; для гнутых ферм - 40 х 40 мм.

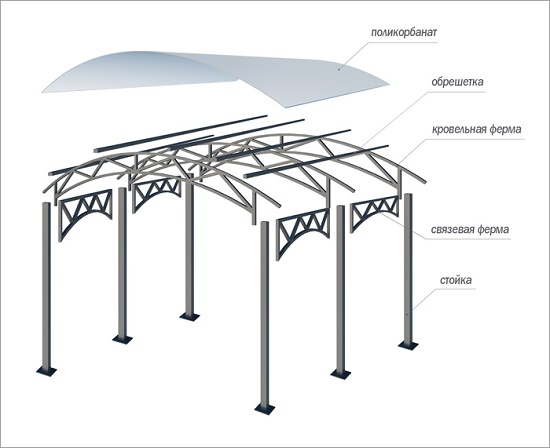

Конструктивно навес состоит из опор, ферм, лаг и кровли. При монтаже обычных автомобильных навесов принято устанавливать фермы с шагом примерно 1 м и поперечные стропилы с шагом 0,5 м. При этом следует учесть, что стыки листов поликарбоната должны приходиться на обрешетку.

Фермы сваривают отдельно от всей конструкции, поскольку варить такой крупный узел на высоте довольно проблематично. Остальной материал нарезают в размер.

Перед тем как построить навес для автомобиля своими руками, монтируют опорные стойки и выравнивают по уровню. Устанавливать их можно по-разному. При работе на площадке с полностью устоявшимся бетонным основанием стойки навеса с приваренной пяткой можно крепить анкерами. Если же бетон площадки еще не набрал прочность, буром делают скважину, в которую устанавливают стойку и заливают бетоном. Расстояние между опорами может варьироваться от 2 до 3 м.

При строительстве навеса для автомобиля на стойки приваривают верхний пояс, к которому приваривают фермы. Если конструкция большая и массивная, допустимо для усиления жесткости между опорами дополнительно приварить арки.

После этого сверху монтируют обрешетку. Прогоны обрешетки могут быть выполнены из металлической профилированной трубы, но это имеет смысл лишь для большой гостевой стоянки. При изготовлении стандартного навеса для 1-2 автомобилей обрешетку можно делать деревянной, хотя весь остальной каркас выполнен из металла. По обрешетке настилают кровельный материал.

Для кровли подходит поликарбонат толщиной от 8 мм. Зимой с поликарбоната снег легко осыпается, но весной, когда таяние чередуется с заморозками, на мокрой крыше могут задержаться глыбы снега. Поэтому, чтобы сделать навес для автомобиля своими руками как можно более прочным, для более пологих крыш лучше остановиться на поликарбонате толщиной 10-12 мм, а если уклон совсем маленький, даже 16 мм. При такой толщине гарантированно не будет провисаний во время оттепелей.

Тщательно нужно выбирать и цвет поликарбоната. Молочный поликарбонат лучше задерживает ультрафиолет, а бронзовый дает хорошую, качественную тень. Важно покупать поликарбонат проверенных брендов с ультрафиолетовой защитой. Дешевый поликарбонат продержится от силы года три и со временем разрушится от солнечных лучей, потеряет прочность и потрескается после первого града.

Важно выполнять и правильную укладку листов: их кладут вверх стороной с защитным слоем от ультрафиолета, а ребра жесткости должны быть направлены вдоль ската.

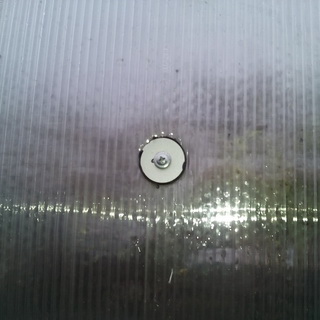

При монтаже поликарбоната следует использовать термошайбы, рекомендованные производителем. Поликарбонат при нагревании расширяется, соответственно, расширяется и отверстие для крепежа. Если лист был закреплен на обрешетке саморезами, маленькая шляпка самореза может полностью пройти в отверстие. Само отверстие должно быть на 2-3 мм больше диаметра крепежа, чтобы при сужении во время морозов поликарбонат не треснул.

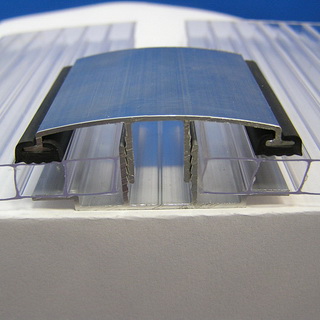

Для стыкования кровельных листов нужно использовать качественные соединительные профили. Листы должны плотно входить в профили и там крепиться, чтобы порывами ветра лист не вырвало из конструкции. Верхние торцы плотно и герметично закрывают торцевыми профилями или силиконовым герметиком, нижние - перфорированной алюминиевой лентой.

Как сделать деревянный навес для автомобиля своими руками (с фото)

Отдельно стоящий навес вполне можно изготовить и из дерева. Такой навес тоже имеет весьма простую каркасную конструкцию. Ее основой являются стойки из бруса 100 х 100 мм, но не вкопанные, а закрепленные в башмаках. Последние приварены к трубам 060 мм, которые уже вбиты в грунт на глубину около 1,2 м.

Размеры деревянного навеса для автомобиля, возводимого своими руками, зависят только от габаритов вашего транспортного средства. Следует учесть, что расстояние между столбами вдоль боковых стен не должно превышать 1800 мм.

Крышу лучше делать двускатную, с уклоном от 20° до 35°. Для южных районов вполне достаточно минимального угла ската крыши, для северных желателен уклон побольше - тогда зимой снег легко будет сходить с кровли. В любом случае вдоль боковых сторон навеса лучше высадить кустарник или соорудить легкую декоративную ограду в виде сетчатой шпалеры - она закроет машину и от посторонних взглядов, и от снежных заносов.

Посмотрите на фото – решетку деревянного навеса для автомобиля, сооружаемого своими руками, можно сделать отдельно от постройки и закрепить на его опорах саморезами:

Для того чтобы ускорить возведение деревянного сооружения и сделать его надежным, можно использовать различные изделия для крепления элементов строительных перекрытий, которые имеются в продаже.

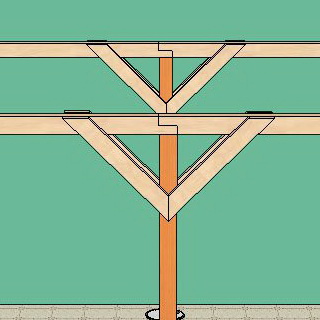

Для придания жесткости всей конструкции необходимо использовать подкосы, для изготовления которых вполне подойдут обрезки от стоек. Для верхней обвязки и затяжек стропил вполне достаточно доски сечением 40 х 100 мм.

Соединения всех элементов конструкции навеса для автомобиля, возводимого из дерева своими руками, могут быть выполнены как на саморезах, так и на болтах.

Соорудив каркас навеса, можно приступать к его обшивке. Для крыши вполне подойдет любой кровельный материал, от простейшего рубероида до . Конечно, лучше использовать современные материалы - например, битумные волнистые листы, и т. п. Они устойчивы к влаге, не боятся гнили, не нуждаются в периодической окраске, да и срок службы качественного продукта выше.

Как показано на фото, для пола деревянного навеса для автомобиля можно использовать любой подходящий материал – от щебня до тротуарной плитки или асфальта:

Ниже описано, как построить пристенный навес для автомобиля на дачном участке.

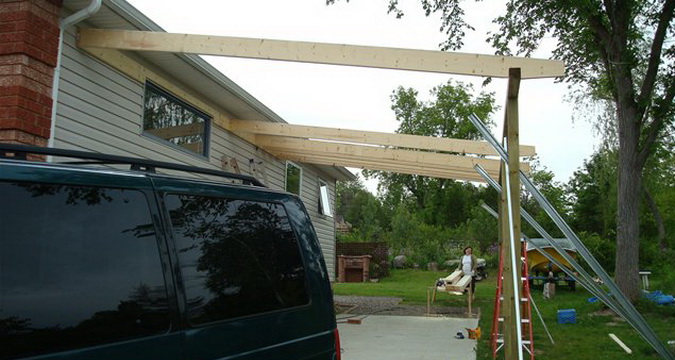

Устройство пристенного навеса для автомобиля на даче своими руками (с фото и видео)

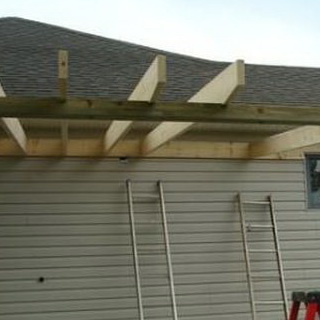

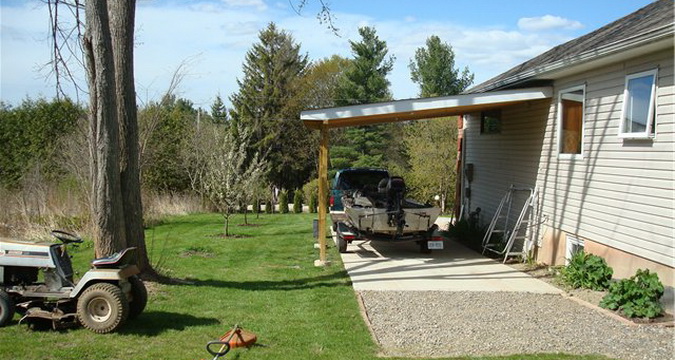

Пристенный навес для автомобиля на даче своими руками сооружают рядом с каменной стеной жилого дома. Площадка, на которой будет стоять навес, должна быть выше уровня участка, чтобы обеспечить быстрый сток воды (при косом дожде или весеннем снеготаянии).

Конструкция сооружения проста: столбы-опоры, стропила скатной крыши, элементы жесткости. Размеры сооружения каждый застройщик выбирает индивидуально. Но если размеры навеса больше 4,5 м в длину и 2,5 м в ширину, то количество столбов должно быть больше четырех.

Строительство следует начинать с изготовления столбчатого фундамента под стену гаража, параллельную стене дома и удаленную от нее на расстояние, равное планируемой ширине гаража. Высота столбиков над уровнем земли - 300-400 мм. Изготовление и монтаж каркаса гаража начинают с нижней обвязки. Ее удобно сделать в виде деревянного уголка, который сразу же после сборки можно уложить на столбики.

Как показано на фото, для пристенного навеса для автомобиля на даче в качестве материала для каркаса используют обрезную доску сечением 100×50 мм:

Угловые стойки изготавливают также в виде уголка из двух разновеликих досок, в то время как промежуточные (боковые) стойки выполняют в виде Т-образного профиля.

Верхнюю обвязку делают из той же доски «на ребро». Аналогично выполняют и стропила, каждое из которых устанавливают на верхнюю обвязку пазом на их нижнем конце. Верхние концы стропил крепят к стене дома кронштейнами. Их можно прикрепить к опорной доске, закрепленной на стене дома.

Строительство каркаса навеса для автомобиля, возводимого своими руками, завершают монтажом балок, замыкающих оба фронтона. При ширине гаража от 3 м и более недостаточно жесткие стропила (кроме фронтонных) можно укрепить затяжками, которые изготавливают из досок толщиной 50 мм, идущих на каркас, и обшивочной доски толщиной 25 мм. Посредством паза, имеющегося на верхнем конце, затяжки соединяют со стропилами, а нижние концы всех затяжек опирают на горизонтально пришитую к внешней стене дома доску.

Собранный каркас можно обшивать обрезными досками: боковую стену - вертикально, а крышу - продольно (вдоль гаража). Длина досок должна быть такой, чтобы их нижние торцы не доходили до уровня грунта на 100-150 мм. Образовавшийся нижний зазор перекрывают металлической обшивкой. По обрешетке настилают кровлю из любого имеющегося в наличии материала.

Видео «Навес для автомобиля своими руками» демонстрирует, как выполняются все этапы работы:

Сегодня автомобиль является неотъемлемой частью нашей жизни и всегда хочется, чтобы он был под рукой. При проектировании частного дома, в основном, предусматривается место для гаража, однако, когда возникает необходимость спрятать автотранспорт на время, к примеру, приехав на обед, то здесь ставить каждый раз авто в гараж нецелесообразно. В этом случае очень актуальным будет возведение навеса для машины, который одновременно сэкономит такое драгоценное время обеденного перерыва и укроет вашего железного друга от жары. Кроме того, эта постройка отличается простотой конструкции и при ее возведении нет необходимости в укладке фундамента, что дает возможность возвести навес быстро и без проблем самостоятельно, при этом хорошо сэкономив, ведь именно на фундамент тратится основная сумма.

Особенности конструкции навесов для автомобиля

Разделить навесы для автомобиля можно по таким основным признакам:

форма крыши;
открытый или закрытый.

Форма крыши навесов может быть односкатная или двускатная, при этом каждая из них может иметь ровную или дугообразную форм. Открытые навесы похожи на беседки, представляющие собой четыре опоры, на которых размещена крыша. Такие конструкции защищают транспортное средство только сверху, однако они не в силах обезопасить его во время сильных порывов бокового ветра.

В закрытых типах навесов боковые стороны обшиваются, как правило, тем же материалом, что и крыша. Навесы можно либо же пристраивать к дому, или же устанавливать отдельно. В первом варианте, пристраиваемое сооружение будет одной стороной прикреплено к стене, а другой фиксироваться на опорные стойки.sp;пристраивать к дому, или же устанавливать отдельно. В первом варианте, пристраиваемое сооружение будет одной стороной прикреплено к стене, а другой фиксироваться на опорные стойки.

С чего начать?

Любые работы по строительству начинаются с проектирования постройки, ведь даже самый простой навес для автомобиля должен быть выполнен с умом. Первое, что необходимо сделать, это составить чертеж будущей конструкции, который поможет выбрать правильные решения для достижения цели. После проектных работ следует правильно рассчитать требуемое количество материалов и составить смету. Также важно на этом этапе правильно выбрать место расположения навеса для автомобиля, чаще всего его оборудуют въезда во двор. Проекты навесов для машин:

Размеры навеса для автомобиля

После выбора места расположения навеса для автомобиля, следует определиться с размерами навеса и непосредственно сделать разметку участка. Длину и ширину сооружения необходимо рассчитать: размеры автотранспорта плюс 50-100 см со всех сторон. В этом случае и авто будет укрыто и вы, в случае дождливой погоды, сможете без проблем покинуть машину. К примеру, если авто небольших габаритов (длиной 4 и шириной 1,5), тогда длина стоянки должна быть не менее 4,5 метров, а ширина - 2,5 м.

Минивэны и джипы требуют немного больших размеров навеса - от 6,5x 3,5 м. При планировании высоты следует учитывать то, что в навесе должен без проблем поместиться автомобиль с грузом, вдруг вы обзаведетесь новым диваном, а на дворе дождь. При этом стоит учитывать, что слишком высокую крышу делать не стоит, так как косые атмосферные осадки или ветер может навредить не только сооружению, но и автомобилю, ориентируйтесь на максимальную высоту около 2,5 метров.

Конструктивные составляющие навесов

Навес для автомобиля включает в себя следующие составляющие:

арка;
фермы;
стойки;
направляющие под кровельный материал;
непосредственно, сам кровельный материал;
комплект крепежа.

Независимо от кровельного материала, будь то дерево, шифер, профнастил и т.д., последовательность работ по возведению навеса для автомобиля остается одинаковой, а именно: укладка фундамента, возведение каркаса и покрытие крыши.

Фундамент

Способы устройства фундамента для навеса

Конструкция навеса для автомобиля может быть установлена несколькими способами:

на ранее подготовленную поверхность, представляющую собой забетонированную площадку земли, в качестве закрепителей здесь используют анкерные болты.
на неподготовленный грунт методом бетонирования стоек;
на неподготовленную поверхность, заранее забетонировав закладные детали с прикрепленными болтами. В таком случае навес будет мобильным, его можно разобрать и переместить в любое место.

Сам по себе навес для транспортного средства достаточно легкий, поэтому не требуется организация специального усиленного фундамента. Бетонирование закладных элементов или стоек представляет собой устройство столбчатого фундамента - заливка бетона в заранее пробуренные скважины.

Организация столбчатого фундамента

Разработка грунта

Перед началом монтажных работ площадку под навес для автомобиля следует подготовить. Для этого необходимо снять дерн толщиной более 30 см, произвести подсыпку гравием и песком, тщательно выровнять и утрамбовать поверхность.

Бурение скважин

Для проделывания отверстий подходят любые буры, будь то ручной, бензиновый или электрический. Диаметр скважин должен быть не менее 15 см, а глубина - 60-70 см.

Засыпка подошвы фундамента песком

Этот пункт работы по установке навеса играет две функции - выравнивает уровень фундамента и способствует отводу сточных вод.

Укладка изоляционного материала

Для того чтобы предотвратить выталкивание фундамента при окучиваниях грунта во время морозов, его следует изолировать специальным чехлом из оцинкованной стали и 2-3 слоями ПВХ.

Установка стоек

Завещающим этапом организации фундамента под навес является установка стоек и заливка бетоном, который необходимо укладывать слоями.

Каркас

Основные моменты

Опорные стойки и каркас выполняют в основном из деревянного бруса или же металлического профиля. Если же вы планируете обшивать вертикальную поверхность навеса, тогда имеет смысл монтировать металлические столбы, в ином варианте, если этого требует стилистика ландшафта, опоры могут быть и из других материалов, к примеру, бетона, камня или кирпича.

В случае, когда навес будет отдельно стоящим, тогда минимальное количество опор - 4, чем больше покрытие - тем больше она требует столбов. Если навес для автомобиля будет примыкать к зданию, то важно сделать небольшой уклон крыши, если навес планируется отдельно стоящим - тогда небольшой бугор от центра. Это необходимо для того, чтобы вода во время дождей или снегопадов не затекала под накрытие, и пол при этом был всегда в сухом состоянии.

Когда навес для автомобиля выполняется из металла, тогда лучше всего делать раму крыши секционной формы. Ее можно без проблем сварить из профильных труб и монтировать на опорные балки. Причем она может быть абсолютно любой формы. Если же вы используете дерево при ломанной кровле, то целесообразно делать несущую опору и стропила. Этот процесс требует больше времени и физических сил, так как изначально собрать все на земле, а потом поднять и закрепить является немного проблематично.

Этапы сборки металлокаркаса

Монтаж навеса под автомобильный транспорт состоит из трех этапов:

Сборка элементов навеса для автомобиля

На ранее подготовленную и очищенную поверхность укладываются арки, и, если они включают в себя две полуарки, то они соединяются между собой болтами или же с помощью сварки. К аркам с помощью тех же болтов крепятся стойки. На этом этапе необходимо производить замеры диагоналей уже собранных секций, в случае несоответствия ослабьте болты, поправьте конструкцию и уже после этого надежно затените болты. Шаг установки опор должен варьироваться в пределах 1-1,5 м. Таким способом собираются все секции навеса для автотранспорта.

Вертикальный подъем собранных секций навеса

После сборки всех составляющих производится поднятие каркаса в вертикальное положение и монтирование стоек на опорной поверхности в ранее подготовленный фундамент. С помощью строительного уровня аккуратно установите стойки в отверстия и залейте их бетонным раствором.

Еще один способ - засыпать отверстия битым кирпичом, щебнем, гравием и залить жидким раствором цемента и песка в соотношении 1:3. Перед началом следующего этапа работу раствору необходимо дать время полностью высохнуть, примерно 3-4 суток.

После установки стоек, площадку под навесом можно обсыпать щебнем, уложить тротуарную плитку, забетонировать или же выбрать какой-нибудь другой способ, все зависит от ваших предпочтений и пожеланий. Бетонную плиту можно залить под колеса автомобиля или по всей поверхности под навесом. Толщина слоя щебня должна быть не менее 10 см.

Соединение секций навеса

Теперь можно перейти к установке ферм, которые крепятся с помощью болтов. Для прочности конструкции прогоны крепятся еще и по низу стоек и средней линии. К верхним частям арки также необходимо закрепить направляющие под кровельный материал.

Монтаж кровельного материала

После установки обрешетки следует приступать к монтажу кровельного покрытия.

Самыми популярными материалами для обустройства навесов для автомобильного транспортного средства являются:

Поликарбонат

Этот отделочный материал наиболее дешевый и долговечный. Срок его эксплуатации равен примерно 30 лет, он экологически чист, поглощает ультрафиолет и при этом пропускает свет. Под таким навесом ваш автомобиль будет надежно защищен от перегрева и выгорания. Кроме того, благодаря большому выбору оттенков и гибкости материала навес может быть самой разнообразной формы и цвета.

Резка требуемого количества листов поликарбоната производится с помощью высокоскоростной циркуляционной пилы. При этом длина листа должна быть на 10-15 см больше длины арки навеса для автомобиля. Крепление листов поликарбоната к поверхности (стропилам) осуществляется с помощью саморезов и специальных термокомпенсационных шайб.

Устройство температурных зазоров является неотъемлемым моментом, так как этот кровельный материал обладает высоким коэффициентом теплового расширения. Размер зазоров должен быть в пределах 3-5 мм, при этом саморезы до упора затягивать не следует, давая листам возможность незначительного смещения. Если есть возможность получить дуговую балку для стропил, тогда можно обойтись и без сварки. Для того чтобы не повредить материал во время монтажа, транспортную упаковку до завершения процесса снимать не стоит. Для защиты торцевых стыков применяются специальные накладки или же перфорированная лента с микрофильтрами.

Профнастил

Этот материал также является очень популярным при возведении навеса для авто. Он очень прочен и долговечен. Ему можно придать абсолютно любого оттенка, при этом создав неповторимый дизайн навеса.

Важные моменты при монтаже профнастила:

Листы следует обязательно монтировать внахлест.
Саморезы необходимо приобретать только оцинкованные, а для избегания повреждения во время прикручивания, нужно дополнительно использовать резиновые шайбы-прокладки.
Начинать фиксацию листов профнастила следует в крайних углах, после чего переходить на всю поверхность.

Дерево

В основном, полностью деревянную конструкцию навеса не делают, так как кровля будет впитывать воду и разрушатся, из дерева изготавливают стойки, обрешетку и каркас. Покрывают кровлю в этом случае чаще всего шифером. Если же, все-таки, вы желаете сделать цельную деревянную конструкцию, тогда в этом случае необходимо потратить достаточно много сил на достижение идеально ровных поверхностей для того, чтобы можно было плотно состыковать материал. Также необходимо не забыть о покрытии деревянного кровельного материала водозащитным составом.

Однако очень гармонично и эффектно будет смотреться, если навес будет сочетаться с дизайном вашего дома. Побеспокойтесь о том, чтобы кровельный материал дома и навеса для автомобиля был одинаковым, это как ничто лучше подчеркнет весь стиль ваших построек.

Декорация навеса для авто

Украсив, добавив некие элементы к вашему уже готовому навесу для автомобиля, можно создать неповторимую композицию, идеально вписывающуюся во весь дизайн ландшафта. Самые распространенные элементы декора, применяемые к навесам:

Ковка. В вашем навесе очень красиво и гармонично будут смотреться кованые элементы, которые без проблем можно приобрести в любом
Дерево. Прекрасно преобразят ваше «убежище» для автомобиля деревянные элементы декора. Крепятся они с помощью саморезов или клея.
Перголы. Перголы представляют собой сетку, предназначенной для выращивания вьющихся растений. Как же красиво будет смотреться навес оплетенный красивыми вьющимися розами или другими растениями, кроме того, такая композиция создаст дополнительную тень и защиту от ветра и осадков.
