Несъемная опалубка для фундамента варианты устройства. Несъемная опалубка фундамента

Из монолитного железобетона не обойтись без устройства опалубки. В традиционном понимании опалубка представляет собой ограждающую конструкцию чаще всего из деревянных конструкций, которая служит для придания точных геометрических параметров и положения в пространстве изделиям из бетона. После отверждения бетонного раствора опалубка удаляется. Однако есть альтернативный способ, позволяющий оставить опалубку в качестве составной части строительной конструкции.
Такая технология называется несъемной опалубкой ПЕНОПЛЭКС®. Этот способ позволяет сократить объем строительно-монтажных работ на один этап – исключить распалубливание, а самое главное – отпадает необходимость в деревянной опалубке, которая составляет значительную часть при производстве работ и далее по ходу работ утилизируется.
Уникальная технология с утеплителем ПЕНОПЛЭКС® помогает улучшить многие характеристики строительной конструкции. Несъемная опалубка ПЕНОПЛЭКС® также выполняет функцию теплоизоляции для фундаментной и цокольной частей будущего дома. Методика устройства несъемной опалубки уже давно и активно используются в Европе и это связано, в первую очередь, с энергоэффективностью возводимых строительных конструкций.

Несъемная опалубка для частного домостроения

Применение ленточного фундамента в частном домостроении обусловлено его универсальностью, надежностью и доступной ценой. Один из самых дорогих этапов создания малозаглубленного и заглубленного ленточного фундамента – это устройство опалубки для фундамента. Несъемная опалубка ПЕНОПЛЭКС® позволяет значительно удешевить и ускорить технологический процесс. Выступающая над поверхностью земли часть ленточного фундамента становится цоколем будущего дома, который уже утеплен качественной теплоизоляцией ПЕНОПЛЭКС®. Таким образом, данная технология позволяет соединить создание опалубки и утепление фундамента с цоколем в единый процесс.

Крепление несъемной опалубки ПЕНОПЛЭКС®

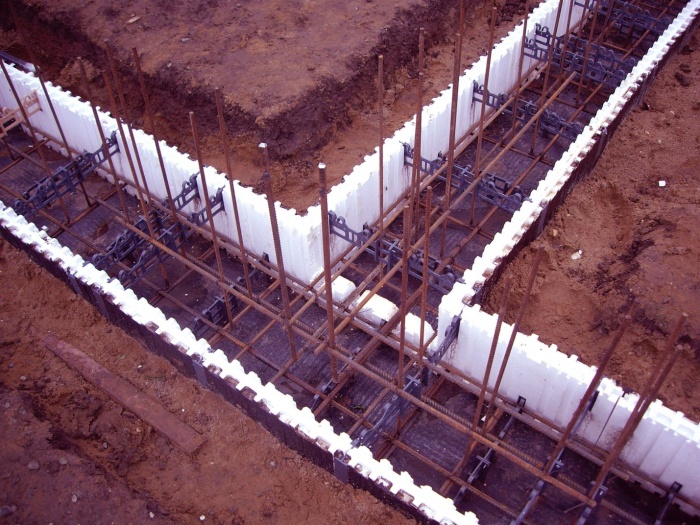

Крепление несъемной опалубки ПЕНОПЛЭКС® происходит с помощью универсальной стяжки. Благодаря удлиняющему элементу стяжки можно регулировать толщину бетонной стяжки. Такая стяжка будет универсально использоваться как при устройстве фундаментов, так и при устройстве стен.

Вид универсальной стяжки в собранном виде:

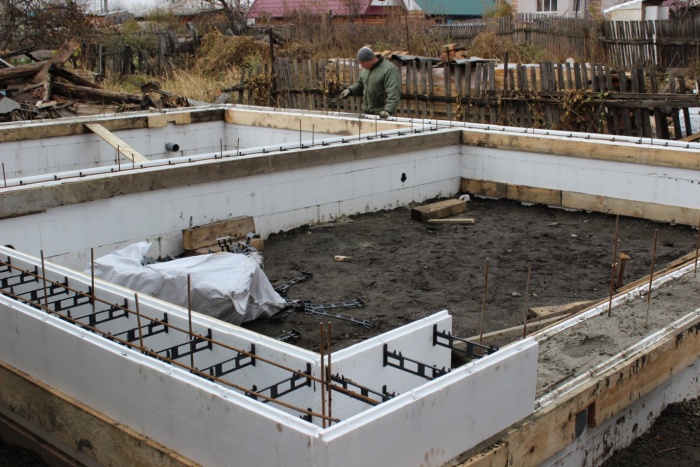

Устройство несъемной опалубки ПЕНОПЛЭКС® с применением универсальной стяжки, как правило, выглядит следующим образом:

1. Внешний слой: ПЕНОПЛЭКС®

2. Внутренний слой: ПЕНОПЛЭКС®

3. Универсальная стяжка несъемной опалубки

4. Арматурный каркас

Ускорение проведения строительных работ. Ускоряется и упрощается строительство за счёт объединения нескольких операций в одной. Несущие конструкции и теплоизоляция монтируются за один технологический цикл.

Экономия финансовых средств. Высоких затрат на опалубку, которая после демонтажа утилизируется, не потребуется. Утеплитель ПЕНОПЛЭКС® также позволяет получить ровную поверхность стен фундамента, что снижает расход бетонной смеси.

Увеличение надежности конструкции. Главный элемент несъемной опалубки – надежный утеплитель ПЕНОПЛЭКС® впоследствии становится частью конструкции стен.

Высокая прочность конструкции. Благодаря высокой прочности на сжатие (более 20 тонн на 1 м2) ПЕНОПЛЭКС® не проминается и не продавливается под действием бетонной смеси.

Герметичность конструкции. Нулевое водопоглощение и ступенчатая кромка по периметру ПЕНОПЛЭКС® позволяет монтировать плиты максимально герметично друг к другу и исключить протечки воды и бетонной смеси.

Защита от биоповреждения. Защищая несущие элементы конструкции от неблагоприятного воздействия внешней окружающей среды, биостойкая и экологичная теплоизоляция ПЕНОПЛЭКС® продлевает срок их эксплуатации.

Исключение теплопотерь дома. Использование качественной теплоизоляции ПЕНОПЛЭКС® позволяет предотвратить промерзание грунта и поступление холода к фундаменту. Неизменный низкий коэффициент теплопроводности 0,032 Вт/м∙ºК ПЕНОПЛЭКС® исключает теплопотери дома через фундамент, соответственно внутренние помещения остаются теплыми.

Важным фактором, отличающим технологию несъемной опалубки от традиционного устройства ленточного фундамента, является то, что при этой технологии тепловой контур бетонного сердечника фундамента будет полностью замкнут. (это позволит сэкономить до 11 % тепловой энергии)

Стоимость устройства несъемной опалубки, по сравнению с обычной технологией будет примерно на 20% дешевле. В расчете, подразумевается, что ленточный фундамент будет теплоизолироваться и в том и в другом случае.

Рассмотрим монолитное строительство ленточного фундамента дома 12м на 12м с несущей стеной посередине с применением ПЕНОПЛЭКС, в качестве теплоизоляционных панелей

Фундамент с применением съемной деревянной опалубки				Фундамент с применение несъемной опалубки ПЕНОПЛЭКС
Параметры	Количество		Стоимость	Параметры	Количество	Цена	Стоимость
МАТЕРИАЛЫ
Объем деревянной опалубки, доска 150х50мм + колышки + распорки		8000		Объем деревянной опалубки	0	0	0
Объем ПЕНОПЛЭКС(цоколь, отмостка)				Объем ПЕНОПЛЭКС (опалубка+отмостка)	9,576	5000	47880
Бетон, куб.метр				Бетон, куб.метр	13,83	4000	55320
Арматура 4 стержня d12, кг				Арматура 4 стержня d12, кг	213	32	6816
				Арматура хомуты d8 с шагом 0,3м, кг	150	32	4800
Вязальная проволока, кг				Вязальная проволока, кг	5	450	2250
Крепеж для опалубки (шпилька 65 руб + 2 гайки по 5 руб)- 4шт/м.пог.				Крепеж для опалубки (Стяжка+Удлинитель) 8 шт./м.пог.	460	50	23000
Гвозди 2,5Х50 (20 шт 1 м.п.)				Тарельчатый винтовой крепеж (6 шт\м.п.)	346	12	4152

Изготовление армокаркаса, монтаж щитов опалубки, монолитные работы, демонтаж щитов опалубки, демонтаж шпилек, м3	13 , 82	8000	110560	Монтаж опалубки, армирование, монолитные работы, м3	13 , 82	6000	82920
Утепление фундамента, м2	28,8	300		Утепление фундамента
ТРАНСПОРТ
Доставка ПЕНОПЛЭКС				Доставка пиломатериалов
Доставка пиломатериалов				Доставка ПЕНОПЛЭКС
Доставка арматуры				Доставка арматуры
Доставка арматуры				Доставка арматуры

ИТОГО МАТЕРИАЛЫ			150 160,80	ИТОГО МАТЕРИАЛЫ			144 218,00
ИТОГО РАБОТЫ			119 200,00	ИТОГО РАБОТЫ			82 920,00
ИТОГО ТРАНСПОРТ			20 000,00	ИТОГО ТРАНСПОРТ			15 000,00
ИТОГО			289 360,80	ИТОГО			242 138 , 00

Использование универсальной стяжки совместно с плитами ПЕНОПЛЭКС ФУНДАМЕНТ® в качестве несъемной опалубки позволяет:

Выставить точные размеры и минимизировать перерасход бетонной смеси.

Минимизировать трудовые затраты. Монтаж с помощью универсальных стяжек удобен и прост.

Закрепить арматуру прямо на стяжки, что значительно упростит монтаж.

Теплоизолировать фундамент как с внешней, так и с внутренней стороны, что существенно сократит тепловые потери. При отоплении нет необходимости прогревать весь объем фундамента.

Реализовать конструкцию сложного фундамента (например, ленточного в форме тавра)

Сократить сроки производства работ и материальные издержки.

Фундаментные бетонные основания пользуются большой популярностью в частном домостроении. При возведении большинства типов фундаментов просто не обойтись без такого важного конструктивного элемента, как опалубка. Она обеспечивает заданные очертания бетонного элемента и геометрические размеры.

Несъемная опалубка - это отдельные элементы или блоки. На месте монтажа фундамента они собираются в единую конструкцию. Такая конструкция используется при возведении железобетонных и бетонных сооружений и конструкций.

Коробчатая конструкция бывает двух видов:

Формообразующая конструкция бывает различных видов. Она может изготавливаться из различных материалов:

Особенности опалубки для фундамента из пенополистирола

Технология используется в таких целях:

для утепления складов и различных промышленных помещений с обогревом;
для утепления различных бассейнов;
для утепления тёплых подвалов;
для строительства жилья.

Что такое пенополистирол?

Это газонаполненный материал.

Для изготовления пенополистирола используют такие материалы:

Рассмотрим состав пенополистирола:

Современный пенополистирол изготавливают беспрессовым методом. Такой способ изготовления позволяет увеличить водопоглощение до 350%.

Элементы коробчатой конструкции представляют собой блоки. Эти блоки формируются плитами марки ПСБ-С.

Рассмотрим характерные особенности:

Специальные перемычки обеспечивают расстояние между стенками. При этом расстояние между стенками должно соответствовать толщине бетона. Этот параметр может варьироваться от 15 до 40 см. При этом учитывается назначение опалубки из пенополистирола.
Угловые элементы используются для оформления поворота.
Блоки выпускаются 2 размеров (100 см и 200 см.).

Преимущества

Опалубка из пенополистирола обладает как преимуществами, так и недостатками. Рассмотрим сначала преимущества:

Долговечность. Пенополистирол изготавливается только из высококачественных материалов. Поэтому эта продукция долговечна.
Доступно большое количество разнообразных блоков. Для каждого типа фундамента необходимо использовать определённые блоки. Чаще всего такие блоки используют для заливания свайных и ленточных фундаментов.
Для установки опалубки из пенополистирола не потребуется специальная грузоподъёмная техника. Все работы можно выполнять вручную. И также для монтажа потребуются стандартные инструменты.
Монтаж опалубки из пенополистирола могут проводить низкоквалифицированные рабочие. То есть строителям необязательно обладать специальными навыками и знаниями. Можно воспользоваться услугами частных застройщиков, которые имеют небольшой опыт. Это позволит значительно снизить затраты.
Заливка бетона при отрицательных температурах может оказаться губительной. Формообразующая конструкция поддерживает необходимый температурный режим. Поэтому бетон сохранить свои прочностные характеристики. Проводить завивку можно в зимнее время года. При застывании бетона выделяется тепло. Этого тепла будет достаточно для поддержания необходимого температурного режима.
Формообразующая конструкция не впитывает влагу. Поэтому бетон сохраняет свои свойства.
Изготавливается из материалов, которые не подвержены гниению.
Блоки монтируются проходы, которые используются для различных коммуникаций.
Может использоваться в любое время года.
Превосходные теплозащитные свойства. В поперечном сечение фундамента значительно уменьшается перепад температуры. Это способствует увеличению долговечности. А также значительно снижается воздействие температуры.
Простота и высокая скорость установки. Даже не квалифицированные строители могут возвести фундамент за короткий срок.
Высококачественная конструкция. Формообразующая конструкция обладает превосходными характеристиками.

Недостатки

А теперь рассмотрим недостатки:

Пенополистирол подвержен влиянию ультрафиолетовых лучей. Поэтому изделия необходимо снаружи. Для этого можно использовать полужесткий или жёсткий готовый листовой материал. Он обеспечит превосходную защиту от воздействия лучей.
Прочность фундамента может снижаться из-за пенополистирольных перемычек. Поэтому требуется так называемое усиление. Для этого используют специальную поперечную арматуру.
Нужно использовать отдельную гидроизоляцию.
Укладывать бетон необходимо равномерно. Поэтому этот процесс занимает много времени.
Высокая стоимость.
Плохая теплоизоляция в нижней части фундамента.
Нужно облицовывать стены.

Где купить и по какой цене?

Продукцию можно приобрести в строительных магазинах вашего города. Есть фирмы, которые предоставляют услуги по заливке и монтажу. Если вы хотите сэкономить денежные средства, тогда купите продукцию напрямую у фирмы, которая занимается изготовлением опалубки.

Ориентировочные цены на продукцию:

Перемычка 10 р.
Заглушка 20 р.
Стеновой (угловой) 780 р.
Поворотный 800 р.
Торцевой 780 р.
Стеновой 800 р.
Угловой 135° 500 р.
Угловой 90° 500 р.
Стандартный 495 р.

Применение несъемной опалубки для фундамента из пенополистирола

Для заливки фундамента обязательно нужно использовать так называемый формующий элемент. Для этого используют опалубку. Съёмная опалубка имеет большое количество недостатков. Поэтому сегодня большой популярностью пользуется несъемная опалубка из пенополистирола.

Подготовительные работы

Сначала рассмотрим подготовительные работы. Сначала специалист должен разработать проект. После этого нужно выровнять и расчистить строительную площадку. Для этого нужно использовать строительную технику. Потом проводят разметку площадки. Это позволяет определить контуры фундамента.

Сборка опалубки

Теперь перейдём к самому ответственному этапу:

Сначала нужно забить арматурные прутья в песчано-гравийную подушку.
Потом заливается бетон (сверху подушки). Таким образом, выравнивается дно.
Теперь необходимо дождаться застывания бетона.

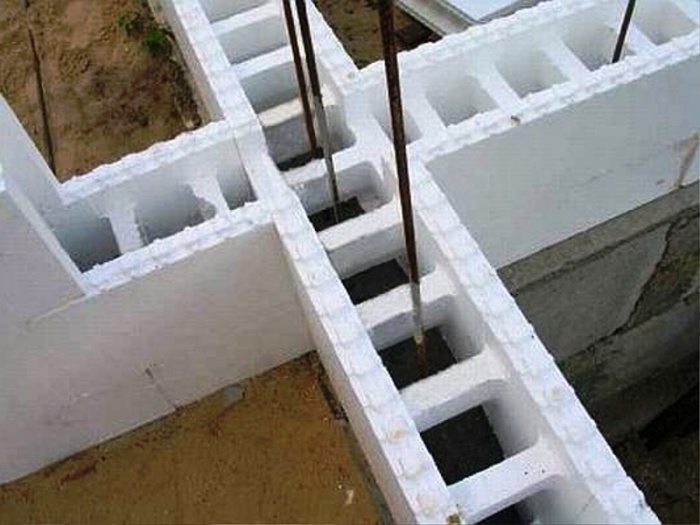

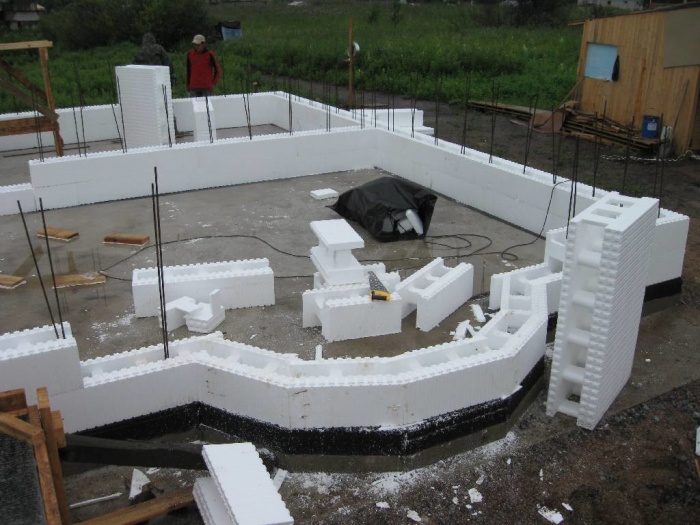

На арматурные прутья насаживают блоки. Выступы одного блока вставляются во впадины другого. Конструкция собирается из отдельных блоков. При этом перемычки расположены внутри. И также блоки крепятся дополнительными скобами. Блоки разрезаются пополам на углах.
Для повышения прочности конструкции используется специальная пена. Угловые элементы применяются для укрепления углов.
Если возводится большой фундамент, тогда нужно использовать дополнительное крепление. Для укрепления можно использовать обычные доски. Они крепятся при помощи распорок.

Укладка арматуры

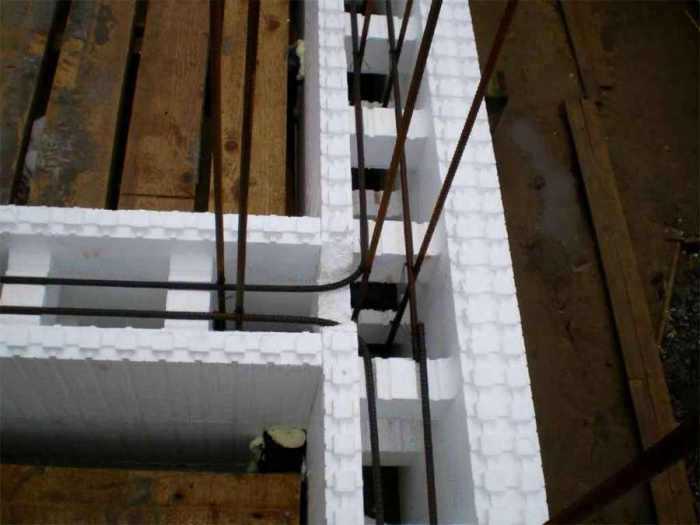

В коробчатую конструкцию нужно заложить металлическую арматуру. В каждом блоке есть место, предназначенное для арматуры.

Прежде всего необходимо установить стальные вертикальные стойки. Они обеспечивают устойчивость всей конструкции. После этого устанавливают горизонтальную арматуру. Её нужно устанавливать продольно. Арматуру обязательно перевязывают проволокой.

Места для коммуникаций

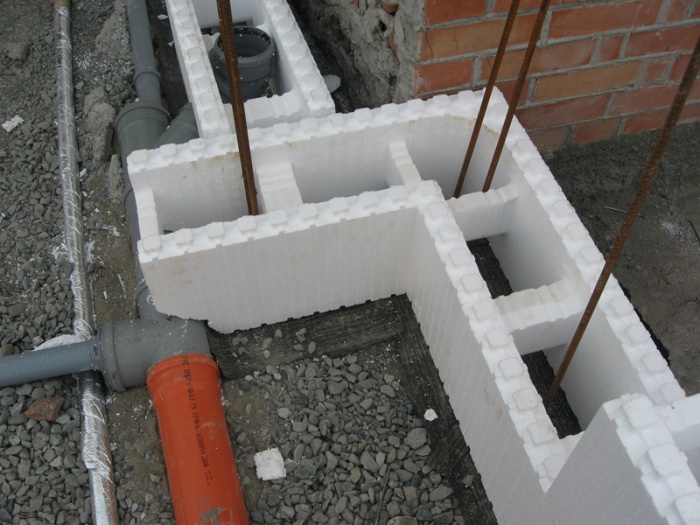

Нужно сделать так называемые проходные отверстия для установки коммуникаций. Как их сделать? Поперечные куски труб закладывают в блоки. Проходы нужно делать в разных местах.

Прочитал в интернете много информации. И принял решение использовать несъемную опалубку из пенополистирола. На сегодняшний день уже завершаются строительные работы. Осталось только сделать внутренний ремонт. Дом получился очень прочным и тёплым. Я результатом очень доволен.

Опалубка из пенополистирола только начинает входить в широкое применение. Главным недостатком этого строительного материала является высокая стоимость. Именно по этой причине многие отказываются от его использования.

Преимущества и недостатки опалубки для фундамента из пенополистирола, отзывы строителей

Опалубка из пенополистирола начинает входить в широкое применение, она позволяет возводить здания по новым технологиям, обладает высокой прочностью и надёжностью. Недостатком этого стройматериала является высокая стоимость.

Несъемная опалубка для фундамента представляет собой конструкцию, состоящую из арматуры и панелей, изготовленную в виде полой коробки, в которую заливают бетонный раствор.

Данное изделие обеспечивает много преимуществ по сравнению с классическими методами строительства. Кроме основной функции, блочная модульная конструкция играет роль дополнительной теплосберегающей прослойки.

Преимуществом является высокая устойчивость к воздействию влаги, легкая сборка и монтаж.

Что такое несъемная опалубка

Несъемная конструкция остается на фундаменте после его затвердевания, выполняя утепляющую функцию

Несъемная опалубка является продуктом технологического прогресса и разработана для сокращения трудовых затрат и времени ведения строительства. Перед тем как начать возведение фундамента, нужно изучить, что такое несъемная и съемная опалубки, их достоинства и недостатки. На основании этих знаний можно подобрать наиболее подходящий вариант для каждого конкретного случая.

Конструкция несъемной опалубки состоит из панелей и блоков, которые собирают в единую конструкцию для укладки монолитного бетонного основания. Она позволяет объединить 2 операции в одном технологическом цикле.

Конструкция возводится намного быстрее

Технология несъемной опалубки предусматривает изготовление внутренних стенок с рельефной поверхностью для лучшего сцепления материала с бетоном.

Несущая конструкция с высоким сопротивлением теплопередачи возводится гораздо быстрее, чем при монтаже фундамента со съемной формой. Не затрачивается время на дополнительные мероприятия по утеплению основания.

Теплоизоляционный слой защищает не только готовое основание, но и предотвращает резкое высыхание/замерзание бетона во время монтажа.

Область применения

Фундамент из блоков для несъемной опалубки применяется в многоэтажном и частном строительстве.

Подходит для монтажа основания жилых, общественных, производственных зданий и сооружений.

Применение несъемных блоков для строительства бассейнов позволяет значительно сократить потери тепла воды в резервуаре.

Из пенополистироловой, бетонной, и др. формы можно монтировать не только фундамент, но и стены.

Преимущества

Блоки опалубки легко соединяются между собой

Блоки несъемной опалубки для фундамента обладают многими достоинствами по сравнению с использованием съемной деревянной формы:

Элементы конструкции собирают по принципу конструктора, в них предусмотрены пазы и соединения по типу гребень-паз.
Для монтажа деревянной съемной формы нужно выполнять расчет нагрузки от бетона, чтобы она не распалась под его давлением, и монтировать элементы строго по уровню. Несъемные блоки выгодно отличаются тем, что все элементы легко соединить между собой в одной плоскости. Угловые соединения гарантируют образование прямого угла 90 градусов.
Служит дополнительным элементом каркаса, при этом увеличивается прочность основания.
Высокие показатели пенополистирола по теплосбережению и шумоизолпяции позволяют сократить расходы на отопление дома в процессе эксплуатации.
Технология способствует продлению срока эксплуатации здания.
Облегчает отделочные работы за счет создания идеально ровной поверхности.

Применение несъемной опалубки позволяет отказаться от монтажа армированного пояса и дальнейшего утепления стен.

Недостатки

При заливке бетона, избавьтесь от пузырьков воздуха в смеси

Как и у всех строительных материалов, есть свои недостатки и у несъемной формы под основание.

При заливке цемента в полость между блоками нужно уплотнять бетон строительным глубинным вибратором, иначе могут образоваться пустоты, которые снизят прочность конструкции.

Основание по технологии строительства нуждается в монтаже гидроизоляции.

Формы из пенопласта и полистирола разрушаются и крошатся под воздействием ультрафиолета.

Высокая цена материала часто заставляет отказаться от такого варианта в строительстве.

Виды

Применение несъемной опалубки, которая по окончании строительных работ остается единым целым с фундаментом, ускоряет и облегчает процесс строительства. Подробнее о блоках опалубки смотрите в этом видео:

Виды несъемной опалубки и материалы, используемые для изготовления формы под основание:

№	Вид материала	Характеристики
1	Пенополистирол	Подразделяется на пенопласт и экструдированный полистирол. Представляет собой пустотелые блоки. Внешняя сторона более толстая по сравнению с внутренней, так как она выполняет функцию сохранения тепла. Открытый материал разрушается под воздействием солнечных лучей, поэтому нуждается в дополнительной отделке. Лучше не экономить и выбрать более прочный полистирол.
2	Пенополистирол бетон	Сочетает в себе преимущества обоих материалов. Блоки обладают устойчивостью к трещинам, легкие в обработке, имеют малый вес. Высокие показатели по термоустойчивости, влагостойкости.
3	Цементно-стружечные плиты	Применяют как щиты для заливки фундамента. Изготавливаются на основе цемента (обеспечивает плотность на сжатие) и древесной стружки (повышает прочность на изгиб). Соединяются между собой деревянными или металлическими перемычками. Требуют укладки гидроизоляционного материала. По такой поверхности легко выполнять отделочные работы штукатуркой.
4	Металлическая сетка	Применяется для устройства элементов, к которым не предъявляются требования иметь ровную поверхность.
5	Профильный настил	Одновременно играет роль армирования и отделочного материала.

Наиболее востребованы несъемная бетонная опалубка и пенополистирольная форма. Можно приобрести материал и собрать форму своими руками или купить готовые блочные щиты с армированными перегородками между ними. Заводская продукция обеспечит более высокое качество.

Применение технологии несъёмной опалубки позволяет в один приём придать опорному основанию необходимую форму и обеспечить водонепроницаемость, утепление и другие необходимые функции фундамента, которые определяются как гидрогеологией на участке, так и климатическими условиями в регионе строительства.

Несъёмная опалубка для фундамента

Такая технология формирования опорного основания дома появилась сравнительно недавно - примерно 15 лет назад и сразу завоевала популярность у строителей и проектировщиков. Применение несъёмной опалубки обеспечивает новые возможности при возведении фундаментов и цельнолитых зданий, позволяет сократить количество операций технологического цикла и удешевить строительство.

Несъёмная опалубка выполняет своё основное назначение - формирование фундамента при заливке бетона - и ряд дополнительных функций: температурную защиту, гидроизоляцию и шумопоглощение.

Фотогалерея: несъёмная опалубка различных видов

Бетонные блоки - доступный материал для несъёмной опалубки с возможностью усиления порядовым армированием Блоки из пенопласта очень лёгкие и отлично удерживают тепло Фибролит - недорогой и надёжный материал для несъёмной опалубки. Он обладает всеми необходимыми свойствами и позволяет фундаменту «дышать»
Несъёмная опалубка из плоского шифера просто устанавливается и создает прочную форму для заливки

Основные требования к несъёмным опалубкам

Как было отмечено выше, основным отличием несъёмной опалубки является то обстоятельство, что после заливки бетона она становится конструктивным элементом фундамента. Применяемые материалы должны иметь достаточную прочность, чтобы выдерживать высокое давление бетонного раствора. Но одновременно они должны выполнять и другие необходимые функции - обеспечивать гидроизоляцию и предотвращать потери тепла.

В наибольшей степени этим требованиям отвечают пенополистирол и арболит. Фундаменты из них не нуждаются в дополнительном утеплении и имеют значительно меньший вес, чем аналогичные устройства из кирпича, что снижает удельную нагрузку на грунтовое основание.

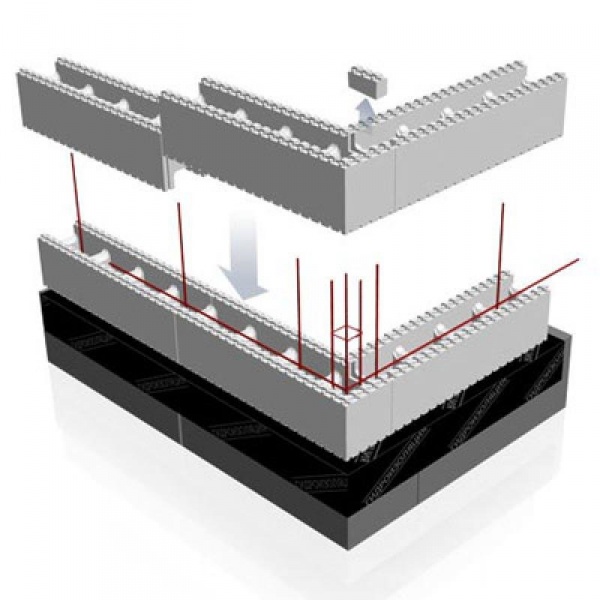

Порядок формирования опалубки напоминает процесс кирпичной кладки, но выполняется без «перевязки». Это возможно потому, что блоки имеют выступы, позволяющие устраивать их сцепление между собой. Кроме того, блоки по ширине стягиваются винтовыми креплениями, которые значительно увеличивают прочность боковых стенок.

Блоки для несъёмной опалубки укладываются вплотную друг к другу и фиксируются при помощи специальных пазов

Одно из основных требований к несъёмным опалубкам - малая величина зазоров между их деталями (не более двух миллиметров) для предотвращения протечек бетона при заливке.

Другое очевидное требование к таким устройствам - высокая адгезия контактного слоя с бетонным раствором.

Материалы для опалубки: преимущества и недостатки

Для изготовления несъёмной опалубки могут применяться несколько разновидностей материалов.

Лист металлический

В зависимости от требуемой прочности толщина листов может составлять от 0,7 до 4,0 миллиметров. Преимущества этого материала заключаются в возможности формирования любых переходов, нестандартных поворотов и других элементов конфигурации опалубки. К металлу можно приваривать дополнительные стягивающие детали для увеличения жёсткости конструкции. На внешнюю поверхность листов наносится защитное покрытие, которое обеспечивает надёжную гидроизоляцию фундамента. Единственным недостатком опалубки из металлических листов можно считать высокую итоговую стоимость изделия.

Только стальной лист позволяет строить надежные фундаменты сложной формы

Литые железобетонные блоки

Применение такой опалубки выгодно тем, что бетонная заливка при застывании хорошо схватывается с родственным по составу материалом блоков, образуя прочный монолитный каркас фундамента. Это позволяет уменьшить расход бетона и снизить общую стоимость конструкции. Главным недостатком данной технологии является большой вес блоков, из-за чего при монтаже приходится использовать грузоподъёмную технику.

При застывании бетон схватывается с опалубкой и образует прочный монолитный фундамент

Фанера, древесина

Опалубка из таких материалов просто изготавливается и сравнительно недорого стоит. Существенным недостатком является ограниченный срок службы ввиду подверженности дерева процессам гниения. Поэтому из древесных щитов обычно делают штатную многоразовую опалубку. Фанера в водостойком исполнении с бакелитовыми связующими часто используется в качестве лицевого материала на несъёмных конструкциях.

Деревянная опалубка обычно демонтируется после затвердевания бетона. Для обеспечения необходимой прочности ее укрепляют боковыми подпорками и стяжками

Цементно-стружечные плиты, арболит, фибролит

Это материалы близки по свойствам, поскольку имеют сходный состав. Они производятся из цемента высоких марок и наполнителей из древесных стружек. Для несъёмной опалубки используются в виде готовых блоков. Основные преимущества - простота монтажа и низкая теплопроводность. Среди недостатков ЦСП называют высокий вес изделий, который создаёт определённые проблемы как при транспортировке, так и при монтаже.

Блоки из пенополистирола

Пенополистирол является лидером среди материалов для несъёмной опалубки. Сборка опалубки из таких блоков производится как в конструкторе «Лего», а небольшой вес изделий позволяет перемещать их вручную. В комплекте поставки предусмотрены комплектующие, которые позволяют собирать опорное основание любой формы. Недостаток - гигроскопичность и неспособность противостоять одновременному воздействию воды и низких температур.

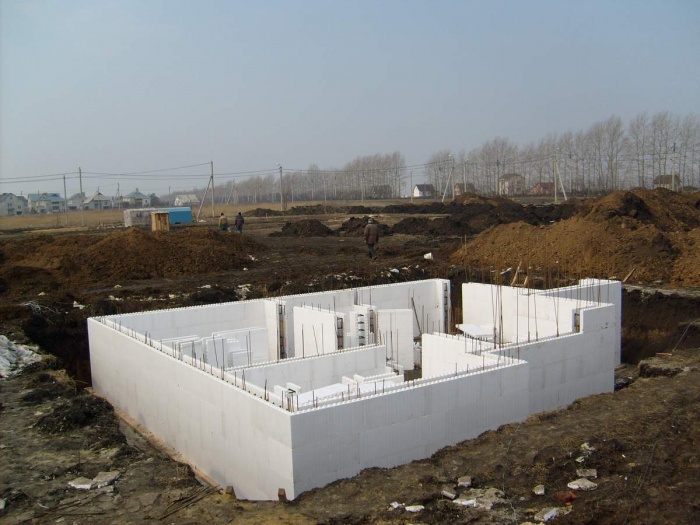

Блоки из пенополистирола - самый популярный материал для несъёмной опалубки. Они легко укладываются, мало весят и образуют прочную конструкцию необходимой формы

Профилированный стальной лист

Этот материал (профиль «М») применяется в качестве несъёмной опалубки при изготовлении перекрытий. Он значительно усиливает конструкцию и увеличивает срок службы перекрытий за счёт защитного покрытия внешней поверхности листа. При его использовании можно отказаться от сплошного ленточного фундамента в пользу свайно-плитных конструкций.

Несъёмная опалубка из профлиста - лучший вариант устройства бетонных перекрытий

Технических недостатков у этого материала практически не существует.

Монтаж несъёмного каркаса для фундамента

Прежде чем рассматривать процесс установки каркаса, нужно определиться с конструкцией и размерами опорного основания. Для этого следует провести ряд обязательных мероприятий.

Подготовительные работы

Они заключаются в следующем:

Произвести разведочное бурение нескольких скважин для уточнения гидрогеологической обстановки на месте строительства. Для выполнения этой работы лучше пригласить специалистов, которые возьмут пробы и проанализируют их в лабораторных условиях. Целью является выяснение качества грунтов, определение их несущей способности, а также глубины расположения водоносного слоя. Услуги разведочного бурения обойдутся в 6–9 тысяч рублей.
Разработать чертёж фундамента с размерами на основании расчётов и лабораторных данных.
Расчистить участок, на котором будет установлен фундамент, от растительности, включая кусты и деревья. Удаление растений производится не только по контуру фундамента, но и на несколько метров от него.
Под фундамент расчищают площадку на несколько метров длиннее и шире его проектных размеров
Выполнить разметку фундамента по ранее разработанному чертежу. Для этого можно использовать колышки и строительный шнур. Если в доме планируется впоследствии установить твердотопливную печь, её опорное основание включается в план фундамента и выполняется вместе с основным строением.
Разметка под заливку фундамента выполняется с помощью шнуров и колышков. Обязательно нужно проверить равенство диагоналей полученного четырёхугольника
Вырыть траншею по установленной разметке на проектную глубину.
Сделать дренажную засыпку по дну траншей. Для этого используется речной песок, насыпаемый слоем порядка 15 сантиметров. Поверх песка насыпают слой гравия средней фракции толщиной до 20 сантиметров.
Тщательно утрамбовать дренажный слой виброплитой. При этом засыпка и грунт просядут, компенсируя толщину дренажного слоя, и отметка опоры фундамента вернётся на проектную глубину.
Дренажная засыпка состоит из последовательно уложенных слоев песка и гравия толщиной 15–20 см каждый. Их необходимо утрамбовать виброплитой
Проверить горизонтальность дна траншей. Лучше всего использовать лазерный строительный уровень.
Уложить поверх дренажного слоя гидроизоляцию. Традиционно для этого применяется рубероид.

Сборка опалубки

Далее начинается собственно монтаж несъёмной опалубки. Обычно она поставляется в виде прямоугольных блоков с готовыми сочленениями между собой. При правильной сборке конструкция будет представлять собой довольно герметичную форму для заливки бетонного раствора. В комплект поставки входят стяжные шпильки, шайбы и гайки к ним. Кроме основных элементов фундамента нужно приобрести дополнительные переходные изделия, позволяющие сформировать фундамент любой сложности.

При установке металлической несъёмной опалубки внутренние стяжки могут быть изготовлены по месту. Отрезки нужной длины нарезают болгаркой и приваривают в нужных местах внутри опалубки. Кроме того, по внутренней поверхности стального листа приваривают «усы» из гнутой проволоки толщиной 5–6 миллиметров. На опалубках для тяжёлых фундаментов конструкция может быть усилена рёбрами жёсткости из стальных уголков или других профилей.

На бетонных блоках поперечные перемычки предусмотрены в их конструкции и не нуждаются в дополнительном усилении. В них имеются желобки для укладки продольной арматуры. Поперечные стяжки должны обеспечивать жёсткость конструкции, чтобы боковые стенки не выгибались под воздействием массы бетона при заливке.

Видео: как сделать фундамент с применением опалубки из пенополистирола

Установка прутков производится по мере размещения поперечин начиная с нижнего ряда. Каждый пруток укладывается на всю длину и крепится к стяжкам вязальной проволокой. Расстояние между ними должно составлять 14–15 сантиметров. После сборки нижнего ряда в таком же порядке монтируется следующий, и так далее по всей высоте фундамента.

Армирование фундамента выполняется из металлических прутков, скрепленных вязальной проволокой

Прутки арматуры не должны оканчиваться или начинаться с угла или места пересечения полос фундамента. В этих местах они загибаются или проходят прямо. Вертикальные стойки арматуры могут опираться на дренаж.

Бетонирование

Заливку опалубки бетоном можно произвести самостоятельно, а можно выполнить с привлечением бетононасоса и бригады бетонщиков. Выбор зависит от размера фундамента и предполагаемого объёма работ.

Заливку большого фундамента лучше выполнять при помощи специальной техники

Отливка фундамента должна производиться в непрерывном режиме . Только в таком случае он будет по-настоящему монолитным и прочным.

Процесс заливки происходит послойно до достижения необходимой высоты. Очередной слой заливается по предыдущему до начала отвердения раствора. При этом залитый слой нужно постоянно протыкать прутьями, не допуская образования воздушных пузырей в массе раствора. Лучший результат даёт применение специальных вибраторов для уплотнения заливки. Если формирование фундамента производить с перерывами, в нём неминуемо образуется шов, на месте которого впоследствии весьма вероятно опоявление трещины со всеми вытекающими последствиями.

Видео: бетонирование фундамента

Несъёмная опалубка своими руками

Установить опалубку можно самостоятельно. Главное - правильно подобрать материал, подходящий к конкретному фундаменту по проекту. Важно также закупить комплектующие изделия для углов, переходов и сопряжений. Для этого может понадобиться квалифицированная консультация менеджера строительного магазина.

Порядок монтажа

Перед началом установки блоков фундамента для него нужно устроить основание. Это делается засыпкой гравийной подушки толщиной до 15–20 сантиметров. Слой нужно тщательно разровнять и пролить водой для уплотнения. Для фундаментов под тяжёлые строения производят предварительное бетонирование раствором толщиной 10–12 сантиметров.

Если фундамент будет воспринимать большие нагрузки, на грунт предварительно заливают плиту из тощего (с пониженным процентным содержанием цемента относительно песка и наполнителя) бетона

Второй обязательной операцией является устройство гидроизоляции. По насыпному слою её выполняют из рубероида или полиэтилена. По предварительной заливке можно использовать битумную мастику.

Перед установкой опалубки на дно траншеи укладывается гидроизоляционный слой. Его можно сделать из полиэтиленовой плёнки или из рубероида

Нижний слой фундамента формируется из блоков с донышками. Начинать нужно от угла, тщательно выставляя блок. Контроль прямолинейности производится по предварительно натянутому шнуру между углами.

Вниз укладываются блоки несъёмной опалубки с донышками, начиная с угла

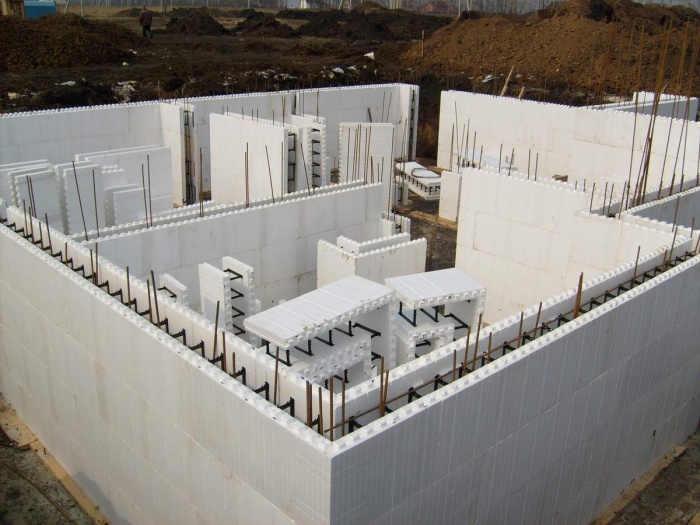

Второй и последующие слои собираются из блоков со сквозными проёмами. Ориентирование этих деталей не составляет труда, поскольку блоки устанавливаются в паз-гребень.
Внутри собранной опалубки устанавливается армирующий каркас
Чтобы обеспечить качественную заливку, нужно её первую часть выполнить уже на этом этапе. При этом обязательно использование глубинного вибратора, чтобы избежать образования воздушных пробок в массе бетона. «Штыковой» способ с использованием штыря не всегда эффективен.

Устройство дальнейших слоёв до проектной отметки по высоте производится аналогично.

Изготовление блоков своими руками

Проще всего самостоятельно изготовить блоки несъёмной опалубки на основе бетона. Наполнителями в этом случае является древесная щепа или шарики пенополистирола в количестве до 70% по объёму. Бетон заливается в разборные металлические формы. Окончательное формирование блоков производится на вибрационном столе, затем изделия в формах помещаются под навес до полной готовности. Процесс длительный, поэтому заготовку блоков начинают заранее. Большая продолжительность затвердевания является главным недостатком процедуры самостоятельного изготовления несъёмной опалубки из бетонных блоков.

Видео: самостоятельное изготовление бетонных блоков для несъёмной опалубки

Применение технологии литья фундаментов в несъёмные блоки позволяет значительно повысить производительность труда при их возведении. При этом исключается необходимость выполнения других операций, в частности, установки утеплителя или гидроизоляции. В итоге казавшиеся большими затраты нивелируются отказом от дополнительных дорогостоящих работ. Кроме того, тщательно разработанные конструкции элементов опалубки позволяют получить достаточное качество даже при исполнении малоквалифицированными строителями.

Несъемная опалубка имеет множество преимуществ, если сравнивать ее с конструкциями из дерева. Основным преимуществом является скорость сборки конструкции. Опалубка из пенополистирола становится все более популярной, так как она имеет приемлемую стоимость и позволяет производить все работы достаточно быстро.

Общее описание

Пенополистирольная опалубка часто используется строителями, так как данный материал не только удерживает нагрузку при заливке бетона, но еще и выполняет роль теплоизолятора. Материал является легким и достаточно просто устанавливается на строительной площадке.

Несмотря на то, что такой материал может использоваться только один раз, его часто применяют профессиональные строители. Размеры несъемной опалубки зависят от габаритов пенополистирольных плит.

Стоит помнить, что если плиты из пенополистирола разрезаются для создания опалубки, делать это нужно поперек, а не вдоль. Для придания прочности несъемной опалубки в нее монтируются прутья арматуры.

Преимущества пенополистирола

Застройщики все чаще стали выбирать несъемную опалубку из пенополистирола, так как он обладает следующими свойствами:

Относительно невысокая стоимость. На создание опалубки из пенополистирола тратится небольшое количество средств.
Пенополистирол относится к материалам, которые являются экологически чистыми и безопасными для здоровья человека. В процессе эксплуатации пенополистирол не выделяет вредных веществ.
Огнестойкость. Даже при попадании пламени на опалубку материал начинает затухать, не способствуя распространению огня.
Отсутствие необходимости в дополнительном утеплении. В несъемной опалубке из пенополистирола практически отсутствуют мостики холода.
Простота установки. Для установки опалубки достаточно выкопать траншею для фундамента. Стоит помнить, что ее глубина должна быть больше глубины промерзания грунта.
Конструкции из пенополистирола не разрушаются под действием осадков и могут противостоять ветровым и снеговым нагрузкам. Также стоит отметить, что на описываемый материал не действуют химические реактивы.

Стоит отметить, что материал не подвержен влиянию холода и не может быть испорчен бактериями и грибком. В несъемной опалубке предусмотрены отверстия для коммуникаций, поэтому их установка не вызовет сложностей.

Благодаря блокам из пенополистирола можно создавать постройку практически любой конфигурации. При этом не нужно нанимать рабочих для помощи. После затвердевания бетона опалубка из пенополистирола не демонтируется. Стоит отметить, что при воздействии на материал солнечных лучей происходит снижение его прочности. Также негативно на пенополистирол влияют и такие составы, как бензин, ацетон и различные растворители. Они способствуют растворению пенополистирола.

Недостатки опалубки из пенополистирола

Выбирая описываемый тип опалубки для фундамента, стоит узнать не только о плюсах, но еще и о недостатках. Это позволит предпринять меры по устранению негативных факторов. К минусам можно отнести:

Небольшой срок службы материала. Пенополистирол в среднем может использоваться в течение 20 лет. После истечения этого срока необходимо заменить данную конструкцию на другой теплоизолятор. Также особенностью пенополистирола является постепенное снижение характеристик при эксплуатации строения. Чтобы замедлить процесс разрушения, стоит произвести отделку поверхности.
Заливка бетона должна производиться по определенной технологии, что усложняет процесс. При использовании несъемной опалубки необходимо заливать раствор одинаковыми слоями по всему периметру будущего строения.

Стоит отметить, что нет однозначного мнения о прочности монолитного основания с пенополистирольными вкладками. При выборе несъемной опалубки для создания дома в зонах с глубоким уровнем промерзания грунта следует отдавать предпочтение только качественным изделиям, которые имеют более высокую стоимость. Строительство фундамента дома из несъемной опалубки может происходить даже при отсутствии навыков проведения таких работ.

Виды несъемной опалубки

Перед строительством дома важно правильно подобрать несъемную опалубку, так как особенности определенного материала влияют на технологию создания основания. Чаще всего используются плиты из пенополистирола. Они являются легкими и при этом достаточно прочными, чтобы выдержать нагрузку во время заливки раствора. При этом пенополистирольные плиты не препятствуют циркуляции воздуха.

Также существуют изделия из смеси щепы и цемента. Такой материал отличается хорошими звукоизоляционными характеристиками. Также плиты сохраняют тепло. Это обусловлено тем, что между деревянными щепками находятся воздушные пузырьки. При создании подобных конструкций используется недолговечное дерево, но увеличить срок службы материала помогает обработка специальными составами. При этом обработанная щепа не подвержена возгоранию и не впитывает воду.

Кроме описанных материалов используются и фибролитовые плиты, которые состоят из магнезита и деревянной стружки. Такой материал отличается устойчивостью к огню и влаге. При этом они отлично сохраняют тепло.

Маркировка блоков и их размеры

Маркировочное обозначение, наносимое на описываемый материал, указывает на толщину конструкции. Высота блоков может составлять от 10 до 50 см. Часто при создании фундамента используются изделия разной высоты, что позволяет создать конструкцию нужных размеров.

Средним размером неснимаемых блоков из пенополистирола является 1000х300х250 мм. В подобных конструкциях имеется 8 перемычек. Вес такого блока составляет 1,5 кг. Описываемые изделия могут отличаться по типу их внутреннего сечения. Они бывают П и Н- образными. У первого типа блоков имеется нижняя сторона из пенополистирола.

Чтобы можно было удобно установить коммуникации и сделать углы фундамента, создаются специальные блоки, имеющие отверстия и определенную форму. Создаются такие изделия как из обычного пенополистирола, так и из экструдированного, который обладает улучшенными характеристиками.

Технология строительства с применением несъемной опалубки

Кроме возведения фундаментов описываемые материалы используются во время возведения стен. В некоторых случаях именно такой способ возведения конструкций используется как основной.

Чтобы возвести фундамент с использованием несъемной опалубки, необходимо создать прочное основание. Для этого на дне траншеи создается песчаная подушка, которая после утрамбовки заливается слоем бетона на высоту около 15 см. После застывания состава на основание устанавливается несъемная опалубка. При этом стоит помнить, что основание должно быть гидроизолировано.

Каждый блок пенополистирола фиксируется на подготовленные арматурные прутья. После установки первого слоя происходит монтаж дополнительных арматурных прутьев, который фиксируются при помощи проволоки.

Стоит помнить, что от точности установки первого ряда зависит долговечность будущей конструкции. После установки всех блоков можно производить заливку бетона. Это необходимо делать равномерно по всей площади создаваемого основания. После заливки важно произвести уплотнение при помощи строительного вибратора.

Во время установки блоков пенополистирола важно точно размещать все элементы, так как от этого зависит надежность основания для дома. Если произвести установку блоков неправильно, во время заливки бетона они могут сместиться, что приведет к созданию неровной конструкции или вытеканию раствора из созданной конструкции.

Особенности проведения работ

Изготовление несъемной опалубки из пенополистирола должно производиться с учетом некоторых особенностей. Профессиональные строители рекомендуют заливать верхний ряд до половины, чтобы раствор находился в заводской заготовке. Также не стоит забывать о классе используемого бетона и о количестве арматурных прутьев, устанавливаемых в опалубку.

Важно! Перед выполнением работ по созданию опалубки необходимо подготовить отверстия для вентиляции и проведения электричества.

При создании фундамента с использованием опалубки из пенополистирола не следует уменьшать толщину блоков, так как это приводит к снижению прочности конструкции. После завершения всех работ необходимо произвести обработку материала, чтобы защитить его от негативного воздействия окружающей среды.

Стоит отметить, что несъемная опалубка для фундамента приобретается как профессиональными строителями, так и людьми, которые впервые занимаются созданием дома. Именно поэтому при выборе материала для опалубки многие предпочитают пенополистирол. Создание конструкции из дерева требует большего количества времени.
