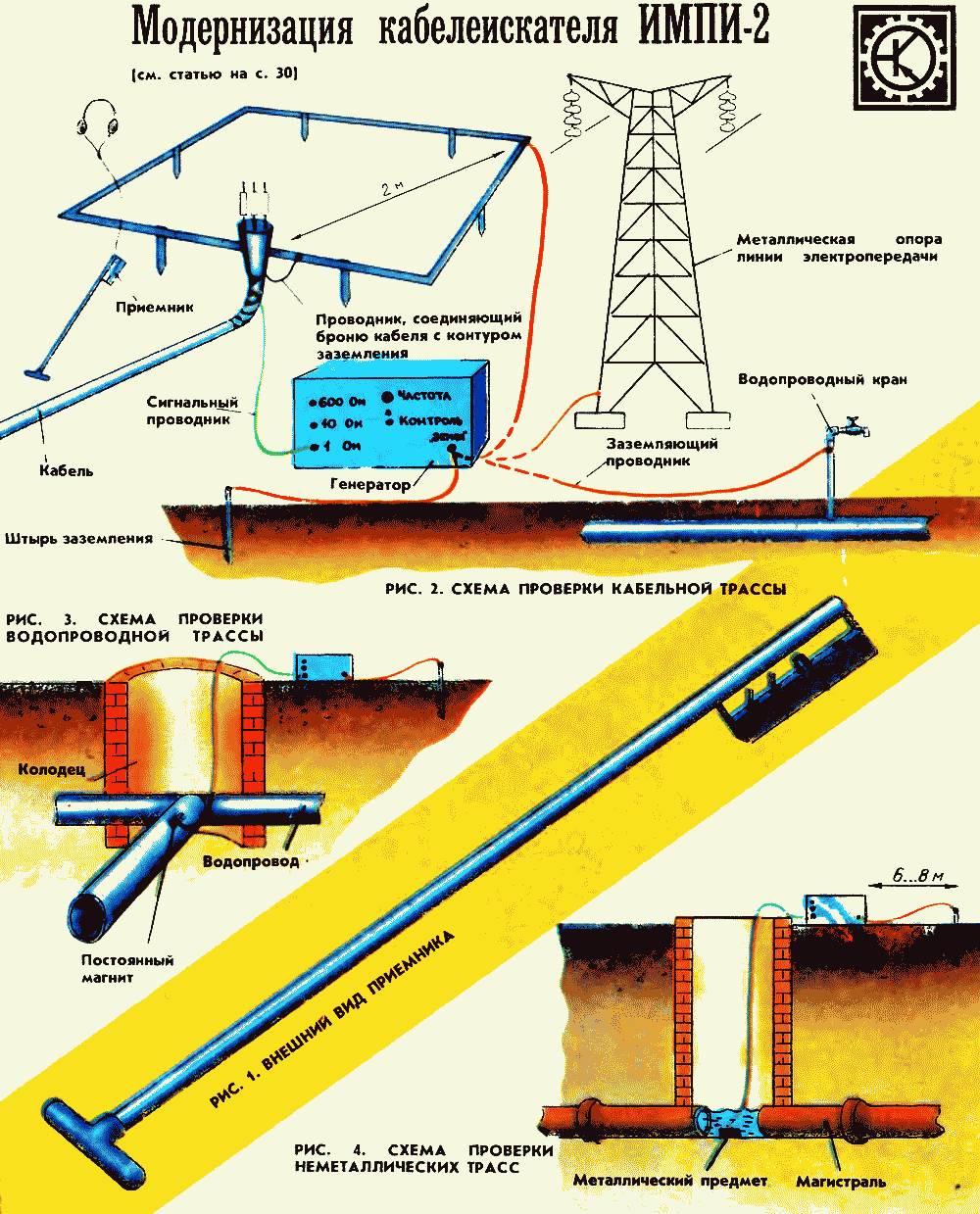

Схемы и иллюстрации к статье "Модернизация кабелеискателя ИМПИ-2
Описываемый ниже прибор позволяет обнаруживать подземные коммуникации вблизи источников интенсивных помех, определять местонахождение кабельной трассы без отключения кабеля. Кроме того, в тех случаях, когда кабель под нагрузкой излучает электромагнитные волны, усовершенствованный прибор позволяет обнаружить его, используя только приемник кабелеискателя.
Серийный прибор ИМПИ-2 состоит из двух блоков: генератора и приемника с головными телефонами. Модернизации подверглись оба блока. Изменения, которые внесены в генератор и приемник, на схемах показаны утолщенными линиями.

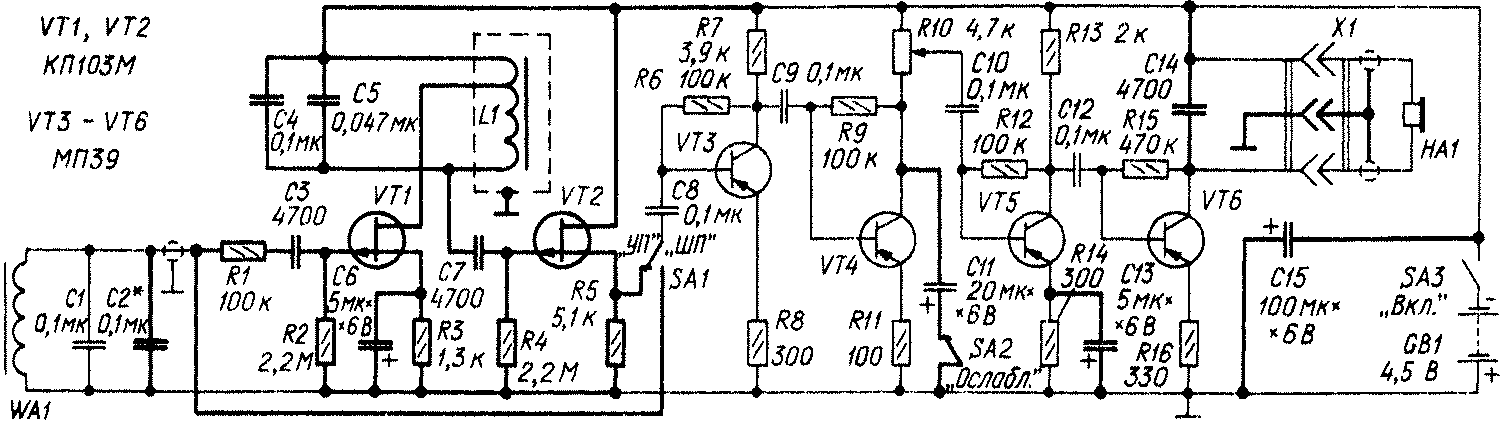

Чтобы иметь возможность уверенно принимать сигнал генератора в условиях интенсивных помех, в приемник введен узел, позволяющий резко сузить его полосу пропускания, а в генераторе предусмотрена возможность перестройки рабочей частоты. В генераторе в тональный мультивибратор, собранный на транзисторах VT1 и VТЗ, введен переменный резистор R5 (рис. 1).
Таким образом, на выходе генератора появляются пачки импульсов с частотой повторения около 2,5 Гц и с тональной частотой заполнения. Для лучшей различимости звукового сигнала в телефонах приемника на фоне помех в манипулирующий мультивибратор включен дополнительный конденсатор С5. В минусовой провод питания введена развязывающая цепь R19С6.
Генератор смонтирован в металлическом корпусе, в котором предусмотрен батарейный отсек на 12 элементов 373. На коротких трассах в целях экономии энергии можно использовать батарею из трех элементов.
Если определяют местонахождение трассы водопровода, а в колодце соединено несколько труб (см. рис. 3 на вкладке), то сигнальный проводник подключают к той трубе, трассу которой необходимо определить, на расстоянии 30...50 см от стыка труб. Если трубы стальные, то удобнее всего подключать проводник с помощью постоянного магнита, предварительно зачистив место контакта. В остальном методика работы с прибором аналогична описанному выше. Кабелеискателем можно определять местонахождение канализационных магистралей, собранных из неметаллических труб. Для этого к концу сигнального проводника привязывают металлический предмет и опускают его в поток воды в колодце (см. рис. 4 на вкладке).
Когда требуется точно определить трассу кабеля, подходящего к электрической подстанции, имеющей контур заземления и радиальные соединения его с оборудованием подстанции, генератор подключают со стороны потребителя. В этом случае контур заземления и радиальные соединения не внесут осложнений в нахождение трассы. При определении трассы кабеля протяженностью свыше 1,5...2 км, эксплуатирующегося несколько десятков лет и имеющего поврежденную изоляцию на броне из-за длительной эксплуатации, возможно придется подключать генератор два раза - сначала с одного, а затем с другого конца кабеля.
При проведении строительных и ремонтных работ довольно часто приходится разыскивать скрытые в строительных конструкциях или проложенные под землёй энергетические, связные и другие кабели, трубопроводы и прочие инженерные коммуникации. Знать точную трассу и глубину их залегания необходимо не только для того, чтобы добраться до объекта для ремонта или замены, но и во избежание его случайного повреждения при выполнении других работ. Для поиска таких объектов существуют приборы-трассоискатели, действие которых основано на регистрации электромагнитного поля, создаваемого находящимся в среде с плохой проводимостью хорошо проводящего объекта, по которому течёт переменный ток определённой частоты, созданный с помощью специального генератора.
Автор предлагает сравнительно дешёвый, по сравнению с промышленными образцами, самодельный многорежимный генератор для трассоискателя. Он способен работать в комплекте с различными поисковыми приёмниками: как промышленными, так и самодельными.
В различной радиолюбительской литературе не раз публиковались описания простейших "искателей проводки", позволяющих обнаруживать провода бытовой электросети 220 В, 50 Гц на глубине несколько сантиметров в бетонной стене. К сожалению, повышая чувствительность приёмника создаваемого такими проводами излучения, не удаётся значительно увеличить глубину обнаружения и точность определения их трассы. Начинают сказываться помехи от других аналогичных кабелей, проложенных поблизости, и различных устройств, питающихся от сети, а их сегодня немало.
Чтобы успешно решить задачу поиска кабеля, проложенного на глубине в несколько метров, а иногда и в несколько десятков метров, в него необходимо подать мощный сигнал более высокой, чем сетевая, частоты (от сотен герц до нескольких десятков килогерц) от специального генератора. Аналогичным образом создают электромагнитное поле вокруг других объектов поиска, например, металлических водопроводных труб. Второй вывод генератора в этом случае заземляют.
Частоту поискового сигнала выбирают исходя из минимального затухания электромагнитного поля в окружающей кабель или другую коммуникацию в среде (почве, бетоне), достаточно удалённую от частоты возможных помех. Кроме того, применяют различные виды модуляции сигнала, придавая ему "окраску", способствующую лучшему распознаванию на слух или с помощью встроенного в поисковый приёмник автоматического обнаружителя.
Комплект из генератора, посылающего поисковый сигнал в разыскиваемый объект, и поискового приёмника называют трассоискателем или кабелеискателем. Сегодня отечественная и зарубежная промышленность выпускает довольно много разновидностей трассоискателей. Стоимость их находится в пределах от 25 тыс. до 350 тыс. руб. Но те, которые дешевле 100 тыс. руб., в большинстве случаев не отвечают предъявляемым к ним в эксплуатации требованиям. Они способны работать лишь на двух-трёх частотах, их генераторы имеют недастаточную мощность для поиска объектов, находящихся на большой глубине.
Описываемый генератор не имеет недостатков, характерных для "дешёвых" устройств аналогичного назначения. Он эксплуатируется более 12 лет, показал высокую надёжность и эффективность при поиске трасс кабелей и инженерных коммуникаций, залегающих на глубине до 50 м, а также при локализации мест повреждения кабельных линий. Общая стоимость комплекта радиодеталей и материалов, необходимых для его изготовления, не превышает нескольких тысяч рублей.
Генератор совместим со многими приёмниками промышленных трассо-искателей отечественного и зарубежного производства, предназначенными для поиска инженерных коммуникаций, проложенных в стенах, земле, трубах, каналах, шахтах.
Высокая мощность, широкие пределы изменения рабочей частоты, различные комбинации выходного напряжения и тока - всё это позволяет уверенно прослеживать даже в условиях сильных помех коммуникации, проложенные на глубине до 50 м на удалении от генератора до 5 км.
Могут быть созданы как сравнительно высокочастотный сигнал, модулированный низкочастотным (звукового диапазона), так и сигналы низкой и высокой частоты по отдельности. Следует отметить, что при работе с предлагаемым генератором необходимо соблюдать меры электробезопасности, так как напряжение на его выходе может достигать опасных для жизни значений.
Основные технические характеристики
Выходная мощность, Вт
при работе от сети......6...250
при работе от аккумуляторной батареи........100
Выходное напряжение, В* ....1, 5, 15, 30, 100, 500
Частота поискового сигнала, кГц..................50; 25; 12,5; 6,25; 3,125; 1,5625; 0,78125; 0,5...3 (плавно)
Частота модуляции, Гц.....500...3000 (плавно)
Частота прерывания поискового сигнала, Гц............0,1...1 (плавно)
Напряжение питания, В
переменное 50 Гц (сеть) .........220
постоянное (аккумуляторная батарея) ................12
Потребляемый ток, А
от сети (без нагрузки/под нагрузкой) .............0,5/1,4
от аккумуляторной батареи, не более...............10
Масса, кг........................12
* Примечание. Измерено на каждом из шести выходов генератора при его работе от аккумуляторной батареи на частоте 1 кГц стрелочным авометром в режиме измерения переменного напряжения.
Схема возбудителя генератора трассоискателя показана на рис. 1. На микросхеме DD1 выполнен задающий генератор, частота которого стабилизирована кварцевым резонатором ZQ1. Двоичный счётчик DD4 уменьшает частоту повторения импульсов задающего генератора в 2, 4, 8, 16, 32, 64 и 128 раз. Селектор-мультиплексор DD5 выбирает сигнал с одного из выходов счётчика для дальнейшей обработки. Управляющие коды на адресных входах селектора формирует, в зависимости от положения переключателя SA2, шифратор на диодах VD1, VD2, VD4- VD10. В табл. 1 показано соответствие между положением переключателя, логическими уровнями на адресных входах и частотой сигнала на выходе селектора и, следовательно, на выходе всего генератора.
Таблица 1
| Попожение переключателя SA2 | Уровни на адресных входах DD 5 | Частота на выводе 3 DD 5, кГц |
||
При установке переключателя SA2 в положение 8 кварцевый генератор выключается низким уровнем на выводе 13 элемента DD1.2, а на выход селектора поступает сигнал собранного на микросхеме DD3 низкочастотного генератора импульсов с плавной перестройкой частоты от 500 до 3000 Гц. Выключателем SA1 этот генератор можно выключить. Микросхема DD2 управляет работой описанных выше генераторов при выборе режимов и частоты.
Микросхема DD6 выполняет функции фазоинвертора и амплитудного модулятора. Шесть её элементов - логических инверторов - для увеличения нагрузочной способности соединены по три параллельно. Модуляция производится периодическим с частотой импульсов генератора на микросхеме DD3 одновременным переводом выходов всех инверторов в высокоимпе-дансное состояние. Когда сигнал этого генератора выбран в качестве поискового (переключатель SA2 в положении 8), прохождение его импульсов на вход EO микросхемы DD6 запрещает высокий уровень на выводе 13 элемента DD2.4, что отключает модуляцию.
Взаимно противофазные сигналы с выходов первой (выводы 2, 5, 7) и второй (выводы 9, 11, 14) групп инверторов микросхемы DD6 поступают через прерыватели на транзисторах VT4 и VT5 на входы плеч двухтактного усилителя мощности на транзисторах VT3, VT6- VT8, в коллекторные цепи которых включена первичная обмотка трансформатора T1. Оба прерывателя синхронно открываются и закрываются импульсами мультивибратора на транзисторах VT1 и VT2, следующими с частотой 0,1...1 Гц. В результате выходной сигнал генератора периодически включается и выключается с этой частотой, что помогает опознать его при приёме на слух среди помех. Частоту прерывания сигнала можно регулировать переменным резистором R16. Соотношение длительности включённого и выключенного состояний изменяют переменным резистором R17.
Имеющийся в возбудителе стабилизатор напряжения на интегральном стабилизаторе DA1 понижает поступающее от описанного ниже блока питания напряжение U пит1 (12...14 В) до 11 В и стабилизирует его. Это напряжение питает все узлы возбудителя.
Сигнал с вторичной обмотки трансформатора T1 подан на выходной усилитель мощности, схема которого изображена на рис. 2. Он тоже двухтактный и состоит из предоконечной ступени усиления на транзисторах VT9 и VT10 и оконечной ступени на транзисторах VT11-VT16. Выходной трансформатор T2 имеет вторичную обмотку с отводами, что позволяет работать на нагрузки различного сопротивления, подключая их к соответствующим гнёздам XS1 - XS7. Напряжение, указанное у этих гнёзд, относится к работе генератора от аккумуляторной батареи на 12 В. При работе от сети 220 В подаваемое на оконечный усилитель напряжение питания U пит2 можно регулировать в пределах от 5 до 30 В, соответственно изменяя выходное напряжение генератора и максимальную отдаваемую им в нагрузку мощность.
Светодиоды HL1 и HL2, подключённые через ограничительный резистор R48 к части вторичной обмотки трансформатора T2, служат индикаторами наличия напряжения на выходе генератора. По яркости их свечения можно судить о его установленном уровне. При желании один из этих светодиодов можно заменить любым обычным диодом.
Продолжение следует
Дата публикации: 23.11.2014
Мнения читателей
- Михаил
/ 02.02.2019 - 12:32
Можно фото платы и устройство посмотреть - Константин
/ 01.03.2018 - 16:50
Добрый вечер. Такой вопрос. как я понял на втором рисунке только усилитель сигнала, будет ли данный усилитель работать если вместо первой схемы подключу свой генератор сигнала на микроконтроллере (atmega или STM) которые выдают нужную мне частоту с напряжением в 5 вольт. усилитель будет также питаться от 12 вольт. просто нужен генератор работающий на частотах (512, 1024, 1450, 8928, 9820 Гц) и как я понял первую схему для таких частот переделать не получится. - Сергей
/ 01.04.2016 - 08:07
1.Схему приемника готовлю к публикации и доработанную схему генератора на любой частотный диапазон. 2.Выходные транзисторы в данной схеме неубиваемые, даже при КЗ на нагрузке(если радиатор подходящий по площади был). 3.Трансформатор выходной лучше намотать на 2-х кольцах марки 2000НМС, 120*80*12, соединительные провода выполнять как можно короче.Можно выполнить и на сердечнике от отклоняющей системы старых цветных телевизоров, но выполненные трансформаторы на нем не работают на частотах в сильных магнитных полях более 25 кГц и менее 1000 Гц, это надо учесть. 4.Сложная схема, да -но рабочая.Питание 36 вольт подать можно, но при этом надо учесть, что на холостом ходу напряжение на первичной обмотке возрастет до 200 вольт в импульсе. указанные выходные транзисторы выйдут из строя. - Павел
/ 13.03.2016 - 23:51
добрый вечер, а какой приемник использовать для этого генератора? - электра
/ 08.02.2016 - 22:07
сложновато да и оконечные транзисторы уж больно любят улетать - Андрей
/ 02.03.2015 - 08:44
Очень полезно. А про трансформатор Т2, можно более подробно? Заранее благодарен. - Евгений
/ 25.11.2014 - 16:19
Эадающий очень сложный,можно проще.Выходной слабоват,я бы дал 36в.
Гражданин К. давно мечтал поселиться где-нибудь на природе, вдали от шумной суетливой цивилизации большого города, среди тишины и покоя гармонии мира. И вот его мечта сбылась: он купил небольшой земельный участок на окраине села под строительство, в хорошем месте и даже с небольшим заброшенным садом… но тут-то ему пришлось столкнуться с таким проблематичным вопросом, как поиск трасс труб и кабельных линий, ведь не зная где они расположены:
- При строительстве можно повредить их, а если кабель находится под напряжением, то и подвести под риск собственную жизнь;
- О подключении к электричеству, газо- и водопроводу, не зная, где он проходит, можно забыть.
Но как найти эти злосчастные линии? Разрывать весь грунт и искать наугад?.. Вовсе нет! Просто нужно обратиться к помощи такого полезного прибора, как трассоискатель, позволяющего отыскать линии быстро и безопасно. Сегодня прибор можно приобрести в каждом специализированном магазине, можно изготовить трассоискатель своими руками. А как, мы и расскажем далее. Но, прежде, стоит разобраться: что это за прибор такой, трассоискатель.
Немного теории
Итак, трассоискатель - это уникальный прибор, позволяющий обнаружить линию прохождения кабеля или залегания труб. Современные устройства делятся на два типа по принципу работы;
- Контактный принцип;
- Индукционная разновидность.
Контактный принцип используется в случае разрыва кабеля, находящегося под напряжением.
Прибор, работающий по индукционному принципу, способен определять, как кабель под напряжением, так и пассивную трассировку, то есть, не подающую активных сигналов подземную коммуникацию. Индукционный метод более сложный и базируется на улавливании устройством высоких частот и регистрации данных показателей на специальном индикаторе.
Трассоискатели также подразделяются на одно- и многочастотные. Первые - наиболее приемлемый вариант, такие приборы несложно смонтировать самостоятельно, и применяются они для определения коммуникаций, расположенных под грунтом в том случае, когда одни трассы не пересекают другие, и, таким образом, не перекликаются исходящие от них сигналы.
Многочастотные устройства - более сложная конструкция и используются для определения сигналов трасс в случае высокой плотности кабельных линий и трубопроводов. Мультичастотные устройства способны определять указанную в программе частоту, не сбиваясь на другие. Современные приборы оборудованы программным обеспечением, что значительно облегчает работу, которая для пользователя заключается в одном нажатии на клавишу и прочтении полученной информации, высветившейся на индикаторе.
Технология сборки
Устройство обладает несложной конструкцией и состоит из двух компонентов - приемника, на который поступает сигнал, и генератора, регулирующего работу прибора. Чем сильнее генератор, тем мощнее будет прибор и значительнее дальность расстояния, на котором он способен определять линии. Так, устройство, работающие от аккумулятора в 24 В, способно трассировать местность на 4 км и работать около ста часов бесперебойно. На работающий по такому принципу трассоискатель схема приведена ниже.
Как видно из чертежа, устройство комплектуется следующим образом: на транзисторе Т1, П14 собирается модулятор и генератор. При условиях, что выключатель приходит в разомкнутое состояние, транзистор с цепью базы создают генератор частой 1 кГЦ. И при включении контура, даже частичном, становится возможным увеличить нагрузку на прибор. Таким образом, при включении конденсатора, резко увеличивается мощность генератора, и он начинает работать в УКВ диапазоне.
Чтобы сконструировать трассоискатель кабельных линий своими руками, необходимо тщательным образом проработать его вторую часть, приемник.
Здесь важнейшим условием является тот факт, что магнитная антенна настраивается на напряжение звуковых частот генератора. Проходящий через транзисторы сигнал создает стабильную схему, а транзисторные каскады обеспечивают необходимое усиление, что гарантирует бесперебойную работу устройства.
Чтобы смонтировать кабельный трассоискатель схема на который приведена выше, потребуется следующее:
- Берем гетинаксовую плату, которая будет основой будущего прибора.
- Устанавливаем на переднюю панель клеммы питания.
- Наматываем на ферритовое кольцо (диаметр 0.8 см) трансформатор первый, а второй - на стальной сердечник.
При сборке руководствуйтесь чертежами, чтобы не допустить ошибки.
Как сделать трассоискатель из старого плеера?
У многих в подвалах и на антресолях можно найти массу занятных вещиц, которые при умелой доработке, могут еще прослужить своему хозяину не один год. Так, из простого старого плеера можно сконструировать трассоискатель.
Добавляем клеммы питания и займемся поисковой катушкой. Для этого разбираем РКН и снимаем контактную катушку. Чтобы демонтировать пластину реле, нужно зажать ее в тисках и при помощи молотка выбить ее из катушки. Эта работа займет пару секунд не более. Теперь, когда все детали для будущего прибора получены, соединяем обмотки и вставляем в сердцевину стержень, который зажимаем с двух сторон.
В качестве зажимов может выступить любой подручный предмет, например пластмассовая трубка, которую достаточно только немного подточить, согнуть, чтобы деталь подходила по размеру и выполняла свою рабочую функцию фиксатора. Потратим еще пару минут на корректировку всего устройства, проверяем разводку, разъемы, надежность конструкции. Затем припаиваем провод к катушке, который после должен быть соединен с усилителем.

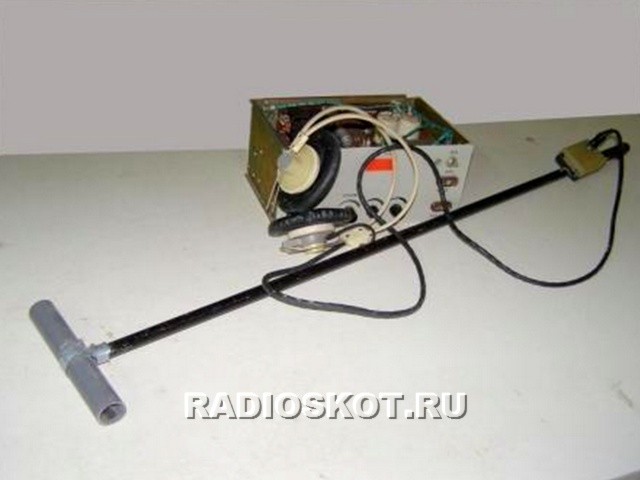

Работа готова. Как видите, это совсем не сложно для тех, кто имеет хотя бы элементарные знания в электронике.
Теперь вы знаете, как собрать трассоискатель своими руками схемы и поэтапная инструкция поможет вам выполнить эту нехитрую работу быстро и качественно. А нам только остается напоследок пожелать вам удачи и доброго дня!
При всех строительно-монтажных работах необходимо точно знать расположение трасс различных трубопроводов и кабельных линий. Для выявления трасс подземных коммуникаций иногда приходится прибегать к разрытию грунта. Это вызывает удорожание работ, а иногда приводит к повреждению самих коммуникаций. Мной изготовлен прибор, позволяющий производить определение трасс различных металлических трубопроводов и кабелей при закладке их на глубину до 10 м. Длина исследуемого участка достигает 3 км. Погрешность определения трассы трубопровода при закладке на глубине 2 м, не превышает 10 см. Он может быть использован для определения трасс трубопроводов и кабелей, заложенных под водой. Принцип работы трассоискателя основан на обнаружении переменного электромагнитного поля, которое искусственно создается вокруг исследуемого кабеля или трубопровода. Для этого генератор звуковой частоты подключается к исследуемому трубопроводу или кабелю и заземляющему штырю. Обнаружение электромагнитного поля на всем протяжении трассы производится с помощью портативного приемника, снабженного ферритовой антенной, обладающей ярко выраженной направленностью. Катушка магнитной антенны с конденсатором образует резонансный контур, настроенный на частоту звукового генератора 1000 Гц. Напряжение звуковой частоты, наведенное в контуре полем трубопровода, поступает в усилитель, к выходу которого подключены головные телефоны. При желании можно использовать и визуальный индикатор - микроамперметр. Для питания генератора используется сетевой блок или аккумуляторная батарея 12 Вольт. Приемное устройство питается от двух элементов А4.
Описание схемы трассоискателя. На рис. 1 схема тонального генератора. RC-генератор собран на транзисторе Т1 и работает в диапазоне 959 – 1100 Гц. Плавная регулировка частоты осуществляется переменным резистором R 5. В коллекторную цепь транзистора Т 2, который служит для согласования генератора Т1 с фазоинвертором Т3 с помощью выключателя Вк1 могут подключаться контакты реле Р1 предназначенного для манипуляции колебаниями генератора Т1 с частотой 2-3 Гц. Такая манипуляция необходима для четкого выделения сигналов в приемном устройстве при наличии помех и наводок от подземных кабелей и воздушных цепей переменного тока. Частота манипуляции определяется ёмкостью конденсатора С7. Предоконечный и оконечный каскады выполнены по двухтактной схеме. Вторичная обмотка выходного трансформатора Тр3 имеет несколько выходов. Это позволяет подключать к выходу различную нагрузку, которая может встретится на практике. При работе с кабельными линиями требуется подключение более высокого напряжения 120-250 Вольт. На Рис.2 изображена схема сетевого блока питания со стабилизацией выходного напряжения 12В.
Принципиальная схема приемного устройства с магнитной антенной - Рис 3. Оно содержит колебательный контур L1 C1. Напряжение звуковой частоты, наведенное в контуре L1 C1 через конденсатор С2 поступает на базу транзистора Т1 и далее усиливается последующими каскадами на транзисторах Т2 и Т3. Транзистор Т3 нагружен на головные телефоны. Не смотря на простоту схемы, приемник обладает достаточно большой чувствительностью. Конструкция и детали трассоискателя. Генератор собран в корпусе и из деталей имеющегося усилителя низкой частоты, переделанного по схеме рис.1,2 . На переднюю панель выведены ручки регулятора частоты R5, и регулятора выходного напряжения R10. Выключатели Вк1 и Вк2 – обычные тумблеры. В качестве трансформатора Тр1 можно использовать межкаскадный трансформатор от старых транзисторных приемников "Атмосфера”, "Спидола” и пр. Он собран из пластин Ш12, толщина пакета 25мм, первичная обмотка 550 витков провода ПЭЛ 0.23, вторичная – 2 х100 витков провода ПЭЛ 0.74. Трансформатор Тр2 собран на таком же сердечнике. Его первичная обмотка содержит 2 х110 витков провода ПЭЛ 0.74, - вторичная 2 х 19 витков провода ПЭЛ 0.8. Трансформатор Тр3 собран на сердечнике Ш-32, толщина пакета 40 мм; первичная обмотка содержит 2 х 36 витков провода ПЭЛ 0.84; вторичная обмотка 0-30 содержит 80 витков; 30-120 - 240 витков; 120-250 – 245 витков провода 0.8. Иногда в качестве Т3 мной использовался силовой трансформатор 220 х 12+12 В. При этом вторичная обмотка 12+12 В включалась как первичная, а первичная как выходная 0 – 127 - 220. Транзисторы Т4-Т7 и Т8, должны быть установлены на радиаторы. Реле Р1 типа РСМ3.
Монтаж усилителя приемного устройства трассоискателя сделан на печатной плате которая вместе с элементами питания А4 и выключателем Вк1 закреплена в коробке из пластика. В качестве штанги приемного устройства мной приспособлена лыжная палка нижняя часть которой обрезана по росту для удобства пользования. В верхней части ниже ручки крепится коробка с усилителем. В нижней части перпендикулярно штанге крепится пластиковая трубка с ферритовой антенной. Ферритовая антенна состоит из ферритового сердечника Ф-600 размером 140х8 мм. Антенная катушка разбита на 9 секций по 200 витков в каждой провода ПЭШО 0.17 индуктивность ее 165 мГн
Налаживание генератора удобно производить с помощью осциллографа. Перед включением нагрузить выходную обмотку Тр3 на лампочку 220 В х 40 Вт. Проверить осциллографом или головными телефонами через конденсатор 0.5 прохождение звукового сигнала от первого до выходного каскада. Резистором Р5 установить по частотомеру частоту 1000 Гц. Вращая резистор Р10 проверить по свечению лампочки регулировку уровня выходного сигнала. Настройку приемника следует начинать с настройки контура L1C1 на заданную резонансную частоту. Проще всего это сделать с помощью звукового генератора и указателя уровня. Подстройку контура можно производить изменением емкости конденсатора С1 или перемещением секций обмоток Катушки L1.
Исходным пунктом для начала поиска трассы должно быть место, где возможно соединение генератора с трубопроводом или кабелем. Провод, соединяющий генератор с трубопроводом должен быть как можно короче и имел сечение не менее 1,5-2 мм. Заземляющий штырь вбивается в землю в непосредственной близости от генератора на глубину не менее 30-50 см. Место, где вбит штырь, должно быть в стороне от пролегающей трассы на 5-10 м. С помощью приемника, обнаружив зону наибольшей слышимости сигнала, уточняют зону направления трассы, поворачивая магнитную антенну в горизонтальной плоскости. При этом следует сохранять постоянную высоту антенны над уровнем почвы. Наибольшая громкость сигнала получается, когда ось антенны направлена перпендикулярно направлению трассы. Четкий максимум сигнала получается, если антенна направлена точно над линией трассы. Если трасса имеет обрыв, то в этом месте и далее сигнал будет отсутствовать. Подземные силовые кабели, находящиеся под напряжением, могут быть обнаружены с помощью одного только приемного устройства, так как вокруг них имеется значительное электромагнитное переменное поле. При поиске трасс обесточенных подземных кабелей, генератор трассоискателя подключается к одной из жил кабеля. В этом случае обмотка выходного трансформатора подключается полностью, чтобы получить максимальный уровень сигнала. Место заземления или обрыва кабеля обнаруживается по пропаданию сигнала в телефонах приемного устройства, когда оператор будет находиться над точкой повреждения кабеля. Мной было изготовлено 6 подобных устройств. Все они показали отличные результаты при эксплуатации, в некоторых случаях, даже не производилась настройка трассоискателя.
Здравствуйте. В своём сегодняшнем обзоре я расскажу о кабельном тестере-трассоискателе Mastech MS6812. С его помощью можно отследить как проложен провод, искать повреждения в автопроводке, в сетевой проводке, телефонных и компьютерных сетях, а также проверить состояние, целостность и полярность телефонных линий. В конце обзора вас ждёт доработка трассоискателя, для получения на выходе передатчика двухтонального сигнала, что намного облегчает поиск. Если вам это интересно, то добро пожаловать под кат.
Заказ был сделан 6 декабря. 11 декабря магазин выслал товар почтой Швеции и 17 января я забрал из отделения связи - вот такой пакет:
Mastech MS6812 поставляется в красочной картонной коробке:
На обратной стороне которой - нанесены технические характеристики тестера:
Сам тестер упакован в удобную сумочку из плотной ткани на застёжке-молнии:
В комплект, помимо тестера входит инструкция на английском языке:
Инструкция
Плата с обратной стороны:
Перейдём к передатчику:
Сверху на передатчике находится два светодиода.
«CONT», с изменяемым цветом – служит для проверки полярности, целостности и состояния (занята/свободна/вызов) телефонной линии. Это подробно написано в инструкции на тестер.
«TONE» - мигающий светодиод, индицирующий включённый режим TONE, при котором в проверяемый провод или линию подаётся тональный сигнал генератора, который принимает приёмник.
С нижней стороны передатчика находится батарейный отсек:
Питается передатчик, также, как и приёмник - от батарейки типа «Крона». Только в передатчике пришла севшая батарейка, которая потребовала замены, что странно. При замере потребления передатчика в положении переключателя «OFF» - потребление полностью отсутствует.
На боковой стороне находится переключатель «СONT» - «OFF» - «TONE». Соответственно, он переключает режимы работы передатчика: проверка телефонной линии/выключено/генератор.
Выходами передатчика являются два «крокодила» подключаемые к исследуемой линии или разъём RJ-11, который позволяет подключать передатчик к телефонным розеткам, а при наличии переходников – к плинтам и прочему. Например, можно использовать переходники от телефонной трубки связиста, которую я рассматривал.
Вскроем передатчик:
Передатчик устроен на базе , состоящем из шести элементов «НЕ», или инверторов:
И, как вы можете видеть – на плате, помимо переключателя режима работы, находится ещё один переключатель. Это дискретный переключатель громкости.
В интернете нашлась схема тестера:
Для доработки – нас интересует передатчик, названный на схеме генератором. Там указана другая микросхема, но это просто аналог. Русский аналог – это К561ЛН2. Поэтому разницы нет никакой.
Элементы DA 1.1 и DA 1.2 – это генератор длительности тона;
DA 1.3 и DA 1.4 – выходной каскад;
DA 1.5 и DA 1.6 – генератор тона.
Для доработки тестера в двухтональный, достаточно соединить катод светодиода «TONE» с DA 1.1:
Теперь при вот таком положении переключателя, который не выведен наружу:
Мы имеем двухтональный генератор, при переключении переключателя – однотональный. При желании можно, найдя подходящий ползунок, вывести переключатель наружу. Но я не стал этого делать, так как двухтональный сигнал намного легче идентифицируется и более удобен в работе.
Кратко о том, как пользоваться генератором. Подключаем крокодилы передатчика к проверяемой паре, если нужно проверить один провод – подключаем красный крокодил к проводу, а чёрный – к земле (в автомобиле – к массе) при этом провода должны быть обесточены.
Затем, в зависимости от того, что нам требуется найти концы или обрыв, идём к окончанию провода, включаем приёмник и проводя антенной над проводами, по сигналу генератора находим нужные. Для поиска обрыва – ведём антенной вдоль трассы прохождения провода и смотрим, когда пропадёт сигнал генератора.
Также можно искать скрытую проводку 220 вольт. Для этого даже не нужно обесточивать проводку и использовать передатчик. Достаточно приёмника. Проводка довольно точно определяется по фону переменного тока 50 Герц.
Ну и о наводках на соседние провода. Вот тут двухтональный генератор – показал себя просто отлично. Приведу пример. Недавно нужно было выдать номер на старую, давно неиспользуемую розетку в многоэтажном здании. Документации никакой не сохранилось. Пара на розетку уходит с плинтов вот в таком пуке кабелей:
И найти пару традиционным методом занимает довольно много времени, ещё и у телефонной розетки нужно найти и обычную розетку для подключения генератора.
Телефонные кабели идут по зданию, на этажи, в общей куче с электрическими кабелями, сигнализацией, и сетями передачи данных.
Подключаем передатчик к телефонной розетке, и проводим антенной приёмника над плинтами. Плинт был найден моментально. Медленно проводим антенной над парами плинта и находим искомую пару. Все поиски, вместе с беганьем по этажам, для подключения передатчика, заняли пять минут.
Спасибо за внимание.
