Для того чтобы в полной мере наслаждаться современной музыкой в машине, нужна хорошая акустическая система, и достаточно большую роль в ней играет сабвуфер. Разумеется, во многих автомобилях изначально установлена качественная акустика, но стоят они достаточно много. Поэтому многие интересуются как собрать сабвуфер своими руками в машину, ведь сейчас это оптимальный вариант, который позволит получить хорошее качество . В этой статье мы расскажем об этом.

Причина, по которой сабвуфер в автомобиле необходим, достаточно проста – он предназначен для максимально качественного воспроизведения низких частот, что крайне важно для ряда музыкальных направлений. При этом нельзя забывать о необходимости дополнять звучание сабвуфера качественной акустической системой, которая воспроизводит средние и высокие частоты.

Выбор динамика для сабвуфера в автомобиль

Для того, чтобы сделать сабвуфер в авто своими руками, необходимо в первую очередь выбрать правильный динамик. Это достаточно важно, ведь именно этот выбор будет влиять на размер короба и спектр воспроизводимых частот. В настоящее время стандартными вариантами являются следующие динамики:

6 дюймов – применяются в качестве источника мид-баса, (в сочетании с более крупными сабвуферами);
8 дюймов – используются для воспроизведения фронтальных басов;
10 дюймов – отличный вариант для колонок, внутренний объем которых будет составлять от 15 до 20 литров;
12 дюймов – дают очень качественный звук, но для них нужна коробка от 25 до 35 литров;
15 дюймов – дают очень мощный бас, но требуют достаточно большого корпуса объемом от 60 до 90 литров.

Также если вы хотите собрать сабвуфер в авто своими руками, то достаточно важным параметром является выбор правильного сопротивления звуковой катушки. При этом нужно помнить о следующем соотношении – чем меньше сопротивление усилителя, тем выше его мощность. Но это не обозначает, что нужно выбирать минимальные значения, ведь при сопротивлении в 1-2 Ома, качество звучания будет значительно хуже. Приемлемым вариантом будет сопротивление от двух до четырех Ом.

У специалистов нет единого мнения относительно оптимальной мощности динамика. Одно известно точно – оптимальным вариантом будет, если мощность динамика будет несколько выше мощности усилителя. Ведь большинство систем не рассчитано на длительную работу на максимальной громкости, которая может привести к снижению качества звука и появлению нелинейных искажений.

Проектировка сабвуфера для автомобиля

Для того чтобы сделать самодельный сабвуфер для вашей машины, необходимо понять как именно будет выглядеть его будущий корпус, каких он будет размеров, формы, и т.д. Самым лучшим вариантом для этого будет воспользоваться программой WinISD, которая позволит виртуально сделать сабвуфер для машины в соответствии с его основными характеристиками.

Для этого необходимо знать следующие параметры динамика:

Vas – эквивалентный объем;
Qts – добротность динамика;
Fs – частота акустического резонанса в открытом пространстве;
Z – сопротивление динамика;
Pe – предельная шумовая мощность;
Qms – механическая добротность;
Qes – электрическая добротность;
Dia – диаметр диффузора.

У стандартных динамиков уже имеются определенные заданные характеристики. Например, эквивалентный объем:

Для ГДН35 – от 40 до 50 литров;
Для ГДН50 – 90 литров;
Для ГДН75 – 80 литров.

Для прочих моделей эти характеристики можно узнать на заводской упаковке или официальном сайте. Кроме того, параметры большинства фирменных динамиков уже есть в базе WinISD.

Самым важным параметром при расчете ящика для динамика является Qts, который описывает эффективность динамика на резонансных частотах. При расчете короба необходимо учитывать все возможные значения данного параметра.

После ввода всех этих параметров программа рассчитает один из трех видов ящика для автомобильного сабвуфера, каждый из которых имеет свои достоинства и недостатки. Этими видами ящика являются:

Стандартный закрытый ящик – прост в изготовлении и проектировании, но имеет достаточно низкий КПД в плане воспроизведения звука. Кроме того, такие ящики должны быть герметичными, что является некоторой проблемой при их сборке;
Фазоинвертор – более сложный корпус при расчете и изготовлении, но даст звук, который будет лучше, чем у обычного ящика;
Бандпасы 4-го и 6-го порядка. Самые сложные при изготовлении и проектировании, но обладают свойством глушить высокие частоты и подчеркивать низкие. Соответственно они дают самый лучший звук.

Для того чтобы начать сделать проект сабвуфера для машины необходимо сначала создать в программе новый динамик и загрузить его параметры в базу данных. Для этого необходимо нажать «New», выбрать «Own drivers», опять выбрать «New», и загрузить свои параметры, подтвердив загрузку нажатием на «OK» и «Close».

После этого необходимо создать новый проект на базе выбранного типа корпуса, для этого придется повторить эту описанную выше процедуру, используя разные типы ящика. Сам процесс проектирования состоит в изменении параметров коробки, настройки частоты фазоинвертора при помощи диаметра и длинны труб.

В зависимости от этого будет изменяться график частот. Оптимальным будет, если график пересечет линию на отметке -3 дБ, на частоте 25-35 Гц, и дальше проходит по линии на отметке в 0 дБ, и идет вниз на частоте 150-200 Гц. Далее будет необходимо настроить так, чтобы допустимые отклонения находилось в допустимом диапазоне.

Как правило, сабвуфер располагают в багажнике машины. Однако от того, где конкретно он находится, зависит звуковое давление внутри автомобиля, которое может колебаться в пределах полтора децибела. Если вы планируете участвовать в соревнованиях по автозвуку (SPL) – правильное расположение сабвуфера может стать причиной поражения или победы.

Как сделать короб для сабвуфера в авто

Итак, теперь разберемся с тем, как сделать сабвуфер в машину своими руками. Для этого нам в первую очередь необходимо подготовить нужные материалы. Прямые стенки изготавливаются из фанеры, ДСП, и очень редко из цельной древесины. Изогнутые поверхности делаются из стеклоткани, которую выклеивают слоями по нужной форме. Очень важно соблюдать размеры максимально точно.

Непосредственно сборка сабвуфера в машину, осуществляется при помощи клея и саморезов.

Когда вы собираетесь сделать сабвуфер в авто своими руками, то корпус для сабвуфера должен быть максимально герметичным. Это необходимо для того, чтобы на динамике не конденсировалась влага. Помимо обработки швов герметиком, не помешает дополнительно покрыть стенки нитролаком, который не будет пропускать влагу.

После сборки корпуса для автомобильного сабвуфера можно обтянуть его кожей, кожзамом или мебельной тканью.

Кроме того, нелишним будет позаботиться о защите динамика от механических повреждений, попадания влаги или пыли. Это можно сделать двумя способами:

Защита специальной акустической тканью – не самый дешевый способ, который отлично защищает от грязи и пыли, но не сможет предотвратить механические повреждения;
Защита при помощи металлической решетки – сравнительно недорогой вариант, который позволяет предотвратить механические повреждения, но не спасет от грязи и влаги.
Достаточно важным моментом является то, что у низких частот направленность звука практически не ощущается. А значит, расположение сабвуфера в автомобиле не имеет особого значения.

Стелс-сабвуфер для машины своими руками

Основным преимуществом стелс-сабвуфера в автомобиле является его малозаметность, при возможности получить максимально качественное звучание. Как правило, его располагают в багажнике за аркой заднего крыла, где он не занимает много места. Поскольку для хорошего авто-сабвуфера необходим короб приличного объема, который может превышать 18 литров, может понадобиться вынести его панель, таким образом, заняв объем предназначенный для заднего колеса. Также может понадобиться подрезать пол.

Разумеется, для того чтобы такой сабвуфер не был сильно заметен необходимо будет позаботиться о его отделке, которая по своему виду будет совпадать с оформлением автомобиля.

Светодиодная подсветка сабвуфера в автомобиле

Разумеется, качественный звук будет отлично сочетаться с эффектными световыми эффектами. Самым простым вариантом будет использование светодиодной ленты, которую можно будет приклеить вокруг динамика. Также достаточно интересным решением будет применение неонового эквалайзера, который реагирует на пиковые амплитуды сабвуфера и заставляет светящуюся жидкость подниматься по столбикам.

Как самому сделать короб для сабвуфера. Схема, конструкция.

Сабвуфер. Короб. Самому. Как изготовить. По уму.
Параметры. Динамик есть. И Тиля-Смолла цифры. Жесть.
Автомобильный. Автозвук. Расчёт. Конструкция. И вдруг!
Задумал фото. Разместить. Чтобы любой. Хотел...

Творить!

Сегодня Мастер решил всё-таки найти время и выложить процесс создания сабвуфера с нуля. А то запросы типа: "Как изготовить автомобильный сабвуфер своими руками" поражают своей настойчивостью и периодичностью. Причём это будет не какой-то там обычный ящик из ДВП, а нормальный музыкальный корпус из МДФ толщиной 22 мм для ДВУХ динамиков Alpine серии R.

Да, Вы не ошиблись, это именно те динамики, которые соответствуют понятию "народные". Ибо соотношение цена/качество/давление наиболее оптимально. Как обычно, будем считать, что Вы прочитали для начала и имеете минимальный запас инструмента и материалов.

Да простят airsound"a те, кто ждал этих фоток с нетерпением, работа, видите ли... Приступим. Материалом для изготовления корпусного сабвуфера служит МДФ, как указано выше.

При помощи программы JBL Speakershop рассчитывайте объём будущего короба и длину фазоинвертора под каждую головку .

Процесс расчёта достаточно часто описывается на страницах журналов по автозвуку, так что его урезаем. Данные короба (для каждого динамика) таковы: Объём - 56,6 л. Фазоинвертор - длина 32 см. Диаметр - 110 мм.

С помощью (Free Online Volume Box Calculator v.3.0), рассчитывайте внешние размеры, учитывая ограничение по высоте и ширине багажника автомобиля.

Размечайте лист МДФ по размерам и начинайте распиливать его с помощью циркулярной пилы или лобзика. Не забывайте, что ящик на фото - двойной. Получились кусочки для сборки саба:

Затем возьмите нижнюю часть Вашего будущего ящика и приложите к ней переднюю стенку. Просверлите дырки и закрутите пару-тройку саморезов, которые обычно применяются для крепления гипсокартона:

Ту же процедуру необходимо повторить для верхней крышки. Лучше для этого поставить будущий короб набок:

После этого от нижней глубины ящика отнимите толщину МДФ и отметьте снизу полоску, до которой будет убираться материал. То же самое сверху, только отнимать от верхнего внешнего размера толщину. Отмечайте скос с помощью карандаша и линейки, соединяя эти точки:

Соединяйте точки на внутренней поверхности крышки, чтобы было видно до какого уровня работать рубанком. Повторите для нижней части будущего ящика.

Лишние выступающие части снимите рубанком. Готово? Возьмите короб, поставьте его боком на лист МДФ и отрисуйте будущую боковинку карандашом изнутри. И другую сторону тоже. Так как данный корпус под сабвуфер рассчитан для двух головок, то средняя стенка ему не помешает:

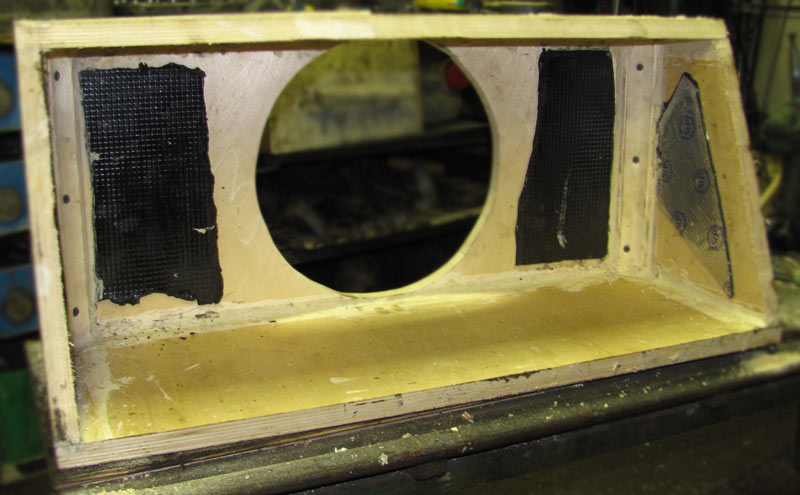

Вставляйте боковинки и среднюю стенку(если у Вас короб под два саба) и крепите их. Основа готова, пора делать дырки под саморезы, притягивающие стенки саба. Если они не входят в глубину материала, то рассверлите места для утапливания шляпок сверлом, диаметр которого 8 мм. Мастеру этого делать не пришлось, так как всё и так заходило как по маслу:

Вот пример того, как наживляются саморезы и наносятся жидкие гвозди, дабы улучшить герметичность конструкции. Как видите, нижняя и передняя стенки уже склеены:

Остатки "гвоздей" убирайте кусочками карпета и продолжайте прикручивать боковинки:

Осталось дело за малым: прикрутить верх и после - заднюю крышку:

Не забудьте обработать края, чтобы не было так, как на фото. Сделайте разметку под сабвуферы и вырезайте дырки для фазоинвертора(ов):

Эх, выпиливать, так по-крупному! Делайте круг почёта лобзиком и проверяйте правильность динамиком:

Фазоинверторы. Выпилите из пластиковой трубы, окрашивайте изнутри чёрной краской... А колечки сверху и снизу от фирмы DLS. Приклеивайте также всё на жидкие гвозди:

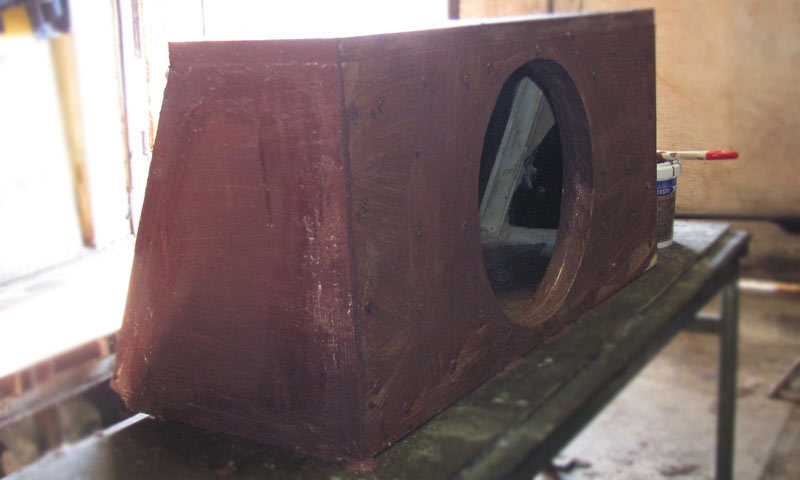

Перед обтяжкой обработайте короб фортуной с наждачным диском, для сглаживания торчащих частей и неровностей. И пройдите изнутри и снаружи пылесосом. Отрезайте карпет с запасом по бокам, чтобы можно было его завернуть. Приклеивайте:

С боковинками стоит обращаться аккуратно, чтобы не забрызгать клеем карпет, что уже на своём месте:

Вставляйте фазики и разрезайте "короной" карпет в месте крепления сабвуферов:

Проклеивайте спреем "корону" из карпета и заверните её внутрь. И не бойтесь испачкать руки в "жидких гвоздях" - они отмываются 646 растворителем. Как бы там ни было, а фазоинверторы необходимо проклеить изнутри до полной герметичности на стыках:

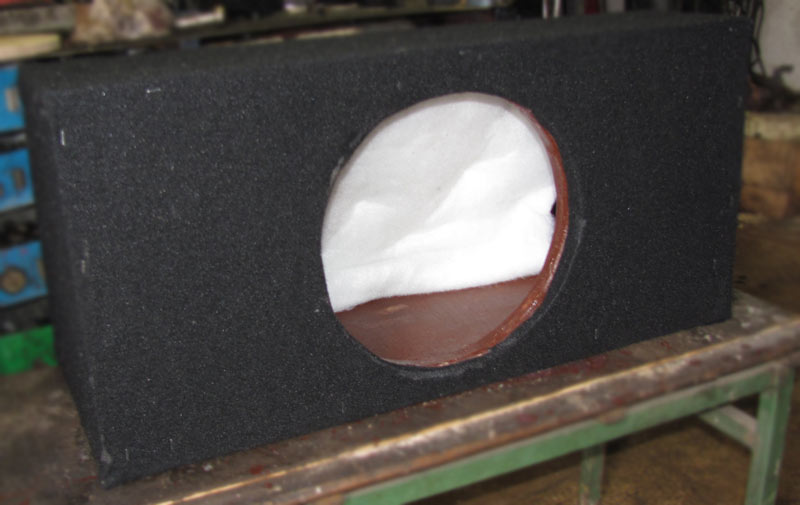

Самодельный корпус под автомобильный сабвуфер (или даже под два) готов. Усилители крепятся к его задней стенке, а провода к сабам без клеммников заходят сквозь просверленные (и залитые впоследствии "гвоздями") дырки:

Вот так и расписана схема конструкции сабвуфера. Желаю Приятного баса!

Судя по их контенту, этому тексту релевантны статьи:

Адрес заметки:

Доброго времени суток. не могли бы вы помочь в расчетах короба для Infinity Reference 1250w. Долго и упорно осваиваю программу JBL Speakershop но так и не могу ничего в ней понять.. очень хочется собрать свой первый сабвуфер. Буду очень признателен за оказанную помощь. Вот заводские параметры Тилля - Смола
Fs 25.40 hz
Qms 7.62
Vas 84.40
Qts 0.47

Заранее благодарен. P.S можно ли фазик установить не с боку а с верху?? даст ли это более глубокий бас в салоне седана?? Жду с нетерпением. Заранее очень благодарен

От типа конструкции короба сабвуфера зависит качество и громкость басов, поэтому к его проектированию и изготовлению необходимо подойти с особой внимательностью и основательно изучить все аспекты. Как сделать короб для сабвуфера своими руками? Он должен быть выполнен из прочных материалов, так как в процессе эксплуатации ему придется выдерживать высокие нагрузки.

Разновидности

По типу конструкции различают четыре вида, каждый из них имеет свои особенности и способен по-разному влиять на звук.

Закрытый ящик. Данный короб прост в проектировании, а тип его конструкции в полной мере отражает название. Сабвуферный динамик, помещенный в закрытый ящик, имеет маленький КПД, но его акустические свойства будут все равно значительно улучшены. Его можно разместить беспроблемно в любом месте автомобиля.
Фазоинвертор - корпус, содержащий специальную трубку, которая выводит воздух, чем значительно улучшает качество и мощность звука низких частот.
Бандпас четвертого порядка имеет разделение на две камеры, в одной из которых размещен динамик сабвуфера, в другой камере размещен воздуховод. При таком типе конструкции можно регулировать частоты, воспроизводимые низкочастотным динамиком.
Бандпас шестого порядка имеет тот же принцип, что и предыдущий вариант, но отличается от него наличием дополнительного фазоинвертора. Такой тип конструкции выдает максимальный КПД, но его проектирование и сборка — очень трудоемкий процесс.

Исходя из вышеперечисленного, можно сделать вывод, что оптимальным вариантом будет изготовление короба фазоинверторного типа, т.к. он отличается высоким показателем КПД и прост в изготовлении.

Список необходимых материалов

Для начала следует определиться с материалом, из которого будет изготовлен короб. Он должен быть прочным и иметь звукоизолирующие свойства. Можно использовать многослойную фанеру, ДСП или древесину. Чем выше мощность музыкального динамика, тем прочнее должен быть материал изготовления. Они просты в обработке и купить их не составит особого труда.

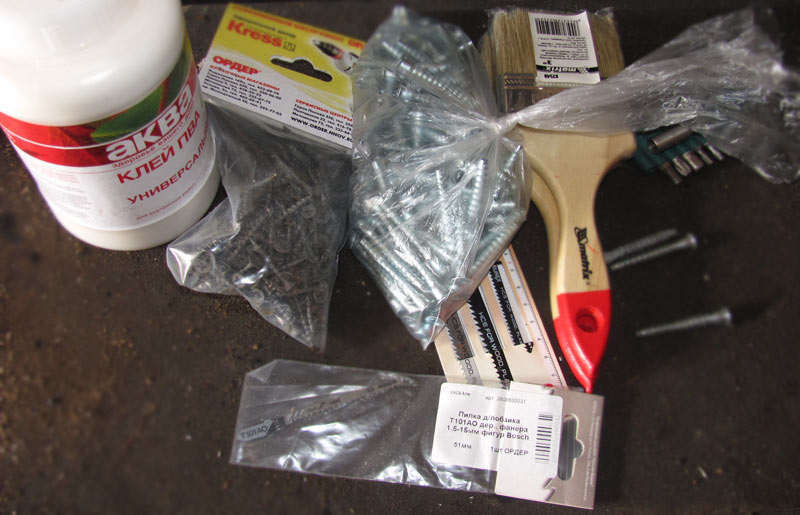

Детали, которые понадобятся для изготовления:

саморезы для древесины размером 5-6 сантиметров;
материал для шумоизоляции;
деревянные бруски сечением более 2 см;
дрель, шуруповёрт и отвертка;
жидкие гвозди и герметик;
электролобзик;
клемник;
материал для декорирования внешних сторон;
клей ПВА.

Разработка чертежа для корпуса

В технических документах каждой сабвуферной головки указывается необходимый объем корпуса для качественного звучания. Исходя именно из указанного производителем объема, следует разрабатывать чертеж. Рассчитать объем можно по формуле:

где V - требуемый объем; h - высота короба; L - длина и A - ширина.

Параметрами длины, высоты и ширины можно варьировать в любых направлениях, учитывая диагональ динамика, подбирая удобную конструкцию для автомобильного салона. На качестве звучания это не отображается.

Эту статью я решил написать специально для тех, кто хочет, но по тем или иным причинам не может позволить себе приобрести сабвуфер. В этой статье пошаговая инструкция о том как собрать сабвуфер своими руками.

Постараюсь доступным, для неопытных людей, языком рассказать, а по возможности и показать - что сабвуфер это совсем несложно как на первый взгляд может показаться. Если очень хочеться, но нельзя - значит можно!

У многих на языке вертится это слово, но не все понимают что это такое.

САБВУФЕР (SUBWOOFER) происходит от двух слов SUB и WOOFER - если дословно перевести - поднизкочастотник, т.е. акустическая система для воспроизведения звука на низших частотах (примерно от 20 до 200 гц). Многие называют его - "басовая колонка". Сабвуферы могут быть активными и пассивными. Активный - означает, что в корпусе колонки размещен усилитель и блок питания, Пассивный - соответственно нуждается во внешнем усилителе.

Также в тексте применяются следующие сокращения:

АС - акустическая система, если просто - то "колонка".

Динамик - он же громкоговоритель, но правильнее будет "динамическая головка".

ГНЧ - генератор сигналов низкой частоты. (под НЧ подразумеваются частоты от 20 до 20000Гц)

УНЧ - усилитель низкочастотных сигналов.

Шаг первый.

Инструмент и материал.

Для изготовления сабвуфера нам понадобиться найти:

1. Уверенность в себе, желание неотступно идти до конца и быть готовым на материальные затраты (может обойдется по хорошему!).

2. Хороший, проверенный в деле инструмент, а именно:

Ножовка по дереву;

Стамеска;

Набор напильников различного калибра и вида: плоские, тругольные, круглые;

Шкурки (от малого до великого);

Электродрель;

Отвертка (можно и шуруповерт);

Лобзик (еще лучше - электролобзик);

Линейка, ручка, карандаш, лист бумаги и другие канцелярские принадлежности;

Циркуль (желательно с размахом "крыльев" на 20-25см.);

Клей ПВА, автогерметик, клей для дерева;

Стройматериалы, а именно: фанера толщиной от 10мм до 20мм, ДСП - можно но, не желательно, деревянные бруски 20х20, 30х30, 40х40 и т.д.

Гора саморезов от 10мм до 50мм, их нам понадобиться очень много!

3. компьютер, на который очень желательно установить прогу JBLSpeakerShop.

Шаг второй.

Параметры громкоговорителей (динамиков).

У каждого из нас есть имя, фамилия, отчество. У каждого из нас уникальные черты лица, цвет глаз, отпечаток пальцев, рисунок сетчатки глаза. Нет на свете одинаковых людей. Точно также не бывает одинаковых динамиков, у каждого из них есть свои уникальные параметры. Даже если взять два одинаковых динамика сделанных на одном заводе в один день - их параметры будут различаться, конечно немного, но эта небольшая разница может быть важна. К чему это я, а к тому, что перед тем как начать изготавливать сабвуфер, мы ОБЯЗАТЕЛЬНО должны подсчитать основные параметры нашего динамика. Купили ли вы его в магазине, открутили от какой либо старой АС или друг притащил из гаража, в любом случае надо измерить его характеристики. В дальнейшем, по этим параметрам, мы будем выбирать тип ящика для сабвуфера.

Параметры необходимые для расчета сабвуфера мы будем записывать на бумажку и сохраним ее до того момента, когда качество звучания изготовленного "бум-бокса" будет полностью удовлетворять.

Итак начнем. По скольку в большинстве существующих ныне программ по расчету ящиков АС используются параметры Тилля-Смолла, именно их мы и будем высчитывать.

Для того, чтобы начать расчет ящика нам понадобятся следующие параметры:

Pnom - Номинальная мощность динамика, приводится в марке головки (75ГДН-1 75вт).
Fs - Частота собственного резонанса динамика в открытом пространстве.
Fc - Резонансная частота в закрытом ящике.
Qts - Полная добротность на резонансной частоте.
Qes - Электрическая добротность на резонансной частоте.
Qms - Механическая добротность на резонансной частоте.
Vas - Эквивалентный объем динамика.
D - Эффективный диаметр диффузора.
Xmax - Максимальное смещение диффузора. Будет неплохо прочитать обо всех параметрах T-S - читать.

В принципе могут понадобиться и остальные параметры, но этих уже достаточно для начала рассчетов.

Для измерения параметров понадобятся, калькулятор, вольтметр (лучше цифровой мультиметр), генератор НЧ, герметично закрытый ящик литров на 20, а также придется изготовить несложное устройство.

Генератор НЧ - можно взять любой, например Г3-109 или подобный. Если же нет генератора, то можно использовать и компьютер. К линейному выходу звуковой карты подключаем усилитель, а с выхода усилителя, через резистор в 1КОМ подключаем испытуемый динамик. Мощность резистора должна быть 2Вт и более, а иначе греться будет сильно. В принципе все готово. Если используем вместо генератора - компьютер, то необходимо скачать программу - ГНЧ, их в сети огромное количество.

Итак начнем.

Динамик подвешиваем на веревке по центру комнаты к потолку, можно за люстру или каким либо другим способом, главное чтобы рядом не было каких либо предметов, это может повлиять на точность измерения.

Все подключили, запускаем программу ГНЧ, выставляем частоту 1000Гц. На компьютере громкость ставим в среднее положение, чтобы исключить искажения формы сигнала. подключаем мультиметр к выходу усилителя. Регулируя громкость на усилителе выставляем напряжение 20В.

Подключаем вольтметр непосредственно к динамику. Выставляем частоту генератора примерно 5-10Гц и плавно повышая частоту следим за показаниями вольтметра. Нам необходимо найти резонансную частоту динамика, на этой частоте вольтметр покажет максимальное напряжение, затем оно начнет уменьшаться. Итак вольтметр показал максимальное значение - записываем его в наш листок как Umax. Затем записываем частоту генератора на которой зафиксировано максимальное значение напряжения, это будет Fs - резонансная частота. Теперь надо найти минимальное значение амплитуды. Начинаем опять плавно повышать частоту относительно Fs до тех пор, пока показания вольтметра перестанут изменяться, запишем это значение как Umin, при дальнейшем повышении частоты амплитуда будет опять увеличиваться, но это нам уже не важно.

Теперь мы знаем несколько параметров нашей головки, но это лишь начало. С помощью генератора и вольтметра мы можем построить график АЧХ изображенный слева. На нем видны Umax - соответствующий напряжению при резонансе, а также Fs - резонансная частота - пик на графике. Umin мы тоже нашли, а что такое Uср скажеты вы и что это за F1 и F2 ?

Это частоты, при помощи которых мы будем определять добротность динамика. Раньше я считал эти параметры вручную, высчитывал по формулам Uср, Qts, Qes, Qms. Теперь есть полезная прога TSCalc, скачать ее нужно прямо сейчас - скачать. Работать с ней элементарно просто, подставляем значения - получаем результат. Для начала надо узнать Rmax, для этого умножаем Umax на 1000 и запишем значение в листок. Еще понадобиться измерить сопротивление динамика постоянному току с помощью омметра, запишем его как Re.

Теперь подставим значения Rmax и Re в программу и найдем Rx. Делим Rx на 1000 и получаем Uср. Теперь найдем F1 и F2. Начинаем уменьшать частоту относительно Fs "вниз" и когда вольтметр покажет напряжении Uср запишем F1, теперь тоже самое только "вверх" от Fs и запишем значение F2. Теперь подставляем значения Fs, F1, F2 в программу. И получаем значения Qes, Qms, Qts.

Настало время приготовленнего заранее ящика. Берем наш динамик и прикручиваем к ящику магнитом наружу, в этом нет принципиальной разницы, просто так удобнее. Теперь снова находим резонансную частоту, но запишем ее уже как Fc. Подставляем значение Fs, Fc и известный объем ящика, получаем значение Vas - эквивалентный объем.

Ну вот в принципе и все. Эффективный диаметр диффузора и его максимальное смещение измеряем с помощью обыкновенной линейки. Не забудьте записать значения в листок.

Шаг третий.

Виды ящиков.

Теперь у нас есть динамик, есть его реальные параметры, можно приступать к выбору ящика.

Хочу сразу разочаровать. Именно по параметрам динамика выбирается тип корпуса. Я не утверждаю что на нем не получиться собрать тот ящик который вы хотите, просто он может звучать не так, как звучал бы в "родном" ящике.

Итак, виды ящиков, или варианты исполнения сабвуферов.

Вариант первый - Свободный излучатель или Free air.

Этот вариант может подойти к динамикам у которых Fs выше 100Гц.

Путевого сабвуфера все равно из него не выйдет, так как параметры его близки к динамикам среднечастотным. Например его можно встроить в заднюю полку автомобиля.

Конечно можно попробовать сделать из него что-то другое, но лучше поискать другой динамик.

Вариант второй - Закрытый ящик или Closed Box.

Выбираем этот ящик если Qts<0,8...1, оптимально 0,7

произведение Fs/Qts=50

Расчитывается просто, все что нужно это расчитать объем ящика.

От динамика требуется немалая мощь, очень высока вероятность выхода его из строя. В большинстве случаев ящик получается громоздким что совершенно неприемлимо для дома и автомобиля.

Внутренность ящика заполняется звукопоглащающим материалом, вата, войлок или др.

Такой вариант исполнения обладает самым низким КПД.

Вариант третий - Фазоинвертор или Vented Box.

Выбираем если Qts<0,6, оптимально 0,39

Динамик должен обладать гибким и прочным подвесом, т.к. совершает гигагнтскую работу, при максимальной подведенной мощности, диффузор колеблет огромное количество воздуха, большая часть которого "улетает в трубу"

Вариант четвертый - Пассивный излучатель - Passive Radiator.

Пассивный излучатель это как фазоинвертор, только вместо трубы излучатель-мембрана.

Хотя можно использовать старый динамик, удалить магнит, корзину, диффузор. А к резиновому подвесу приклеить пластину из гетинакса, оргстекла или другого материала. В центр пластины вкрутим груз - болт с гайкой. Этим грузом можно регулировать Fc.

Вариант пятый - Банд Пасс или Band Pass

Band Pass можно перевезти как Полосовой проход.

Band Pass 4-th order- Банд Пасс 4-го порядка.

Стоит выбрать если Fs/Qts=105

В принципе, из всех остальных вариантов корпусов, именно этот отличается самой высокой эффективностью.

Но в тоже время самый сложный в изготовлении, две камеры и два фазоинвертора.

Band Pass 6-th order A - Банд Пасс 6-го порядка класса А.

Band Pass 6-th order B - Банд Пасс 6-го порядка класса Б

Любой из этих вариантов корпусов можно собрать как на одном, так и на двух динамиках.

Параметры своего динамика вы знаете, что из него получится вы уже определили, настала пора рассчетов ящика.

Шаг четвертый.

Расчет ящика.

Распаковываем скачанную прогу JBLSpeakerShop в корневую папку диска. Затем запускаем файл setup.exe из папки DISK1. Начнется установка, вводим путь второй части архива DISK2. Установка завершена.

Запускаем программу Пуск=>Программы=>JBL SpeakerShop=>SpeakerShop Enclosure Module.

Подробно о программе рассказывать не буду, она очень простая и в принципе все понятно.

Для начала заходим в меню Loudspeaker - и вводим параметры нашей головки. Затем, выбрав тип ящика жмем - Box - Parameters - а там уже на выбранный тип. осталось ввести объем и частоту желаемого резонанса, с этими параметрами нужно поэкспериментировать, наблюдая за получившимися графиками. После того как выбрали параметры ящика, жмем Vent, здесь вводим параметры трубы (фазоинвертора) если он конечно есть. Осталось рассчитать размеры ящика, подменю Dimensions, выбирайте форму по вкусу и размеры. В меню Graphs - выбор типов отображаемых графиков.

Под завязку распечатываем графики, параметры, размеры - Ctrl+P.

Шаг пятый, заключительный.

Изготовление ящика.

Теперь, немного передохнув, примемся за изготовление ящика. На этоп этапе, дабы не переводить драгоценный материал, нужно четко соблюдать правило, "семь раз отмерь, один раз отпили".

Достаем приготовленный интсрумент, материал, терпение. При выборе фанеры, либо ДСП (у кого что есть), нужно учитывать, что чем выше мощность динамика, тем выше должна быть толщина стенок ящика и жестче крепление. Самый лучший материал конечно же фанера (не стоит использовать старую, высохшую - она у вас просто рассыпется), намного прочнее чем ДСП, я вообще не понимаю как можно сделать хороший сабвуфер из опилок.

Достали линейку, крандаш, первым делом расчерчим на листе фанеры все стороны ящика. Старайтесь экономить, вдруг где-то ошибетесь, будет чем исправлять.

Теперь распилим, хорошим инструментом будет ножовка с направляющей и мелкими зубчиками. Пилить надо медленно и желательно под углом, вы же не хотите чтобы фанера расслоилась и потрескалась. Можно использовать и электролобзик, желательно с регулятором скорости, по уже высказанным причинам. Пилите ровно, не спешите, напильником замучаетесь выправлять горбы и впадины.

После того как распили, напильником все же придется поработать, нужно убрать все торчащие кусочки дерева, а то занозы, йод, бинты.

Достали деревянные брусочки, размеры их выбирите сами, но конечно не слишком маленькие или огромные. Приставьте стенки друг к другу как они должны быть и отмерьте необходимую длинну брусков.

Еще один ответственный момент в изготовлении ящика - это огромное отверстие под динамик. Сначала циркулем размечаем окружность под динамик, чуть больше диаметра диффузора вместе с резиновым подвесом. И еще одну окружность поменьше, равную радиусу сверла и прибавив еще 2-3мм. Вот несколько способов продырявить кусок фанеры. Сверло не ищите, навряд ли есть на свете сверла диаметром 100-300мм, да и дрель понадобится гигантская. Возьмите сверло диаметром 10-15мм, обычную электродрель. Сверлите положив ваш кусок фанеры на какой-либо другой ненужный деревянный лист, так вы немного сохраните нижнюю поверхность от растрескивания. Теперь по внутренней окружности высверливаем отверстия на расстоянии 1-2 мм друг от друга. Как закончите, возьмите узкую стамеску, молоток и пробейте перемычки между отверстиями, затем выбейте получившийся блин. Берем самый крупный круглый напильник, а лучше рашпиль и неторопясь, опять же под небольшим углом выравниваем окружность по расчерченной линии. Острые углы с лицевой стороны можно скруглить. Таким же способом делаем отверстия для фазоинвертора. Еще один способ: рисуете окружность с радиусом диффузора и внутри отверстие, а затем с помощью электролобзика выпиливаете по линии. Быстрее, зато щепок больше! Приложите к отверстию динамик, если "дыра" вас устраивает, просверлите отверстия крепежа головки, а для крепления можно использовать вкручивающиеся металлические двухсторонние гайки, их используют в мебельной промышленности.

Не забудьте про разьем! Лучше использовать от концертной акустики - надежнее и практичнее.

Ну вот сделали все стенки, отверстия под динамик и фазоинвертор, напили бруски, будем собирать.

Опять за дрель, ставим сверло в два раза меньшего диаметра чем саморезы и просверливаем листы фанеры в тех местах, где она будет крепиьтся с другими листами и брусками. Теперь берем клей ПВА или клей для дерева и мажем его погуще в местах стыка. Соединям между собой стенки и в проделанные отверстия вкручиваем саморезы, нестрашно если они прошли насквозь, внутри не видно, а крепкость нам важна. Клей будет играть две роли, увеличение прочности крепежа и герметизация. Следите чтоб конструкция не перекосилась, углы были ровными, должна ведь быть красота и аккуратность.

Заднюю стенку пока не привинчивайте, она нам еще послужит. Зарепите динамик, снаружи или изнутри, кому как нравится и смотря какая конструкция динамика. Промажьте место стыка фанеры с динамиком автогерметиком, осторожно, чтоб не попало на диффузор. Автогерметик - обеспечит герметичность и легко удаляется, если вдруг захочется поменять головку на другую или при ремонте.

Фазоинвертор - можно использовать кусок сантехнической трубы, аллюминиевую трубу, да в принципе любую трубу какая у вас есть (кроме металлических водопроводных и канализационных). В программе введете ее размеры и получите длинну. Фазоинвертор может быть и квадратным, тогда понадобится проявить свою фантазию в его изготовлении. Его также необходимо будет закрепить, но пока не намертво.

Как сделать демпфер. Материалом демпфера может быть: войлок, жесткий поролон, вата, толстый ворсонит и т.п. Самым доступным материалом является - вата. Но ведь просто ее внутрь не напихаешь! Здесь нам на помощь придут наши любимые женщины, которые все время наших стараний ворчат про мусор, шум и кучу инструментов в перемешку с кусками дерева и т.д. Как же они нам помогут? Да очень просто, женские колготки, в них можно напихать вату и сделать звукопоглащающие "колбаски", которые мы и будем приклеивать к стенкам ящика.

Настройка фазоинвертора. После демпфирования ставим заднюю крышку на место, но так, чтоб потом можно было снять. Хотя если у вас динамик вытаскивается наружу, то заднюю стенку можно закрепить намертво с клеем и кучей саморезов. Подключаем агрегат к НЧ генератору через усилитель, а к контактам сабвуфера (т.е. динамика находящегося внутри) вольтметр. Меняя частоту генератора находим резонансную частоту Fc по уже известной методике. Если резонансная частота отличается от расчетной, мы ее будем подстраивать с помощью фазоинвертора и количества демпфера внутри ящика. Трубу фазоинвертора нужно будет либо укоротить, либо удлиннить, в некоторых случаях труба может быть большей длинны чем габариты сабвуфера, в этом случае ее можно согнуть в виде буквы "Г". Также нужно поэкспериментировать с количеством демпфера, убрать или добавить, решайте по конкретной ситуации. Когда резонансная частота будет вас устраивать, можно намертво закрепить фазоинвертор, демпфер.

Включите музыку, чем громче тем лучше, послушайте нет ли посторонних шумов, свиста, шелеста. Если свистит, значит где-то в ящике осталось не закрытым отверстие или щель, замажьте ее шпаклевкой или герметиком, залейте клеем. Если шелестит, возможно демпфер задевает движущийся диффузор динамика.

Теперь окончательная внешняя обработка ящика, углы можно скруглить, тщательно зашкурить, замазать щели и ямки мастикой или шпаклевкой.

Под конец, можно обклеить сабвуфер ворсонитом или каким другим материалом, поставить декоративные решетки к динамику и фазоинертору, прикрутить ножки если собираетесь использовать его в помещениях, здесь вам подскажет фантазия.

Ну вот вроде и всё! Надеюсь вся моя писанина кому то помогла! Спасибо что дочитали до конца, всего вам хорошего, успехов!

Свои замечания, исправления, вопросы присылайте на адрес [email protected].

Адрес администрации сайта:

НЕ НАШЕЛ, ЧТО ИСКАЛ? ПОГУГЛИ:

Существует два варианта установки сабвуфера – приобретение готового или покупка динамика и изготовление ящика под него. Рассмотрим второй вариант, который подойдет людям, увлеченных автозвуком.

В продаже существует масса готовых корпусов, но они не отличаются качеством. Тут может привлечь только цена, их стоимость составляет примерно 1000 рублей. Но материалы дешевые, сделанны из тонкой фанеры, нет жесткости ящика. Добиться с покупным корпусом правильного звучания сабвуфера не получиться.

Важно помнить, что хорошо сделанный корпус для сабвуфера существенно преобразит звучание. На практике, один и тот же сабвуферный динамик в различных коробах звучит совершенно по-разному, причем разница существенная на слух даже для неподготовленного слушателя.

Приступим к изготовлению

Для начала нужно определиться с формами и размером. По умолчанию будем считать, что у вас имеется чертеж ящика под саб. Если нет, то будет полезно узнать в статьях "Корпус для сабвуфера " и "Типы акустического оформления сабвуфера ". К тому же, производители в технической документации к динамику предлагают несколько вариантов размеров корпусов, исходя из его параметров. Чертежи для ящика под сабвуфер также можно найти на специализированных авто форумах по автозвуку.

Определимся с материалом для ящика. Существует два варианта, это либо MDF, либо многослойная фанера. Т.к. буду рассказывать про свой опыт изготовления корпуса для сабвуфера, то для себя я выбрал многослойную фанеру.

Во-первых, найти MDF в магазине непросто. Во-вторых, стоимость фанеры намного дешевле. При выборе фанеры нужно определиться с ее толщиной, чем она толще - тем жестче будет корпус и лучше в итоге звучание. Оптимальная толщина фанеры составляет 18 мм, что является разумным и по цене и по качеству, и она продается в любом строительном магазине.

Не стоит забывать про вес будущего корпуса под сабвуфер, если его делать из очень толстой фанеры, то вес готового ящика может достигать 40 килограмм. Плюс вес самого динамика, в итоге - лишние полцентнера в багажнике, которые вы постоянно будете с собой возить.

Разрезать фанеру под будущий ящик можно в магазине, благо сейчас это предоставляют большинство крупных строй-магазинов, по типу "Касторама". Далее нужно закупить сопутствующие материалы - клей ПВА и кисточки, мебельные шурупы, жидкие гвозди (для проклейки стенок и стыков) саморезы и акустический карпет для оклейки ящика. Еще я бы порекомендовал специальное покрытие для дерева, которое защитит его от влаги.

Приступаем к постройке корпуса сабвуфера

Рекомендую, лицевую часть корпуса, на которой крепиться динамик, сделать двойной, а именно из двух листов фанеры. Т.е. получается, что общая толщина будет 36 мм. Это нужно для большей жесткости, ведь именно эта часть ящика оказывается самой слабой и нагруженной. Как вариант, можно сделать отверстие под динамик в первом листе обычного размера, а во втором (наружном) чуть большим, по внешнему диаметру динамика. В итоге получиться, что саб будет утоплен в корпусе. Это лучше выглядит с эстетической стороны.

Собираем ящик для сабвуфера. Листы фанеры между собой склеиваем клеем и прикручиваем с помощью саморезов. Количество саморезов должно быть примерно следующее: один саморез на один квадратный сантиметр площади стенки или через каждые 3-5 сантиметров. Не жалейте саморезы, прочность важнее. С помощью мебельных шурупов соединяем стенки корпуса будущего ящика между собой. Технология следующая: сначала просверливаем отверстие под мебельный шуруп, капаем каплю клея ПВА и закручиваем.

Почему надо использовать мебельные шурупы? Они, в отличие от саморезов, дают наиболее прочное соединение и не разболтаются от постоянных колебаний и тряски.

Приступаем к защите корпуса. Для этого существует специальный лак, который защищает древесину от влаги. Тут никаких проблем возникнуть не должно.

Для увеличения жесткости конструкции корпуса его нужно проклеивать изнутри вибро-изоляционными материалами . Данная процедура нужна, когда выбран не слишком толстый материал для изготовления корпуса, или для увеличения жесткости покупного ящика. По опыту, после данной операции, сабвуфер заиграл по новому - качественно и более быстро.

При сборе сабвуфера нужно уделить внимание проклейки стыков и соединений (особенно если тип вашего корпуса - закрытый ящик). Пристальное внимание нужно уделить месту, откуда выходят провода для сабвуфера. В качестве проверки герметичности - ящик заливают водой, но этот метод я считаю перебором.

Если после сбора и прослушивания сабвуфера вам не нравиться его звук, кажется слишком жестким, можно положить внутрь синтепон или обычную вату. Она требуется, чтобы улучшить качество звучания при неправильном конструировании ящика под сабвуфер.

Бас получился сочный и мощный. Отыгрывается басы на все 100 процентов, четкость на высоте, скорость баса хорошая, и при этом локализация получилась что надо. Нет неприятного гудения и давящего давления на уши. По сравнению с покупными сабвуферами в готовом корпусе - это небо и земля!
