Ремонт старых и прокладка новых водопроводных сетей в жилых помещениях начинается с расчета стоимости работы. Однако, не только цена труб играет решающую роль. Не менее важен материал, из которого они изготовлены, способ монтажа и возможность проведения работ без привлечения профильных специалистов.

В процессе выбора водопроводных труб для жилого помещения следует учитывать возможный будущий ремонт или замену отдельных узлов в случае возникновения аварийных ситуаций. Исходя из этого, ориентироваться нужно на стоимость, качество и технические характеристики, которые должны соответствовать всем необходимым требованиям.

Виды водопроводных труб

Современные производители водопроводной арматуры предлагают потребителю два основных вида водопроводных труб:

1. Неметаллические;
2. Металлические.

Изделия обоих видов отличаются между собой по техническим характеристикам, материалу, эксплуатационным свойствам и химическому составу. Опираясь на эти признаки, подбирают те или иные варианты для горячей или холодной воды.

Неметаллические трубы изготавливают из следующих материалов:

Для производства основных видов металлических труб используют следующие металлы и сплавы:

• сталь;
• нержавеющая сталь;
• медь.

Неметаллические трубы

Основным фактором, способствующим повсеместному использованию неметаллических водопроводов, является их долговечность и дешевизна. На внутренних стенках пластиковых изделий не образуется накипь и ржавчина.

Срок их службы может превышать полувековой период , а монтаж и ремонт значительно дешевле металлических аналогов. Более того, обслуживание или замена водопровода из пластика не требует проведения сварочных работ, а значит, будет по силам любому домовладельцу, при наличии некоторого опыта и инструмента.

Полипропиленовые

Этот тип изделия отличается повышенной прочностью и долговечностью. Трубы из полипропилена, используемые для горячего водоснабжения, уверенно прослужат 25 и более лет, а для холодного - свыше 50. Материал очень легкий, что положительно сказывается на удобстве монтажа и транспортировке.

Важным положительным свойством является неизменность характеристик полипропилена даже при резком колебании температур и замерзании воды.

При монтаже полипропиленового водопровода в местах изгиба используют фитинги. Ввиду повышенной жесткости материала сгибание его обычным способом недопустимо.

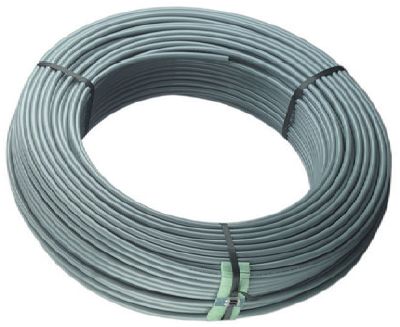

Полиэтиленовые

Водопровод из этого материала отличается высокой надежностью, благодаря способности выдерживать давление до 16 атмосфер. Несмотря на многие положительные стороны, изделия из полиэтилена, не получили широкого распространения.

Температурный диапазон, в котором они могут эксплуатироваться, находится в пределах от -40 C до +40 C. Учитывая низкую термостойкость, вкупе с достаточно большим показателем линейного расширения, такой водопровод не всегда может быть подходящим вариантом для дома .

Однако, появившийся не так давно на рынке, сшитый полиэтилен оказался более востребован. Монтаж водопровода из такого материала максимально прост и удобен. В местах соединений применяются фитинги без резиновых уплотнителей, а поверх них устанавливается специальный штуцер.

К неоспоримым преимуществам полиэтиленового сантехнического узла можно отнести:

Металлопластиковые

Изделие имеет многослойную конструкцию, в которой внешний и внутренний слои из пластика, а посередине - из металла. Благодаря этому достигается повышенная прочность при небольшом весе.

Упругость, присущая металлопластиковым трубам, позволяет придавать им различные формы. К положительным свойствам можно отнести отличную теплопроводность изделия , легкий и удобный монтаж.

Уязвимые места в металлопластиковом водопроводе - соединения. При проведении работ нужно уделять повышенное внимание к качеству установки фитингов. Дело в том, что при резких скачках температур алюминий сжимается быстрее пластика и высокое давление в системе может привести к аварийной ситуации.

ПВХ

Трубы из поливинилхлорида во многом превосходят аналоги из пластика по прочности и устойчивости к воздействию агрессивных химических веществ, а допустимое давление в таком водопроводе может достигать 46 атмосфер.

Устойчивость к высоким температурам позволяет использовать водопровод из поливинилхлорида для горячего водоснабжения. Он уверенно выдерживает температуру до 90 градусов Цельсия.

Монтаж не вызывает особых трудностей и произвести все работы с водопроводом из ПВХ можно самостоятельно без сварочных работ. В процессе понадобятся только муфты и уголки, что делает установку более дешевой по сравнению с аналогами, для которых необходимо приобрести фитинги.

Металлические водопроводы

Трубы из металла используются уже не один десяток лет. Несмотря на появление новых материалов, они до сих пор не утратили своей актуальности. Металл, как и пластик, имеет свои плюсы и минусы.

Самым большим плюсом водопровода из металла является механическая прочность. Однако срок его службы всего несколько лет . Помимо этого, сложный монтаж и проведение сварочных работ повышают стоимость установки и обслуживания.

В процессе эксплуатации на стенках металлического водопровода образуются наросты, которые приводят к падению давления и пропускной способности.

Стальной

Стальные трубы производятся как из обычной углеродистой стали, так и оцинкованные. Монтаж водопровода из стальных комплектующих выполняют при помощи переходников, тройников и муфт, которые соединяют трубы в единую систему.

Сварные и бесшовные стальные трубы способны выдержать огромную нагрузку , большое давление и резкие перепады температур.

Какие трубы выбрать для водопровода (видео)

К минусам таких водопроводов можно отнести большой вес, сложный монтаж и коррозию. Однако, современные производители научились покрывать внутреннюю поверхность неметаллическим слоем, что позволяет увеличить срок службы изделия и избежать коррозии.

Изделия из нержавеющей стали превосходят обычные по всем основным характеристикам, но их стоимость значительно отличается , что приводит к сильному удорожанию всей системы водопровода.

Медный

Пропускная способность медного водопровода выше, чем у других. Это достигается за счет более гладкой внутренней поверхности, поэтому можно использовать трубы меньшего диаметра. Медь обладает дезинфицирующими свойствами , благодаря чему медные трубы широко применяются для водопроводов с питьевой водой.

К несомненным плюсам медных изделий относится их презентабельный вид, устойчивость к коррозии и высокий срок службы, который может достигать 70−100 лет.

Однако высокая стоимость медной трубы и монтажных работ не всем по карману. Такие водопроводы обычно встречаются в элитных домах, где роскошь считается одним из важных показателей.

Различные водопроводные трубы – стальные, металлические, чугунные, полиэтиленовые, медные – характеризуются разными свойствами. В связи с этим при необходимости монтажа системы водоснабжения следует сравнивать все их эксплуатационные и технические параметры.

1 Виды водопроводных труб и их ключевые характеристики

Выбор конкретного типа труб для обустройства водопровода зависит от того, какая по назначению система требуется человеку – внутренняя или наружная. И в первом, и во втором случае используются напорные трубные изделия, по которым разрешается подавать под определенным давлением холодную и горячую воду. Но, естественно, технические параметры таких труб будут различными.
Правильный подбор этих самых параметров позволит вам избежать чрезмерных финансовых трат и ненужных ошибок, которые достаточно часто встречаются при выполнении монтажных работ.

Здесь также необходимо учитывать и эстетическую составляющую изделий. Для прокладки внутренних коммуникаций требуется использовать не только надежные, но еще и внешне "элегантные" трубы, по возможности с небольшим сечением.

К главным эксплуатационным показателям водопроводных трубных конструкций принято относить их:

• пропускную способность;
• стойкость против химического воздействия и коррозии;
• устойчивость к влиянию разных температур;
• эксплуатационный срок.

На данный момент существует три крупных группы труб, используемых для систем отведения и подачи воды:

• полимерные (иначе говоря, пластиковые);
• металлические (из стали, чугуна, меди);
• металлопластиковые (в этом случае изделия изготавливают из комбинации металла с полимерами).

Современные потребители чаще всего используют полимерные трубы, так как они имеют ряд неоспоримых достоинств:

• невысокая стоимость;
• превосходная прочность при малом весе, который облегчает выполнение монтажных мероприятий и доставку труб на объект;
• отсутствие зарастаний внутренней поверхности трубопроводов за счет их гладкости изнутри;
• отсутствие коррозионных явлений (качество жидкости, подаваемой по полимерным трубопроводам, не снижается);
• малая звукопроводимость материала (шум, которым "грешат" все водопроводы, при использовании пластика минимальный);
• длительный срок эксплуатации;
• несложный монтаж водопровода (трубы из пластиковых материалов легко режутся, а затем при помощи фитингов либо паяльного аппарата соединяются между собой в любые по сложности конфигурации).

Трубы из полимеров имеют лишь два недостатка:

• кислород, проникающий через стенки изделий, может оказать ощутимое воздействие на качество работы трубопровода;
• размеры труб могут изменяться из-за влияния повышенной температуры воды, протекающей по ним.

2 Стальные водопроводные трубы для дачи – преимущества их использования

Трубопроводы из стальных изделий характеризуются уникальной механической прочностью. Металлические трубы допускается соединять по разным технологиям, они относительно легко поддаются сгибанию, их можно сваривать автогеном. Герметичность таких конструкций также находится на высоком уровне, а прокладка трубопроводов занимает небольшое время.

Трубы из стали производят по двум технологиям:

• метод экструзии (несварные изделия);
• холодная и горячая катка стальных листов ( сгибают в форму трубы и сваривают их, используя разные виды электродов, а края горячекатаных расплавляют и прижимают друг к другу).

Недостатками металлических изделий признают их немалую массу и склонность к ржавлению. С последней проблемой сейчас научились справляться. На заводе, который выпускает стальные трубы, на них наносят специальные эпоксидные составы либо особое полиэтиленовое покрытие. Также хорошо известна технология защиты элементов водопроводов при помощи горячей оцинковки.

Описанные меры борьбы с явлениями ржавления подходят для тех конструкций, которые монтируются на поверхности. А вот антикоррозионную защиту трубопроводов, закапываемых в землю, выполняют при помощи высокоплотного битумного покрытия. Оно надежно предохраняет трубы от коррозии и увеличивает длительность их эксплуатации.

Установка металлических изделий, как было отмечено, осуществляется достаточно быстро, но при условии, что монтажники имеют некоторый опыт выполнения таких работ. Для монтажа используют следующие варианты соединений отдельных компонентов трубопровода:

• сварка;
• фланцы с болтами;
• фитинги либо резьбовые муфты.

Как правило, все они применяются комплексно. Некоторые участки системы сваривают, другие соединяют при помощи фитингов и фланцев. В результате получается по-настоящему надежная конструкция, которая служит долго (не менее 20 лет) и не требует частых ремонтов.

3 Краткое описание труб для водопроводов из других материалов

Еще совсем недавно весьма активно сооружались трубопроводы, предназначенные для подачи и отведения воды, из серого и ковкого чугуна. В наши дни их вытесняют системы из более современных материалов. Тем не менее, чугунные трубы до сих пор применяются для обустройства водонапорных сетей.

Такие трубные изделия рекомендованы тогда, когда человек хочет добиться максимальной пожарной безопасности водопровода, малого уровня шума и длительности эксплуатации сети (срок службы чугунных конструкций составляет около 80 лет). Обычно их монтируют на вертикальных участках систем подачи воды и отведения стоков. При этом используются трубы среднего и большого сечения (например, 100 мм).

Конструкции из медных материалов обладают массой нужных достоинств (высокая пропускная способность, не изменяющаяся со временем, отсутствие коррозии, отличная , экологическая чистота изделий, бактериостатические свойства и так далее), но процесс их соединения весьма специфичен, да и стоимость таких труб достаточно высока. По этим причинам медные трубы укладывают исключительно в помещениях.

Соединяют их между собой пайкой либо сваркой, фитинги практически не используются. Резьбовые муфты применяют при необходимости соединения элементов инженерной коммуникации из меди со стальными трубами, а также при подсоединении санитарных устройств к санитарно-технической сети. Нередко используется особый вид пайки, которую называют капиллярной. Данный процесс предполагает сильный нагрев концов труб и соединительной муфты, в результате чего присадочный материал расплавляется и проникает в зазор между ними.

Появившиеся не так уж и давно металлопластиковые трубы понравились многим людям. Это не удивительно, если принимать во внимание их основные достоинства:

• низкую теплопроводность, позволяющую применять их для монтажа водопровода, систем отопления и подачи горячей воды;
• длительный срок эксплуатации: он может достигать 50 лет (важно лишь придерживаться советов производителя по нюансам их обслуживания);
• возможность обустройства скрытых и открытых систем;
• превосходные антикоррозионные характеристики, обусловленные отсутствием электрохимического контакта полимерных материалов с жидкостью, транспортируемой по трубам;
• простота ремонта и непосредственно монтажа.

Добавить в закладки

Виды труб для водопровода и их технические характеристики

Чтобы грамотно спроектировать и устроить систему водоснабжения, требуется тщательно исследовать различные виды водопроводных труб, сравнив их технические, эксплуатационные и эстетические характеристики. При этом выбор типа трубы будет зависеть от ее назначения: либо планируется внутренняя система подачи воды и отведения (канализации), либо необходим монтаж наружных коммуникаций. Вариантов достаточно много, поэтому стоит рассмотреть этот вопрос детально, чтобы избежать ненужных ошибок и лишних затрат.

Трубы для водопровода.

Основные характеристики водопроводных труб

В первую очередь следует учесть типы сетей водоснабжения и водоотведения (канализационные системы). Они подразделяются на:

• наружные сети,
• внутренние сети.

В обоих вариантах применяются напорные трубы, рассчитанные на то, что по ним будет подаваться горячая и холодная вода под соответствующим давлением.

Соединение труб производится на специальном паяльном аппарате.

К основным эксплуатационным характеристикам водонапорных труб относятся следующие параметры:

• коррозионная стойкость;
• химическая стойкость;
• срок эксплуатации;
• устойчивость к различным температурным режимам работы;
• пропускная способность.

Классификация водопроводных труб по материалу

Все трубы для подачи и отведения воды делятся на три основных класса:

1. Металлические трубы (чугунные, стальные, медные).
2. Полимерные трубы (пластик).
3. Металлопластиковые трубы (полимерные материалы комбинируются с металлом).

Каждый вид обладает своими преимуществами и своими недостатками, обусловленными физическими свойствами материала.

Трубы из металла

Виды труб для водопровода из пластика имеют большой срок службы.

1. Чугунный водопровод. Коммуникации из чугуна из-за хрупкости этого материала требуют особой осторожности при монтаже и транспортировке. Соединение и подгонка по размеру представляют серьезную трудность для монтажников. Хотя, по сравнению с водопроводами, изготовленными из стали, чугунные трубы служат дольше (по некоторым оценкам до 80 лет) и не так сильно «зарастают» изнутри, постепенно применение чугуна в устройстве водонапорных систем сокращается.
2. Стальные . Недостатком этого типа трубы считается ее небольшой срок службы – примерно 20 лет. Низкая коррозионная устойчивость с течением времени приводит к образованию внутри трубы ржавчины, которая существенно ухудшает качество питьевой воды, подаваемой в системе. Сниженная проходимость коммуникаций отрицательно влияет на затраты по подаче воды потребителю. В сравнении с Европой, стоимость подачи воды в нашей стране выше в 1,5 раза. Коррозия металла влечет за собой аварии и поломки в процессе использования стальных систем. Стоит отметить также высокую трудоемкость при монтаже и замене участков стального водопровода. Метод соединения таких труб – либо резьбовые переходники, либо сварочные соединения. Все это увеличивает затраты времени и стоимость работ по установке и обслуживанию таких систем, однако следует отдать должное высокой прочности и относительно низкой стоимости (по сравнению с медью) такого типа труб.
3. Медные трубы. Используются, как правило, только внутри помещений из-за высокой стоимости и специфики соединений. Такой тип трубы плохо совместим с оцинкованными стальными изделиями, а это усложняет их замену или ремонт (требуется помощь профессионала). Тем не менее долговечность медных водопроводов превосходит все другие металлические системы (эксплуатация без протеканий возможна целое столетие). У этого материала необычайно гладкая внутренняя поверхность и, как следствие, нет коррозионного «зарастания» и снижения пропускной способности. Отсутствие коррозии сохраняет чистой питьевую воду и делает такой вид трубы весьма популярным при установке систем как горячего и холодного водоснабжения, так и отопительных систем.

Трубы из полимерных материалов

Такие трубы на сегодняшний день наиболее часто применяются в системах водоснабжения во всем мире. Чем обусловлена такая популярность? Рассмотрим основные преимущества этих видов труб:

• срок службы очень продолжительный (пластик не разрушается столетиями);
• гладкая внутренняя поверхность не способствует «зарастанию»;
• низкая звукопроводимость пластика уменьшает характерный для водопроводов шум;
• качество воды не ухудшается, потому что отсутствует коррозия;
• материал легкий, поэтому транспортировка и монтажные работы имеют низкую себестоимость (сборка осуществляется методом простой резки и последующего соединения при помощи пайки или фитингов);
• высокая прочность;
• низкая стоимость самих труб;
• эти достоинства побуждают специалистов охотно проектировать сети с полимерными типами труб;
• справедливости ради стоит отметить некоторые недостатки, которыми обладают виды из полимерных материалов:
• при увеличении температуры наблюдается повышенный коэффициент изменения в размерах изделия;
• диффузия (проникновение) кислорода через стенки труб, влияющие на качество эксплуатации.

Разновидности полимерных труб

Соединение труб должно быть максимально герметичным.

1. Поливинилхлоридная (ПВХ) труба – используется как для внутренних коммуникаций, так и для наружных. Экономичный вариант, обусловленный низкой себестоимостью изделий.
2. Труба из полипропилена – широко используется не только для водопроводных систем, но и для канализации, отопления, полива.
3. Полиэтиленовые трубы – применяют в сейсмически активных зонах (например, в Японии), потому что полиэтилен очень эластичный и может растягиваться до 7% своего объема, не разрушаясь. Это же свойство делает незаменимыми в условиях низких температур и при гидроударах.
4. Трубы из сшитого полиэтилена (РЕХ) – применяется полиэтилен, изготовленный под воздействием высокого давления. Материал имеет улучшенные характеристики по устойчивости к высоким температурам и нагрузкам. Используется в горячем водоснабжении и в отоплении (в том числе для «теплых» полов).

Трубы металлопластиковые (РЕХ-AL-РЕХ)

Эта разновидность труб все чаще находит применение, так как, благодаря армированию обычной полиэтиленовой трубы алюминием, значительно улучшается его защита от диффузии, устойчивость к высокому давлению (10 бар), высокой температуре (до 95°) и деформации.

Хотя у этого вида стоимость несколько выше, чем у обычных пластиковых труб, но качественные характеристики делают эти изделия незаменимыми при возведении открытых систем.

Организация любого водопровода в частном доме или квартире всегда начинается с выбора подходящих труб для будущего водопровода. Далее осуществляется работа с фитингами, выполняются процессы склеивания и сваривания, прокладывается и монтируется сам водопровод. Разные виды водопроводных труб подходят для различных целей, поэтому необходимо знать их основные технические характеристики и возможности, которые помогут сделать правильный выбор.

Материалы для водопроводной системы лучше подбирать те, с которыми будет легко справиться самостоятельно, то есть своими руками сделать всю необходимую разводку труб.

Виды труб, используемых для внутреннего и наружного водопровода

Основным видом патрубков являются водопроводные металлические трубы, а особенности монтажа данных элементов напрямую зависят от свойств используемых материалов. Эти патрубки повсеместно установлены в жилых квартирах, они имеют свои преимущества и ряд недостатков, о которых все прекрасно знают.

Если Вы приняли решение сменить свою систему и начинаете подбирать составные элементы, то Вам понадобится специальная таблица размеров водопроводных труб. Пользоваться ей достаточно просто, главное, что теперь Вы не запутаетесь в размерах.

Стальные трубы

Трубы из стали – это прочный, дешевый, а самое главное надежный вариант водопровода. Практически во всех городских квартирах почти все стояки изготавливаются из данного материала.

Все радиаторы отопления монтируются именно из стальных патрубков. Основной недостаток данного материала – это подверженность коррозии. Чтобы избежать повреждений, на них специально наносят цинковое покрытие. Для максимальной защиты цинк наносится и внутри, и снаружи.

Срок службы водопроводных труб из стали достигает нескольких десятков лет, а именно 30-40 лет. Патрубки обладают высоким уровнем теплопроводности, поэтому трубы с холодной водой часто “потеют”.

Существует три основных способа соединения данных элементов водопровода:

1. муфтовое ,
2. сварное ,
3. при помощи специальных пресс-фитингов .

Если все элементы оцинкованы, то можно использовать только последний вариант, так как сварка может сильно повредить антикоррозионный слой.

Патрубки из чугуна в отличие от стали способны сопротивляться коррозии, но стоит понимать, что этот материал достаточно тяжелый (в этом и состоит его основной недостаток). Патрубки из чугуна обычно имеют толстые стенки.

Эти трубы можно смело и водоснабжения. Срок службы патрубков из чугуна от 80 до 100 лет. В качестве соединения таких элементов используют уплотняющие раструбы и прокладки.

В зависимости от массы выделяют следующие типы водопроводных труб:

• Средние;
• Тяжелые;
• Очень тяжелые.

На данные патрубки наносят специальный антикоррозионный слой – силикатно-эмалевый. Патрубки высокопрочные, они устойчивы к перепадам температур, кроме того, они обладают низким коэффициентом расширения.

Диаметры водопроводных труб из меди могут быть разные, каждый диаметр используется для определенных целей. Уже достаточно давно патрубки из этого материала завоевали для себя звание элитных. При самых неблагоприятных условиях срок эксплуатации канализационной системы составит 70 лет.

Медь практически не портится, то есть элементы водопровода не изменяют своих рабочих качеств. Отдельно стоит отметить бактерицидные свойства металла, это очень важно, ведь в патрубках протекает чистая питьевая вода.

Если у Вас дома установлены медные патрубки, то нет необходимости использовать жесткие фильтры на водопроводные трубы. Медь не подвержена воздействию ультрафиолетовых лучей, она не боится перепадов атмосферного давления.

Обратите внимание!
Температурный диапазон работы – от минус 200 до плюс 500 градусов по Цельсию.
Медь не подвержена коррозии.

Медные трубы отлично подойдут для использования в качестве основы для системы отопления, а также холодного и горячего водоснабжения. Монтаж этих патрубков отличается простотой, элементы достаточно легко поддаются гибке, пайке, они отлично пилятся.

Один из основных способов их соединения – это высокотемпературная пайка. Припой для этих целей выбирается серебряно-бронзовый. Самый удобный способ монтажа подразумевает использование фитингов для труб. Единственный минус этих патрубков – это высокая цена, которая способна отпугнуть многих потенциальных покупателей.

Чтобы грамотно спроектировать и устроить систему водоснабжения, требуется очень тщательно исследовать различные размеры водопроводных металлических труб, сравнив их эксплуатационные, технические, а также эстетические характеристики.

Совет!
Выбор типа конкретной трубы зависит от ее назначения: планируется реализация внутренней системы подачи воды или необходимо реализовать монтаж любой наружной коммуникации.

Вариантов решения данного вопроса достаточно много, поэтому вопрос должен быть проработан детально, это позволит избежать ряда ненужных ошибок и лишних денежных затрат.

Основные технические характеристики водопроводных патрубков

Сети водоснабжения и водоотведения подразделяются на две большие группы:

• Сети наружного типа;
• Сети внутреннего типа.

Оба варианта предусматривают использование напорных труб, которые рассчитаны на подачу по ним и горячей, и холодной воды под соответствующим давлением.

К основным характеристикам водопроводных патрубков можно отнести следующие параметры:

• Высокую коррозионную стойкость;
• Химическую стойкость;
• Длительный срок эксплуатации;
• Устойчивость к резким перепадам температур;
• Высокую пропускную способность.

Водопроводные элементы имеют особую классификацию и по материалам.

Стоит отметить следующие:

• Металлические (были рассмотрены выше). В этом виде отдельной позицией стоит водопроводная гофрированная труба;
• Полимерные;
• Металлопластиковые (в данном варианте полимерные материалы комбинируются с металлическими элементами).

Размеры металлических элементов водопровода

Размеры водопроводных труб в мм считаются традиционными для нас. Но на практике большинство размеров указывается в дюймах. Так, для примера, патрубки из металла в полдюйма имеют внутренний диаметр, который примерно равняется 12.7 мм.

При монтаже любого из видов трубопровода важен не только внутренний диаметр, куда важнее значение наружного. Это связано с тем, что на внешней стенке может понадобиться , которая просто необходима для соединения участков водопровода.

Наружный диаметр напрямую зависит от внутреннего диаметра и толщины стенки. Он равняется сумме D внутр. плюс удвоенное произведение толщины стенки.

На данный момент существует специальная система трубных резьб, которые нарезаются на внешней поверхности стенки патрубка. У трубной резьбы в качестве внутреннего диаметра принимается Dвнутр. Именно на ее наружной стороне и нарезается резьба.

Для трубной резьбы после значения диаметра необходимо отдельно указывать обозначение “труб”.

Инструкция для чтения: 1/2˝ труб – это значит, что D внутр. равняется 12.7 мм, а внешний — 20.4 – 20.7 мм.

В водопроводных системах всех типов используют следующие разновидности патрубков из стали:

• Сварные водо-газопроводные патрубки, диаметр которых находится в пределах от 6 до 150 мм;
• Нефте-водопроводные трубы, бесшовные, толщина стенок от 4 до 9 мм. Эти патрубки способны выдержать давление до 16 технических атмосфер;
• Патрубки со специальным спиральным швом, которые, как правило, специально изготавливаются тонкостенными.

По соотношению диаметра и толщины стенки стальные трубы делятся на три основных типа:

1. обыкновенные,
2. легкие,
3. усиленные.

Если к трубопроводу не предъявляется никаких особых требований по устойчивости к пиковым значениям рабочего давления, то свой выбор можно остановить на обыкновенном типе, ведь эти патрубки имеют небольшой вес и легко обрабатываются.

Медные водопроводные трубы и фитинги

Организация любого водопровода, в том числе и в частном доме, начинается с выбора подходящих водопроводных труб. Затем осуществляются работы с фитингами, склеивание или сварка, прокладка и монтаж водопровода, чтобы из крана текла вода, работали туалет и душ. Материалы для системы водопровода лучше выбирать те, с которыми будет легче справиться самостоятельно, тогда можно своими руками сделать разводку воды, смонтировать все трубы и установить и подключить краны.

До начала работ желательно подготовить чертеж или эскиз по обустройству дома сантехническим оборудованием и пометить будущее местонахождение всех сантехнических приборов, выбрать и записать выбранные материалы для водопровода, запорную арматуру, необходимые фитинги, необходимый инструмент и расходные материалы (ФУМ лента, уплотнители и прокладки, и необходимый крепеж). Затем по эскизу подсчитывается необходимое их количество. Все необходимые материалы, как правило, покупаются с небольшим запасом.

Виды водопроводных трубы для внутреннего и наружного водопровода

Прежде чем приступать к эскизу проекта будущего водопровода, необходимо выбрать сами трубы. Сейчас на рынке большим спросом пользуются стальные, медные, металлопластиковые трубы, гибкая сантехническая подводка. Во многих домах еще стоят трубы из металла.

Металлические трубы уже давно используются в гражданском строительстве и не только. Особенности монтажа металлических труб и их свойства зависят от свойств используемого материала.

До сих пор во многих домах установлены стальные, чугунные и медные трубы (встречается очень редко), которые обладают как достоинствами, так и определенными недостатками. Не так давно даже использовались свинцовые трубы, но, учитывая значительную опасность для здоровья человека, их использование полностью прекращено.

Стальные трубы - дешевый, прочный и надежный вариант водопровода. В городских квартирах все стояки изготавливаются из стальных труб. Радиаторы отопления, полотенцесушители также монтируются на стальных трубах. Их недостаток - подверженность коррозии. Чтобы избежать повреждения труб, наносят цинковое покрытие снаружи и внутри. Они обладают высокой теплопроводностью, поэтому очень часто трубы холодного водоснабжения «потеют». На неровной внутренней поверхности стальных труб со временем нарастает накипь. Сталь - тяжелый материал, поэтому такие трубы довольно сложно монтировать. Срок их службы - 30–40 лет.

Существует три способа соединения стальных труб: муфтовое, сварное и с помощью пресс-фитингов. Для оцинкованных труб подходит только муфтовое и пресс-соединение, поскольку сварка способна разрушить антикоррозийный слой.

В отличие от стальных труб способны сопротивляться коррозии, но чугун - очень тяжелый материал, в этом его основной недостаток.

Такие трубы имеют толстые стенки с шероховатой внутренней поверхностью. Чугунные трубы подходят к использованию в системах канализации и водоснабжения, они не покроются ржавчиной, долго не будут выходить из строя. Срок службы чугунной канализации составляет от 80 до 100 лет. Соединяются чугунные трубы с помощью уплотняющих прокладок и раструбов.

В зависимости от массы выделяют три типа чугунных труб: очень тяжелые, тяжелые и средние. На чугунные трубы наносится специальный антикоррозийный слой - силикатно-эмалевый. Такие трубы высокопрочные, стойкие к перепадам температур, имеют низкий коэффициент расширения.

Уже издавна завоевали себе звание элитных труб. Водопровод из медных труб прослужит в худшем случае 70 лет (как правило, значительно дольше), при этом медная труба не состарится, не испортится и никак не изменит своих рабочих качеств. К тому же медь обладает бактерицидными свойствами, а в таких трубах будет течь чистая питьевая вода. Медные трубы не подвержены воздействию ультрафиолетовых лучей, не страшатся перепадов атмосферного давления, осадков, могут работать в широком температурном диапазоне — от –200 до +500 °С, не подвергаются коррозии.

Медные трубы замечательно подходят в качестве основы для системы отопления, а также организации холодного и горячего водоснабжения. Монтаж медных труб очень простой, они не очень тяжелые, их несложно гнуть, пилить и паять. Один из самых распространенных способов их соединения - высокотемпературная пайка. Припой используется серебряно-бронзовый, он равномерно распределяется по всей поверхности трубы. Удобнее всего их монтировать с помощью фитингов. Пожалуй, чуть ли не единственный, но самый главный их недостаток - большая стоимость.

Пластиковые водопроводные трубы

Пластиковые трубы - первый шаг вперед в развитии современного сантехнического дела.

Стойкость к изменяющимся погодным условиям (резкие похолодания, пониженное давление, повышенная влажность), неподверженность коррозии, долговечность в эксплуатации (примерно 50 лет), простота в монтаже, установке и наладке, небольшая стоимость - эти качества делают пластиковые трубы незаменимыми при оборудовании дома водопроводом. Они почти не теряют тепло при доставке горячей воды, не обрастают отложениями изнутри, безопасны для здоровья. Для соединения пластиковых труб используют фитинги.

Недостатки таких труб: потеря эластичности при нагревании, больший коэффициент температурного расширения, быстрое старение под действием солнечных лучей.

Пластиковые трубы имеют несколько разновидностей: трубы из полибутилена, полиэтилена, поливинилхлорида (ПВХ), полипропилена и др.

Делают из эластичного и теплопроводного материала, который пригоден для транспортировки воды температурой до +90 °С. Соединяют такие трубы с помощью сварки. К их недостаткам относят легкую восприимчивость к огню, а также непереносимость бензола. Красить полибутиленовые трубы нельзя. Полиэтиленовые трубы - трубы из эластичного и прочного материала, идеально подходят для проведения водоснабжения в собственном доме. Благодаря своей эластичности легко переносят низкие температуры даже при замерзшей внутри воде. Полиэтилен стоек к коррозии.

Имеют гладкую поверхность внутри, проходящая по ним вода не оставляет на стенках окиси и отложений примесей. Недостаток в том, что полиэтилен применим только для холодного водоснабжения. При температуре кипения воды и близких к ней трубы начинают плавиться. Кроме того, данный материал очень чувствителен к ультрафиолетовым лучам. Соединяют полиэтиленовые трубы фитингами и обжимом.

Сегодня на строительном рынке такое многообразие труб, что одних только полиэтиленовых можно найти несколько разновидностей в зависимости от используемых для их производства материалов и способов.

Обладают высокой прочностью и устойчивостью к высоким температурам. В процессе производства такие трубы проходят обработку под высоким давлением, благодаря чему молекулы материала образуют дополнительные связи. Процесс полной обработки называется сшивкой. На сегодняшний день существует четыре вида сшивки: пероксидная сшивка (РЕХа), силановая сшивка (РЕХb), сшивка потоком электронов в ЭМ-поле (РЕХс) и сшивка с помощью азотных соединений (РЕХd). Сырье, используемое для получения данных труб, называется сшитым полиэтиленом.

Трубы из сшитого полиэтилена считаются сегодня самым передовым материалом в оснащении систем водоснабжения и отопления. Легкость в монтаже с помощью пресс-фитингов только добавляет им популярности.

Самые жесткие из всех представленных на рынке пластиковых труб. Такие трубы практически не горят, мало весят, устойчивы к воздействию солнечных лучей, соединяются друг с другом склеиванием.

Недостаток - использование хлора в процессе производства поливинилхлорида, что не добавляет материалу экологичности.

Используют для холодного и горячего водоснабжения, канализации, отопления.

По своим термическим показателям они схожи с трубами из сшитого полиэтилена, но дешевле и проще в монтаже. Соединяются между собой сваркой или пайкой, для чего используется паяльник для полипропиленовых труб .

Соединили в себе положительные свойства металла и пластика. Они подходят для систем водоснабжения и отопления.

Такие трубы состоят из трех слоев, между двумя слоями полимера находится тонкий слой металла. Их не нужно спаивать или сваривать, они эластичны, легки, долговечны и эстетичны. В качестве металла внутри трубы чаще всего используют алюминий. Поэтому недопустим его контакт с другими металлами в местах соединения. Металлопластиковые трубы способны выдерживать температурную нагрузку до +95 °С, кратковременно - до +110 °С.

Металлопластиковые трубы можно применять во всех трубопроводах загородных домов, для внутреннего водопровода городской квартиры. Основной недостаток таких труб в том, что, если они открыты, их легко повредить, поэтому монтаж труб из металлопластика в стояках централизованного водоснабжения допускается только внутри стен.

Шланг в металлической обмотке. Такой водопровод способен выдержать достаточно высокое рабочее давление, но при этом совершенно не устойчив к внешним повреждениям. Его используют (желательно в пределах одного помещения) для соединения раковины, стиральной, посудомоечной машин и нагревателя с центральной трубой, стояком.

Гибкая сантехническая подводка может быть выполнена из пластикового гофрированного шланга, который используется для монтажа канализационных стоков.

Подсоединить сантехническую подводку к системе водоснабжения возможно либо с помощью штуцера, который вкручивают в подключаемый прибор, либо с помощью накидной гайки, которую навинчивают на торец трубы с резьбой. Внутри металлической оплетки спрятан резиновый шланг, который изготавливается из этиленпропиленового каучука. Данный материал относится к классу нетоксичной резины, поэтому вода из такого шланга может использоваться для питья.

Общая последовательность монтажа сантехнической подводки представлена на рисунках ниже.

Виды, свойства и область применения труб для внутреннего и наружного водопровода

Материал изготовления трубы	Свойства	Область применения	Способы монтажа	Срок эксплуатации, лет
Металлические трубы
Сталь	Подвержены коррозии, тяжелые, высокая теплопроводность	Трубопроводы водоснабжения и канализации	Муфты, угольники, фитинги, сварка	30–40
Чугун	Большая толщина стенок; меньше, чем сталь, подвержены коррозии; тяжелые, стойкие к перепадам температур, прочные, неаварийные	Водопроводные и канализационные сети, дождевые и фекальные водостоки	Уплотняющие прокладки и раструбы	80–100
Медь	Мало подвержены коррозии, надежны, выдерживают перепады температур, теплопроводность меди в 4 раза выше, чем у стали; устойчивы к действию УФ-лучей; непроницаемы для газов; обладают бактерицидным действием; диапазон рабочих температур от –200 до +500 °С; не подвержены старению. Со временем покрываются тонким слоем окисла, который не влияет на их прочность	Трубопроводы систем отопления, холодного и горячего водоснабжения, маслопроводы, газопроводы	Капиллярная высокотемпературная пайка, фитинги	50–70
Пластиковые трубы
Полибутилен	Эластичность, теплопроводность, максимальная температура эксплуатации +82 °С, подвержены воздействию УФ-лучей, устойчивы к замерзанию	Теплые полы	Фитинги	45–50
Полиэтилен	Эластичность, прочность, переносимость замерзаний, повышенная чувствительность к УФ-лучам. Плавятся при высокой температуре	Холодное водоснабжение	Сварка	50
Сшитый полиэтилен	Высокая прочность, устойчивость к высоким температурам, кислородопроводимость	Внутренние водопроводные, отопительные наружные газо- и водопроводы. Сфера применения очень широка	Обжимные металлические муфты	50
Поливинилхлорид (ПВХ)	Негорючесть, легкость, стойкость по отношению к УФ-лучам	Питьевое водоснабжение, строительство водно-технических сооружений (бассейнов)	Склеивание	50
Полипропилен	Эластичность, герметичность, прочность, устойчивость к высоким температурам	Холодное и горячее водоснабжение, канализация, отопление	Сварка	50 (в холодном водоснабжении), 25 (в горячем)
Металлопластик	Эластичны, эстетичны, легки и долговечны способны выдерживать температурную нагрузку +95 °С, кратковременно - до +110 °С	Водоснабжение и отопление	Фитинги	50

Фитинги

Трубы водопровода монтируют с помощью фитингов: муфт, предназначенных для соединения различных частей трубопровода между собой; уголков, используемых для изменения направления линии; тройников и крестов, применяемых для разветвления трубопровода; сгонов для соединения уже проложенных труб, переходников. В местах сгибов трубопровода используются либо гибкие трубы, либо специальные фитинги.

Виды фитингов и соединительных элементов водопроводных труб

Наименование	Внешний вид	Область применения
		Для соединения различных участков водопровода, двух участков трубы, рукава, шланга без изменения направления хода трубы. Эта деталь соответствует диаметру и материалу соединяемых труб. Основная функция - герметичное соединение
		Соединяет три трубы друг с другом, причем одна труба отводится от другой под углом 90°
		Для соединения труб, подходящих одна к другой под прямым углом, изменяет таким образом направление трубы. Угол отклонения составляет 90° или 45°
		Используется для разветвления труб в 4 направлениях, имеет 4 выхода, расположенных друг к другу под углом 90°
		Для соединения труб в единую цепь
		Для соединения водопроводных труб, на которых имеется резьба

В завершении, по уже сложившейся традиции, несколько интересных видео про водопроводные трубы:

На специальном стенде производят измерения прочности на разрыв пластиковых водопроводных труб разных производителей.

Как правильно выбрать полипропиленовые трубы, а точнее, какая именно труба лучше подходит для определенного участка водопровода.
