Установка дымохода на напольный газовый котел. Правила установки дымоходов для газовых котлов

Для вывода продуктов горения, образующихся при сгорании природного газа, используются дымоходы различной конструкции. Ранее дымоходы возводились только из асбестоцементных труб и кирпича. Сейчас же дымоотводящую трубу можно собрать из долговечных и лёгких материалов, обладающих гораздо меньшей стоимостью.

Требования к дымоходам для газовых котлов

Проектирование, сборка, монтаж и другие мероприятия, направленные на устройство дымового канала, регламентируются нормативными документами, в которых чётко и ясно прописаны основные требования к этим конструкциям.

К нормативным документам, регулирующим устройство дымоходов для газовых котлов, относится СНиП 2.04.05–91 «Отопление, вентиляция и кондиционирование», а также ДБН В.2.5–20–2001 «Внутренне устройство газоснабжения».

Для напольных и настенных газовых котлов чаще всего монтируют стальной дымоход

На основе этих документов к дымоотводящим конструкциям, которые будут использоваться совместно с отопительными котлами, предъявляются следующие требования:

Приведённые выше требования являются общими и должны выполняться во всех случаях без исключения. Выполняя монтаж дымохода, следует помнить, что даже небольшие отклонения от значений, предъявляемых нормативными документами, могут вызвать снижение срока службы дымовой трубы, а в некоторых случаях привести и к более серьёзным последствиям.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме. При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода.

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая - обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая - обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние - дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30 о;
• наружные - коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90 о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.

Дымоходы для газовых котлов своими руками

Как и в случае с другим отопительным оборудованием, дымоход для газового котла можно приобрести в специализированных магазинах. Это будет стандартное модульное изделие, которое подбирается с учётом типа котла и его мощности.

Из чего сделать дымоход для газового котла

Дымоход для газового котла можно сделать из различных материалов. Главное, чтобы материал был негорючим, устойчивым к химически агрессивной среде и не пропускал газы, выходящие по дымовому каналу.

Для изготовления деталей стальных дымоходов используется сталь с добавлением молибдена, титана и никеля

С учётом нормативных требований для изготовления дымохода используются следующие материалы:

• кирпич - традиционный материал для изготовления дымоходов твердотопливных печей. Для кладки дымовой трубы используют печной огнестойкий кирпич класса A или Б. При использовании газового оборудования часто применяют комбинированный подход, когда в качестве внутреннего канала используется стальная или асбоцементная труба;
• сталь - применяется для создания дымоходов любой конфигурации. Качество и жаростойкость материала определяет его сплав, который обозначает специальная маркировка. Так, для изготовления дымоходов лучше подходят изделия из стали AISI 316i, AISI 321 или AISI 310S;
• керамика - обожжённая смесь из глины и песка, из которой делают комбинированные дымоходы. Внутренний канал изготавливается из керамической трубы определённого сечения. В качестве защитного кожуха используется короб из керамзитобетонной оболочки или кирпича.

Если проводить детальное сравнение, то лучшим материалом по соотношению цены и качества является оцинкованная сталь марки AISI 321 и AISI 310S. Дымоходы из такой стали рассчитаны на температуру топочных газов до 800 и 1000 о C соответственно.

Керамические дымоходы обладают высокими экплутационными характеристиками, но их стоимость заметно выше аналогов из стали

Средний срок службы стальных дымоходов составляет 13–17 лет, но за счёт высокой унификации деталей не придётся менять конструкцию полностью. При ремонте заменяется лишь часть прогоревших модулей.

Керамические дымоходы имеют высокие эксплуатационные характеристики и срок службы более 50 лет, но их стоимость заметно выше аналогов из стали. Поэтому этот вид дымоходов рекомендуется использовать только если есть достаточное количество средств и хочется построить сооружение надолго. Применение кирпичных дымоходов совместно с газовым оборудованием неоправданно как по трудозатратам, так и по конечной стоимости конструкции.

Как рассчитать параметры дымохода для газового котла

Для того чтобы правильно подобрать или изготовить дымоход, необходимо провести расчёт сечения дымовой трубы, а также её высоты относительно уровня конька. Общая высота дымохода подбирается согласно нормативным правилам, указанным в СНиП 2.04.05–91.

Таблица: зависимость сечения дымовой трубы от мощности газового котла

Для расчёта сечения трубы используется следующая формула - F = (K ∙ Q) / (4,19 ∙ √ˉ Н), где:

• K - постоянная величина, значение которой варьируется от 0,02 до 0,03;
• Q - максимальная производительность газового оборудования, указанная в спецификации;
• H - расчётная высота дымовой трубы согласно СНиП.

Для газовых котлов минимальная высота дымовой трубы должна быть не менее 5 м. Высота относительно конька подбирается из правил, описанных в начале статьи. Напомним, что минимальная высота относительно конька должна быть не менее 0,5 м.

После того как площадь трубы рассчитана, необходимо сравнить полученное значение с данными, которые указаны в таблице. При необходимости расчётный диаметр дымового канала округляется к большему значению.

Монтаж дымохода своими руками

Для сборки дымохода используются одноконтурные стальные трубы или специальные сэндвич-трубы нужного диаметра. Если выбран первый вариант, то после сборки дымохода рекомендуется провести его утепление. Во втором случае теплоизоляцию дымовой трубы проводить не нужно.

При использование сэндвич-дымохода дополнительное утепление дымовой трубы не требуется

В качестве примера приведём технологию монтажа стального дымохода для газового котла. Для сборки дымохода потребуются прямые трубы из стали длиной 50 или 100 см, отводы дымохода 30 о, проходная коробка для стен и перекрытий, дефлектор, обжимные хомуты и термостойкий герметик.

Если диаметр выходного патрубка не совпадает с диаметром дымовой трубы, то используется соответствующий переходник. В качестве изоляционного материала лучше применять базальтовую вату.

Монтаж дымохода для газового котла проводится в следующей последовательности:

1. Выполняется подсоединение одностенной или утеплённой трубы к выходному патрубку газового котла. Для этого патрубок промазывается термостойким герметиком, после чего на него надевается переходник, который затягивается обжимным хомутом.
2. Для соединения переходника с трубой используется аналогичный подход. Сначала монтажный конец переходника обрабатывается герметиком. Далее на него насаживается прямая труба на нужную глубину. После чего соединение затягивается хомутом.


   Перед сборкой дымохода рекомендуется проверить его комплектность на наличие всех модулей и крепёжных элементов

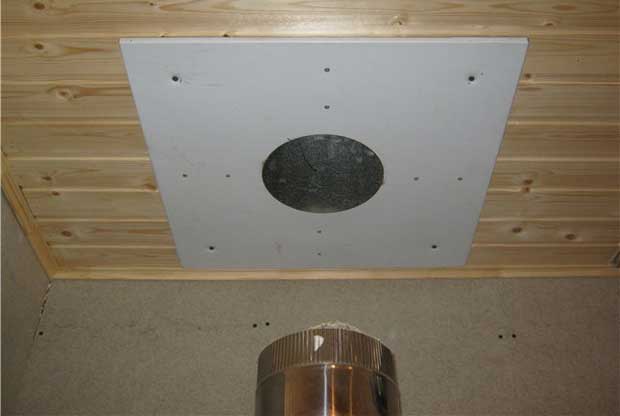

3. Для вывода дымовой трубы через потолок потребуется выпилить в нём отверстие квадратного сечения. Размер отверстия подбирается таким образом, чтобы от дымовой трубы до перекрытия оставалось расстояние не менее 20 см.
4. В выпиленное на потолке отверстие монтируется стальной короб. Для крепления используются стальные саморезы длиной 30–50 мм. Затем через короб пропускается труба, которая монтируется на модуль, подсоединённый к патрубку. Пространство между трубой и коробом заполняется минерализованным утеплителем. Сверху короб закрывается стальной пластиной.

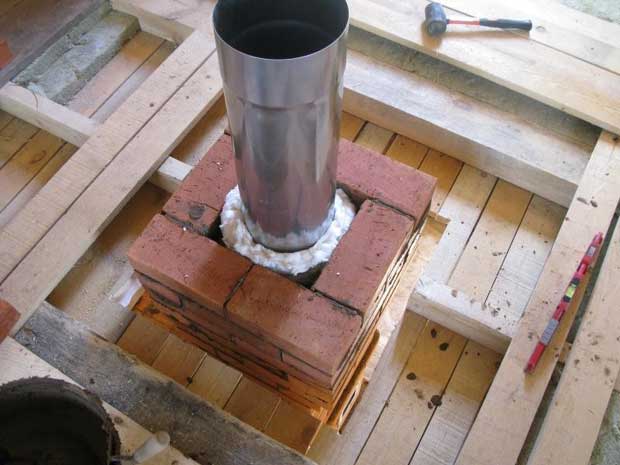

   Место вывода дымовой трубы через потолок обязательно изолируется стальным коробом

5. Если после ввода трубы в межчердачное пространство требуется её смещение, то проводится монтаж колена 30 о по описанной выше схеме. В остальных случаях проводят монтаж прямого участка трубы.
6. Для вывода дымохода через кровлю выполняются аналогичные действия. Сначала выпиливается отверстие квадратного сечения нужного размера. Далее проводится установка монтажной пластины с отверстием под трубу. Затем монтируется прямой участок дымовой трубы. В завершение на дымовую трубу надевается конусный доборный элемент из стали или негорючего пластика.


   На выходное отверстие дымохода обязательно устанавливается дефлектор

7. На завершающем этапе проводится монтаж оставшегося участка дымовой трубы. На конец трубы устанавливается оголовок и дефлектор. После сборки проводится проверка работоспособности собранной конструкции. Для этого достаточно, чтобы оборудование проработало на 50–60% от максимальной мощности в течение одного часа.

При монтаже внешнего дымохода используется поворотное колено 90 о. Колено подсоединяется напрямую к переходнику, который также монтируется на патрубок газового котла.

Для вывода дымохода потребуется выпилить отверстие в несущей стене. Размер отверстия подбирается так же, как и в случае с потолком и кровлей. Далее в стене монтируется стальной короб, через который пропускается труба. Для заполнения короба используется базальтовая или минеральная вата.

Для повторного поворота трубы монтируется ещё одно колено 90 о. В качестве несущей конструкции используется специальная опора с кронштейном, которая устанавливается под поворотное колено. Шаг установки подвесных кронштейнов 1–1,5 м. Дальнейшие действия аналогичны - необходимо собрать дымовую трубу из прямых изделий, которые соединяются при помощи хомутов и герметика.

Коаксиальный дымоход для газового котла своими руками

Перед установкой коаксиального дымохода необходимо проверить комплектность приобретённого изделия. Если какой-то из элементов отсутствует, то следует поменять недостающий комплект на полный, который должен включать в себя:

• трубу с фланцем;
• коаксиальное колено 90 о;
• соединительный адаптер;
• настенные накладки;
• уплотнительные кольца;
• соединительные хомуты;
• декоративную розетку;
• крепёжные винты.

Для сборки коаксиального дымохода необходимо иметь полный комплект труб и соединительных элементов

Процесс монтажа коаксиального дымохода состоит из следующих действий:

В зависимости от производителя состав набора для установки дымоход может несколько отличаться, но основные элементы в виде колена, трубы, хомутов и накладок обязательно должны быть в комплекте. Перед монтажом коаксиального дымохода настоятельно рекомендуется изучить инструкцию.

Видео: дымоход для газового котла из сэндвич-труб

Как уменьшить температуру дымовых газов в дымоходе

При сгорании природного газа образуется углекислый газ, пар, сернистые солеобразующие оксиды т. д. Оптимальная температура дымовых газов на выходе из дымохода должна составлять 100–110 о С.

Если температура уходящих газов будет ниже точки росы, то есть температуры конденсации воздуха, то водяные пары, содержащиеся в продуктах горения, будут оседать на стенках дымовой трубы. Если это будет происходить постоянно, то дымоход может быстро разрушиться.

При слишком низкой температуре топочных газов на выходе из дымохода будет образовываться конденсат, а внешняя часть трубы начнёт обмерзать

К тому же наличие постоянного конденсата в дымовом канале приводит к ослаблению естественной тяги. Поэтому так важно следить за температурой уходящих газов, которая напрямую зависит от сечения дымовой трубы.

Из сказанного можно сделать вывод, что при правильном расчёте температура дымовых газов будет находиться в районе оптимальных значений. Если же температура завышена и её требуется уменьшить, это напрямую свидетельствует о том, что сечение дымовой трубы не соответствует мощности газового котла. Для уменьшения температуры выходящих газов рекомендуется пересобрать дымоотводящую систему с учётом нормативных значений.

Видео: конденсат в дымоходе

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга - это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

Скорость воздушного потока в дымоходе можно измерить специальным прибором - анемометром

Для проверки уровня тяги используются следующие способы:

• визуальный осмотр - в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
• использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
• измерение специальным прибором - анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если требуется уменьшить уровень тяги, то для этого потребуется пересобрать дымоход на основе дымовой трубы большего сечения. Для увеличения тяги рекомендуется проверить качество монтажных стыков и провести механическую чистку дымового канала при помощи стального троса с насадкой-ёршиком.

Если это не помогло, то единственный выход - это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, - это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

1. В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
2. Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
3. Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
4. После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний - это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.

Устройство пути выхода угарного газа из котла должно осуществляться согласно установленным требованиям и нормативам. Для дымохода существуют размерные и прочие ограничения, чтобы отток дыма из газового котла осуществлялся безопасно для здоровья людей.

Каждая отдельно взятая система отопления предъявляет свои особые требования для организации системы отвода продуктов сгорания. Для газового отопительного оборудования главным является устройство дымохода таким образом, чтобы обеспечивалась максимально хорошая тяга.

Газовый котел с дымоходом и воздухозаборной трубой

Неграмотное оборудование дымоходной системы может привести к проникновению угарного газа в жилое помещение - это в свою очередь несет серьезную опасность для здоровья и жизни человека.

Требования к материалу изготовления дымоотводов

К материалу изготовления труб, предназначенных для отвода дымовых газов, предъявляются следующие требования:

• стойкость к большим температурам;
• высокие антикоррозийные качества;
• химическая инертность.

Труба для отвода газов

Внутри на стенках дымоотводящих труб из-за постоянных температурных перепадов постоянно образуется конденсат, в котором находится повышенное содержание серной кислоты. Поэтому крайне важно, чтобы материал изготовления дымохода не вступал в химическую реакцию с кислотами, а также отлично противостоял коррозии. При покупке следует также отдельно уточнить, чтобы толщина внутреннего слоя составляла не менее 0,05 см.

Совет. Для сокращения количества конденсата, выделяемого внутри трубы, дымоход следует утеплить.

Металлический, керамический или коаксиальный дымоход?

В частном доме трубы дымоходов для котлов, работающих на газу, могут быть металлическими, керамическими либо коаксиальными. Предпочтительный тип материала для дымоотводящей трубы, который подойдет для использования с конкретным котлом, обычно указывается производителем в технической документации.

Устройство дымохода

Наиболее распространенный вариант - металлический дымоход, который выдерживает рабочую температуру в 800 градусов. Обычно трубы таких дымоходных конструкций производятся из нержавейки, также в качестве материала изготовления может использоваться черный металл, покрытый цинком.

В целом стандартная конструкция состоит из нескольких составляющих: внутренний слой дымохода изготавливается из нержавеющей стали, поверх нее идет слой жаростойкой базальтовой ваты и тонкий железный кожух. В числе плюсов дымоходов из металла - высокая стойкость к механическим повреждениям, а также повышенная надежность, универсальный презентабельный внешний вид.

Керамическая труба для дымохода

Несколько меньшим спросом у потребителей пользуется керамика, которая способна выдерживать до 1200 градусов. Конструкция также состоит из трех слоев: керамической составляющей, слоя утеплителя и твердой оболочки из керамзитобетона. Отличается дымоходы из данного материала простотой и надежностью, легкостью монтажа, а также высокой пожаробезопасностью.

Коаксиальный дымоход ценится за внешний презентабельный вид и достаточно высокие рабочие характеристики. В целом конструкция данного типа обладает несколько специфической формой, за счет чего имеет важное преимущество - на внутренних его стенках не образуется конденсат. Данное свойство очень важно для газового оборудования, поэтому при выборе подходящего материала следует рассмотреть вариант покупки именно коаксиального дымохода.

Схема: устройство коаксиального дымохода

Внимание! Кирпичные трубы подходят для твердотопливного, а не для газового оборудования. Поэтому для газовых котлов кирпичный старый дымоход в обязательном порядке должен быть переоборудован путем вставки вкладыша, изготовленного из металла, с последующим утеплением.

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле - дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга.

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого - 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

1. монтаж выполняется всегда в направлении снизу вверх;
2. конструкция крепится строго вертикально;
3. трубы в высоту не должны достигать более 5 м;
4. исключены малейшие прогибы труб;
5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
7. оголовок должен быть расположен над зоной ветрового подпора.

Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, - обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Требования СНиПов

Независимо от типа конструкции все дымоходы для газовых котлов должны быть изготовлены и установлены в соответствии с нормами СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Неукоснительное следование всем требованиям гарантирует безопасную эксплуатацию отопительной системы. При нарушении норм, изложенных в данных документах, возникнут проблемы, которые необходимо будет решать непосредственно с газовым хозяйством.

Грамотный монтаж дымохода

Главные тезисы нормативных документов:

1. обязательно должна быть организована хорошая тяга;
2. конструкция сборника конденсата должна быть тщательно продумана, чтобы лишняя влага не скапливалась на стенках дымоходов;
3. не разрешается монтаж на оголовок дымохода грибков, дефлекторов и пр., поскольку они тормозят процесс вывода продуктов горения;
4. при проведении монтажных работ отдельное внимание обязательно должно уделяться плотности прилегания всех отдельных конструктивных деталей в точках соединения;
5. обязательным требованием является соблюдение полной герметичности в местах соединений и стыков.

Заключение

Устройство дымоходных труб - ответственный процесс. При ошибках в монтаже возможен выход системы из строя, нанесение серьезного вреда здоровью и даже угроза жизни человека. Также при несоблюдении требований и нормативов потребуется более частая чистка трубы, поскольку на ее стенках в большом количестве будет оседать зола.

Подключенный газовый котел

Поэтому к процессу монтажа, особенно если речь идет о сложной системе дымохода, рекомендуется привлечь квалифицированных специалистов, которые составят отдельный проект, а также проведут все необходимые расчеты, обеспечат бесперебойное функционирование газового оборудования.

Подключение газового котла: видео

Дымоход для газового котла: фото

Для обеспечения приятной жизни в коттедже в зимний период, исключающей возникновение опасных ситуаций, нужно разработать и смонтировать грамотную систему отопления. Из всех видов, газовое – наиболее экономичное. Однако при подборе и установке оборудования данного типа необходимо жестко придерживаться существующего свода правил. Тогда проживание будет не только комфортным и экономически выгодным, но и безопасным. При этом важно правильно смонтировать дымоход для газового котла в частном доме, ведь от его пропускной способности, герметичности и безопасности в большей степени зависит необходимая теплоотдача котла.

Читайте в статье:

Дымоход для газового котла в частном доме: назначение, особенности

При проектировании теплоснабжения домов и коттеджей нужно грамотно выбрать дымоходы для котлов, отводящие горячий воздух, содержащий вредности. Задача важная, поэтому к таким элементам системы выдвигаются нижеприведенные требования:

• Обеспечение достаточной тяги.

Главное – правильно расположить и выбрать диаметр дымохода на газовый котел.

• Исключение возникновения деформации и повреждений под влиянием высокой температуры перемещаемой среды.

Температура достаточно высока, поэтому дымоходная труба для газового котла должна быть произведена из термостойкого материала.

• Не должно происходить изменения свойств материала при химическом воздействии.
• Подходящая форма.

В настоящее время больше распространены круглые трубы, так как на их стенках задерживается меньше копоти.

Основные требования к устройству дымохода в частном доме

Если вы самостоятельно устанавливаете дымоход в коттедже, изучите и строго придерживайтесь правил, описанных в нижеприведенных нормативных документах:

• СНИП 40-01-2003.
• СНИП 42-01-2002.

При этом наиболее важными моментами, которые необходимо учесть при монтаже дымоотвода: верный расчет системы дымоудаления, то есть высоты и диаметра дымохода для газового котла; подбор материала трубы; периодичность сервисных работ (очистки и текущего ремонта).

Кроме того, в правилах пожарной безопасности четко определены требования для дымохода газового котла. Конечно, каждый год они несколько видоизменятся, но общие положения выделить можно:

• Комната, в которой расположен газовый котел, должна в достаточном объеме вентилироваться, то есть необходимо устройство вытяжной вентиляции (механической или естественной). При этом дымоход категорически запрещается выводить в вытяжную шахту. В одну дымоходную трубу можно отводить продукты сгорания от нескольких котлов, главное – комната должна быть достаточного объема (высота – не менее 2 метров, площадь – 7,5 метров на 1 котел), а дымоотвод категорически запрещается загораживать какими-либо решетками.
• Оборудование, расположенное в разных котельных нельзя объединять в один дымоход. Если оно находится в одной комнате, такое устройство допускается с двумя оговорками: котлы должны быть подключены к дымоотводу расположенные друг от друга на расстоянии более 100 см по высоте; обязателен монтаж рассекательного устройства.
• Необходимо соблюдать нормы пожарной безопасности при пересечении перегородки, которая подвержена возгоранию. То есть при пересечении деревянных перегородок необходима установка противопожарных рассечек. Кроме того, нужно оставлять свободным небольшое расстояние между трубопроводом и горючими материалами (например, утеплителем) не менее 5 сантиметров. Для данной цели отлично подходят сэндвич-трубы, которые не требуют дополнительных работ в данном случае. До несущих же сгораемых конструкций должно быть больше 100 см от трубы. Выполнения данного условия допиваются путем горизонтального отвода канала. Главное – не делать такой участок слишком длинным, в противном случае система может работать некорректно.
• Необходимо соблюдать противопожарные требования по устройству сгораемых перекрытий. Балки и стены, находящиеся вблизи дымоходной трубы, должны быть обработаны специальными огнезащитными растворами, предел огнестойкости которых – не менее 120 минут.

• Для прохождения через кровлю здания должен быть установлен специальный проход. В случае с керамическими и сэндвич-трубами устроить это довольно просто, необходимый элемент есть в стандартной линейке материалов.
• Максимальная длина всех горизонтальных участков должна быть не более 3 метров.
• При устройстве стального дымохода обязательно его утепления, к тому же запрещается монтировать ее с разрывами или негерметичными соединениями внутри здания.

Статья по теме:

В рамках данного обзора мы попытаемся разобрать . Как выбрать оптимальный вариант и расставить приоритеты для простых пользователей, какие существуют модели, как правильно осуществить монтаж своими силами.

Особенности устройства дымохода в частном доме: расчет диаметра и высоты, выбор изоляционного материала

Как правильно сделать дымоход, чтобы работала правильно и долго? При устройстве вытяжной трубы для газового котла отопления необходимо не только придерживаться правил пожарной безопасности, по и провести правильные расчеты высоты и диаметра трубы. Так как от данных параметров зависит качество тяги, а значит, безопасность отвода продуктов сгорания.

Если вы не уверены в собственных силах, стоит доверить данный расчет профессионалам. Однако в СНИПе прописаны правила, внимательно изучив которые, можно рассчитать длину и диаметр трубы для газового котла самостоятельно.

• Для обеспечения необходимой тяги необходимо смонтировать дымоход не менее 5-7 метров.
• Высота выступающей над крышей части трубы зависит от удаленности от конька здания.

• Необходимо учитывать скорость и направление ветра в месте выхода трубы на крыше, так как в некоторых случаях возможно задувание продуктов сгорания практически вертикально вниз, что приведет к ощутимым неудобствам.

Интересно! Некоторые современные газовые котлы оборудованы датчиком тяги. Если он часто показывает ошибку, высота трубы подобрана не правильно, и необходимо ее увеличить или перенести дымоход.

Правила, касающиеся диаметра дымохода:

• В большинстве случаев диаметр дымоходной трубы должен быть равен размеру выходного отверстия из котла. Однако, если необходимо устройство канала очень большой высоты, возможно, потребуется увеличение диаметра для предотвращения создания излишнего сопротивления.

• Ни в коем случае не допускается сужение канала. Например, если выход от котла – 200 мм, то и труба должна быть не менее 200 мм.

Важно! Вентиляция котельной необходима для предотвращения скапливания газов в помещении, когда устройство выключено. Главное – правильно подобрать сечение вытяжного канала.

Еще один важный момент при устройстве газовой трубы – ее утепление. Сделать это необходимо для предотвращения образования конденсата и заливания его в котел. Главная цель утеплителя – удержание наружного холода, чтобы при движении теплого воздуха внутри трубы стенки нагревались максимально быстро, и воздух не охлаждался до «точки росы». Утеплить газоходы для газовых котлов можно одним из нижеперечисленных способов:

• Накручивание и закрепление при помощи хомутов базальтовой ваты на трубу.
• Покрытие поверхности дымохода базальтовыми скорлупками – оптимальный вариант, так как они обладают наилучшими теплоизоляционными свойствами.
• Картоном или базальтовыми матами обычно утепляют кирпичный дымоход, так как в данном случае этот вариант является наиболее простым. После монтажа маты покрывают ровным слоем штукатурки.

Выбор дымохода на газовый котел: материалы

Если вы решили установить дымовую трубу для газового котла самостоятельно, в первую очередь нужно выбрать материал, из которого она будет изготовлена.

Каждый из нижеперечисленных вариантов обладает своими достоинствами и недостатками. Поэтому обычно для конкретного случая идеально подойдет только один из видов:

• Коаксиальный.

• Из нержавеющей стали.

• Кирпичный.

• Из асбестоцементных труб.

Чтобы вы правильно выбрали, из чего сделать дымоход в частном доме, разберем каждый тип в отдельности.

Особенности коаксиальных дымоходов для газовых котлов

Коаксиальный дымоход – одна из разновидностей металлических или пластиковых труб. Он выполнен в виде конструкции из двух труб разного размера (меньшая вставлена в большую), причем по всей длине стоят перемычки, препятствующие их соприкасанию, для достижения максимальной эффективности. Купить коаксиальный дымоход для газового котла можно в любом специализированном магазине, однако стоимость его довольно высока, поэтому используется он только в крайних случаях.

Принцип движения воздуха по такой трубе несколько отличается от стандартного варианта. Приточный воздух поступает в топку не из помещения, а по внешнему контуру трубы, по внутреннему же осуществляется выброс продуктов сгорания. Благодаря такому устройству, коаксиальные дымоходы обладают следующими достоинствами:

Сокращаются общие теплопотери здания, ведь в данном случае воздух для поддержания горения топки поступает не из комнаты, а нагретый за счет удаляемого (принцип рекуперации).

Уменьшается возможность возникновения возгорания в местах соприкосновения трубы с конструкциями здания, благодаря изолированности горячей трубы.

Высокий КПД, благодаря которому в атмосферу попадает минимальное количество загрязнений.

В данном случае применяются только камеры закрытого типа, которые являются наиболее безопасными. К тому же размер такого устройства гораздо меньше, что позволяет устроить котельную минимальной площади.

У данного варианта есть и недостатки:

Высокая цена коаксиальных дымоходов для газовых котлов.

Ограничение по длине труб, расположенных горизонтально (максимум 2 метра).

Интересно! Такие трубы обычно используются при использовании газовых котлов без дымохода. Так как их монтаж является единственным способом отвода нагретого воздуха без установки сложной системы дымоотводов.

Дымоход из нержавеющей стали: особенности, достоинства и недостатки

Использование простых дымоходов из нержавеющей стали для газовых котлов – довольно редкий случай. Так как они подвержены коррозии, быстро нагреваются, а значит, являются пожароопасными. Единственный вариант – использование кислотно- и термостойких металлических труб. Они стоят несколько дороже, зато более надежные и долговечные. Кроме того, их толщина не превышает 0,5-0,6 мм, благодаря чему дымоход из данного материала довольно легкий, поэтому может крепиться непосредственно к стенам здания.

Главное при устройстве оцинкованного дымохода – надежно закрепить трубу снаружи здания при помощи дополнительной несущей конструкции. Если этого не сделать, сильным порывом ветра ее может просто снести.

Достоинства оцинкованных труб:

Эстетически привлекательный внешний вид.

Гладкость внутренней поверхности, благодаря чему на ней меньше оседает сажа (в сравнении с кирпичным дымоходом).

Монтаж может быть произведен как внутри, так и снаружи здания. Главное при этом – качественное утепление канала.

Нет необходимости устраивать фундамент под канал (благодаря небольшому весу).

Кирпичный дымоход

Наиболее распространенный и надежный способ отвода горячего воздуха – устройство кирпичного дымохода для газового котла. Главное – грамотно рассчитать его размер и расположение на стадии проектирования здания. Если же была допущена ошибка и система работает не правильно, внести изменения в конструкцию будет практически невозможно.

Достоинства кирпичных конструкций:

Стоимость.

При грамотном расчете затраты на устройство данного типа дымохода будут минимальными в сравнении с остальными типами.

Способность аккумуляции тепла.

Огнеупорность.

Кирпич не горит, поэтому даже при возникновении пожара, огонь не будет распространяться по зданию.

Долговечность.

Недостатки:

Большой вес.

Оседание копоти на стенках канала за счет шероховатости внутренней поверхности.

Отсутствие устойчивости к кислотной среде.

Разрушение конструкции из-за сильных перепадов температуры.

Дымоход из асбестоцементных труб

Установка дымохода для газового котла из асбестоцементных труб – не очень простой в плане монтажа, но недорогой вариант. Эти неметаллические трубы подводятся к котлу стандартными фасонными элементами. При этом в нижней части необходимо установить сборник конденсата, а в верхней – крышный зонтик для предотвращения затопления трубы по время дождя. Такие воздуховоды устанавливаются на специальные опоры из кирпича или металла. Главное – правильно рассчитать нагрузку, чтобы избежать обвала конструкции.

Чаще всего для каждого котла предусматривают отдельный дымоход данного вида. Главное – хорошо произвести утепление трубопроводов, чтобы не обжечься, и в правильном месте смонтировать сборник конденсата.

Как правильно сделать дымоход для газового котла в частном доме своими руками?

Перед установкой дымохода для газового котла нужно грамотно рассчитать его размеры и высоту. Монтаж же нужно проводить строго следуя предполагаемому плану. В противном случае возможно появление обратной тяги или быстрое разрушение конструкции. Кроме того, необходимо определиться с материалом и расположением конструкции. Ведь именно от этих параметров зависит необходимость утепления и особенности монтажа.

Монтаж металлических труб происходит по нижеприведенному плану:

• Подготовительный этап.

Включает закупку необходимых материалов и нанесение разметки на перекрытия здания в местах, где будет проходить дымоход.

• Бурение отверстий для труб
• Подключение котла к дымоходу при помощи переходного адаптера.
• Наращивание трубы до необходимой длины.
• Установка проходов через перекрытия.
• Укрепление стыков при помощи хомутов и саморезов.
• Прикрепление трубы стенам здания при помощи хомутов (шаг – 2 метра).
• Установка крышного зонтика.

• Изоляция дымохода.

Если монтаж проведен правильно, ремонт дымохода для газового котла потребуется проводить через очень продолжительный промежуток времени. Поэтому если вы не уверены в своих силах, доверьте эту работу профессионалам.

По завершения монтажа возникает вопрос: как проверить тягу в дымоходе газового котла, и правильно ли все устроено? Ведь при недостаточной тяги может возникнуть не только образование конденсата, но и поступление газа в дом или затухание горелки.

Проверить тягу можно следующими способами:

• При помощи анемометра.
• Поднеся лист бумаги к дымоходу.

Если тяга недостаточная, необходимо приостановить работу оборудования и не включать его до устранения ошибок монтажа дымохода от газового котла.

Таблица цен дымоходов для газовых котлов

Купить дымоход для газового котла можно в любом специализированном магазине. При этом цена в основном зависит от материала трубы и количества фасонных элементов. Ниже представлена таблица средних цен на дымоходы разных типов.

Вывод

Ошибки при выборе и установке дымохода для газового котла в частном доме могут привести к возникновению аварийной ситуации. Поэтому если вы не уверены в своих расчетах, обратитесь к профессионалам.

Тип	Диаметр, мм	Длина, м	Средняя стоимость, руб.
Коаксиальный	100	0,75	3200
Из нержавеющей стали	120	1	550
Из асбестоцементной трубы

• Для многих понятие «дымоход» ассоциируется только с трубой, подымающейся над крышей. В действительности, это только малая часть сложной конструкции, через которую выводятся продукты сгорания, и совсем неважно, какое именно топливо при этом использует отопительный агрегат. Правда, каждый из них имеет свои особенности.

  Сегодня, например, многие отдают предпочтение газовому оборудованию, но до того, как приступить к подбору и купить дымоход для газового котла, необходимо иметь хотя бы некоторое представление о принципах его работы.

  Его конструкция, материал из которого он изготовлен, эксплуатационные характеристики напрямую определяют:

  • полученный экономический эффект, то есть лучший КПД котла;
  • эксплуатационный срок отопительной системы;
  • ее безопасность при использовании.

  Какой дымоход лучше для газового котла



  Необходимо четко понимать, что к устройству газовых котлов предъявляется повышенный уровень требований. В частности это касается и системы отведения дымовых газов, хотя их температура в данном случае не столь и высока – не более 150˚ С.

  • Прежде всего это связано именно с самим продуктом сгорания газа. С одной стороны, это обычный водяной пар, смешанный с углекислым газом, которые считаются нейтральными продуктами, а с другой – присутствие серной кислоты.

  Хоть содержание примесей серы в газовом топливе не столь уж велико, однако даже этого достаточно, чтобы проявилось их агрессивное воздействие. В результате реакции окисленной серы с участием воды образуется купоросное масло. Пары серной кислоты при отведении разъедают на своем пути стенки дымоотводящих каналов, будь то простейший дымоход из нержавейки либо кирпича. Эксплуатационный срок системы в подобных условиях сводится к нескольким годам.

  Дымоходы из нержавеющей стали изготавливается из особой стали (марки AISI 316L). Этот материал не только жаро-, но также и кислотостойкий.

  • Еще один нюанс, на который следует обратить внимание, точка росы. Вероятность ее образования в дымоходах для газового котла в частном доме при их использовании реальна. Если температура снаружи довольно низкая, то при выходе пары конденсируют и создают водяную пробку. Она преграждает путь отводимым газам, затем процесс горения останавливается.

  Внимание

  Кирпичный канал в этом смысле наиболее опасен, поскольку шероховатость на поверхности внутренних стенок значительно повышает риск появления водяной пробки.

  Из всего вышесказанного можно заключить, что наиболее целесообразной конструкцией является дымоход для газовых котлов из нержавеющей стали со специальными добавками либо из керамической или асбестоцементной трубы.



  Трубы для котла могут размещаться в шахте, выложенной кладкой из кирпича, тогда он будет смотреться как кирпичный.

  В настоящее время растет популярность сэндвич-систем, представляющие собой двойные трубы с прослойкой из базальтовой ваты. Этот вариант устройства оптимален для выносных конструкций, поскольку больше не нуждается в утеплении снаружи.

  Требования




  Такие системы дымоотведения в основном состоят из:

  • газохода, переходника, посредством которого соединяются отводящая труба и патрубок отопительного агрегата;
  • ревизии, расположенной по нижней части канала. Через нее осуществляется очистка канала от сажи и удаляется выпавший конденсат, собранный в специальный карман;
  • креплений – в соответствии со СНиП их устанавливают с минимальным шагом в 150 см;
  • отдельных сегментов конструкции и комплектующих, необходимых для монтажа системы.

  Приведем некоторые из основных требований, предъявляемых к их установке:

  • абсолютная герметичность конструкции по всей ее длине;
  • устойчивость к воздействию повышенных температур;
  • система должна быть способна обеспечивать должную тягу, которой будет достаточно, чтобы полноценно удалить продукты сгорания;
  • диаметр сечения вытяжной трубы должен совпадать с диаметром дымохода для газового котла. Его величины должно быть достаточно, чтобы гарантировать хорошую тягу, обслуживать и ремонтировать систему, если в этом появится необходимость;



  • максимально возможное количество колен – три;
  • места поворотов оснащают ревизионными люками, через которые выполняется очистка канала и отведение конденсата;
  • максимальная величина длины ответвления вбок равна одному метру;
  • труба в местах, где канал выходит через перекрытие, не должна иметь стыков;
  • высота трубы должна быть больше самой высокой точки кровли. В этом случае тяга будет обеспечена при любых погодных условиях, и даже боковой ветер не вызовет подсос воздуха.

  Устройство в частном доме

  Перед началом установки определяются с местоположением дымоотводящего канала. Размещение может быть:

  Рассмотрим несколько вариантов размещения внутри дома.



  Коаксиальный дымоход для настенного размещения

  Наилучшим вариантом настенной конструкции считается коаксиальный. Двухконтурная схема похожа на сэндвич трубы, однако изоляционный слой в промежутке между двумя трубами отсутствует. Через этот зазор «отработанный» газ выходит наружу, в то же время осуществляется забор свежего воздуха. Такая конструкция увеличивает КПД отопительного оборудования, поскольку воздух снаружи, проходя до камеры горения по пути прохождения горячего, уже отработанного, дыма, нагревается.

  Монтаж этих систем достаточно прост.

  Дымоотводную трубу выводят через стену, присоединив ее к котлу через проходной патрубок.

  Выходное отверстие трубы размечают на стене по месту нахождения котла на расстоянии свыше двух метров от пола. Его диаметр должен ненамного превышать внешний размер отводной трубы, так как по нормам безопасности отверстие прокладывают негорючим утеплителем.

  На оголовке коаксиальной конструкции запрещается устанавливать дефлекторы или другие дополнительные элементы.



  Газовые котлы без дымохода

  Это не совсем обычное отопительное устройство, работающее на газе, и наиболее ценное в нем, пожалуй, отсутствие дымохода в традиционном понимании. Конечно, какая бы ни была отопительная система, понадобится вывод продуктов горения наружу. В инновационной системе отводящий канал собран из пластиковых труб. При этом совсем необязательно, чтобы он устанавливался строго вертикально. К тому же количество поворотов не ограничено. Отопительный котел может функционировать не только на природном, но и искусственно сжиженном газе. В результате любой неисправности происходит автоматическое отключение системы отопления.

  Установка в доме

  Подготовительный этап

  На перекрытиях, а также кровле размечают места отверстий под дымоотводный канал.

  Вырезают требуемый проем.

  Подсоединение


  • Труба, которая отходит от котла, присоединяется к переходнику. Затем монтируют тройник со штуцером, через него очищают трубу, или с ревизией.
  • На данном участке выполняют первичную фиксацию трубы. Для крепления к стене используют опорный кронштейн.
  • В процессе наращивания трубы фиксируют кронштейнами, располагая их с шагом в 300–400 см. Если необходимо, допускается использовать колена. Крепление труб усиливают при помощи стенных хомутов, установленных на расстоянии двух метров друг от друга.



  • В месте, где труба проходит сквозь перекрытие, устанавливают проходной патрубок. На участке прохождения через кровлю укладывают подкрышный лист с переменным уклоном.
  • Часть трубы, которая выведена наружу оснащается фартуком, а также конусообразным наконечником. Для уплотнения межтрубного пространства используются гильзы с уплотнителями.
  • Все части системы, которые соприкасаются с легко воспламеняемыми материалами, требуют изоляции. К примеру, проходной патрубок окружают фольгированным матом из базальтовой изоляции и фиксируют при помощи огнеупорной мастики.

  Внимание

  Крайне важным требованием является герметичность полученной конструкции. Это можно проверить с помощью обычного раствора мыла. Его наносят на швы и подключают котел. Появление пузырьков будет говорить о негерметичности системы.

  • Чтобы использовать систему отопления, работающую на газе, необходимо получить акт дымохода для газового котла. Приемку и первый запуск установленного оборудования осуществляет представитель газового хозяйства.

  Для наглядности посмотрите этапы устройства дымохода для газового котла на видео.

Дымоход для газового котла в частном доме выполняется согласно правилам СНиП 2.04.05–91. Следует сначала выбрать отопительный котел, потом подбирать к нему систему дымоотвода.

Если частный дом не подключен к городским коммуникациям, то выбор системы отопления и вся ответственность за ее безопасную эксплуатацию ложится на владельца недвижимости. Только при отоплении электричеством дымоход не нужен, а для прочих видов топлива, его установка обязательна.

При соблюдении правил, изложенных в этом документе, владелец дома остается уверенными в том, что здоровье и жизнь семьи в безопасности, а контролирующая организация даст разрешение на эксплуатацию газового оборудования.

В документации расшифрованы основные термины:

• Газоход – это канал, идущий к трубе дымохода, соединяется с котлом посредством переходника.
• Трубы дымохода служат для отвода продуктов горения в атмосферу.
• Ревизия предназначена для прочистки канала, отвода конденсата. Она располагается в нижней части дымоотводного ствола.

Ревизия располагается и в местах поворота трубы.

При монтаже дымохода для котла и для крепления трубы к стене используются крепежные элементы – кронштейны, хомуты.

Требования к дымоходу

При правильном устройстве системы обязаны быть соблюдены следующие требования:

• Обеспечена достаточная тяга, удаляющая отработанные газы.
• Материал дымохода для котла устойчив к высоким температурам, не имеет пористой структуры.
• Все стыки на всем протяжении системы должны быть герметичны.
• Запрещена установка грибков и дефлекторов на оголовок дымоходной трубы газового котла, такая деталь ухудшает отвод отработанных газов.
• Участок дымохода для газового котла, проходящий через перекрытия, не должен иметь стыков.
• Запрещено проведение трубы через помещения, не имеющие вентиляции.
• Не разрешается совмещать дымоход с вентканалами, но допускается вывод в одну трубу отработанных газов от двух котлов.
• Устройство для сбора конденсата выполняет задачу сбора и отвода жидкости.
• В местах поворота трубы устанавливаются ревизии, а количество поворотов не должно превышать трех.
• Для обеспечения достаточной тяги и для предотвращения обратной, дымоход должен быть расположен выше высокой точки крыши на 0,5 метра.
• Расстояние дымоотвода от горючей поверхности стены обязано быть не менее 0,25 м, а от стены из негорючих материалов не менее 0,05 м.

Виды систем дымоотвода

Независимо от того, привлечет владелец специалистов или решит самостоятельно контролировать процесс монтажа системы отопления, необходимо знать, как устроен дымоход для котла, потребитель обязан понимать принцип его работы.

Все дымоотводы необходимо разделить на две категории: внутреннего размещения с выходом на крыше, и наружного, пристенного монтажа.

Недостатки и преимущества отражены в таблице.

Выбор дымохода осуществляется исходя из конструкции дома и материалов, использованных для постройки. Для монтажа внутренней системы необходимо сделать разметку для отверстий в кровле и перекрытиях, обустроить проем под трубу, обеспечить соединение газохода с патрубком газового котла и установить ревизию.

Кирпичный дымоход

Этот элемент закладывается в проект и сооружается во время строительства дома, с обязательным устройством фундамента. Иногда кирпичный дымоход бывает пристроен к стене снаружи, если отопительный котел размещен около этой стены.

Внутренняя поверхность кирпичного дымохода должна быть гладкой, не иметь сужений и расширений. Эти условия призваны уменьшить осаждение сажи внутри дымохода и упростить его чистку.

Устойчивость дымохода к воздействию агрессивной среды еще одно обязательное требование. Кирпичный дымоотвод лучше всего сочетается с традиционными вариантами, особенно с твердотопливными отопительными системами, у которых высокая температура отводимых газов.

Для отвода продуктов сгорания от газового котла, в кирпичную трубу монтируют стальные или керамические вкладыши. Обустройство кирпичного дымохода трудоемкий и затратный процесс, да и его технические показатели отстают от современных систем.

Дымоход из нержавеющей трубы

Существует в варианте одинарной неутепленной трубы, выполняется из нержавеющей стали, которая используется в отапливаемых помещениях и пригодна для выполнения гильзы внутри кирпичной трубы.

Вторая разновидность – это дымоход сэндвич, состоящий из двух труб. Сэндвич может размещаться как внутри, так и вне помещения. Внутренняя труба обернута утеплителем, негорючей базальтовой ватой.

Снаружи надевается нержавеющая труба большего диаметра. К преимуществам следует отнести пожарную безопасность, безупречную гладкость внутренней поверхности. Большой ассортимент переходников, заглушек, тройников, крепежных элементов фабричного производства гарантирует легкость монтажа и герметичность готового дымохода.

Коаксиальный дымоход

Представляет собой конструкцию «труба в трубе», но, в отличие от сэндвича из нержавейки, коаксиальный дымоход не имеет утеплительного слоя, трубы отделены друг от друга перемычками.

Внутренняя труба служит собственно дымоотводом, а внешняя предназначена для притока воздуха к котлу для повышения эффективности его работы. К котлу поступает прогретый воздух, система повышает его производительность. Отводимые газы охлаждаются, снижая перегрева стены.

Такая система обладает пожарной и экологической безопасностью. В процессе работы газового котла используется воздух с улицы, а не из помещения. Коаксиальный дымоход совместим только с котлами, оборудованными закрытой камерой сгорания.

Компактность системы не портит внешний вид строения и позволяет обустроить дымоотвод при индивидуальном отоплении квартир. Возможность горизонтального монтажа исключает попадание конденсата в котел, а если при монтаже сделать незначительный уклон вниз, то жидкость будет стекать на землю.

Керамический дымоход

Конструкция состоит из теплоизолированных керамических труб, установленных в бетонном каркасе. При качественной стыковке модулей, эта система обладает высокой прочностью, пожаробезопасностью, водонепроницаемостью, стойкостью к температурным колебаниям.

Дымоход из асбоцементной трубы

Элемент конструкции сочетает в себе низкую цену и ряд преимуществ. Самонесущая конструкция не нуждается в креплении к стене, длительный срок ее службы обусловлен устойчивостью к агрессивной среде. Внутри трубы не образуется конденсат.

Монтаж предельно прост – первая труба крепится стойками к фундаменту.

Дымоотвод наращивается до требуемой высоты посредством муфтового соединения, остается только установить дверцу для ревизии и оснастить верх трубы дефлектором.

Присоединение к котлу происходит при помощи стального колена, которое легко меняется в случае необходимости.

Правила монтажа наружного дымохода

Если владелец планирует установку наружного дымохода, следует придерживаться следующих правил:

• Монтаж дымоотвода осуществляется снизу вверх, сначала следует закрепить нижний отдел, затем наращивать трубу вверх.
• Фиксация конструкции осуществляется вертикально, крепление ровной трубы производится каждые 150 см.

Отдельные участки фиксируются дополнительно. Запрещается использование трубы выше 5 метров.

Способы проверки тяги в дымоходе

Смонтировав новую систему дымоотвода или проведя реконструкцию ранее существующей, нужно проверить ее работоспособность. Основным показателем служит тяга, именно та функция, ради которой и строится дымоотвод.

Важно на этапе проектирования рассчитать соотношение высоты и диаметр дымохода. Тяга зависит от сечения трубы, чем оно меньше, тем быстрее происходит отвод продуктов сгорания. Но при слишком малом диаметре трубы, она будет забиваться сажей, а дым и угарный газ попадут в помещение. Слишком большой диаметр трубы приводит к появлению обратной тяги.

Причины плохой тяги

Существует ряд факторов, от которых тяга в дымоходе падает:

• Скопившаяся сажа уменьшает полезное сечение трубы, приводя к снижению скорости отвода продуктов.
• Повороты системы уменьшают тягу – при прохождении поворотов падает скорость движения газов.
• Плохая герметичность системы, присутствие даже небольших зазоров и микротрещин приводит к засасыванию в трубу холодного воздуха.
• Нарушение герметичности нарушает движение горячих газов вверх и приводит к уменьшению тяги.
• Погодные условия тоже влияют на скорость вывода отработанных газов, пониженное атмосферное давление и влажность уменьшают тягу.

Как проверить тягу в домашних условиях

Если владельцы пригласили специалистов для сертификации системы, то они проверят работоспособность дымохода специальным прибором анемометром.

Проверить тягу самостоятельно несложно домашними методами.

Органолептические методы: нужно посмотреть и понюхать. Если ощущается запах дыма и он виден в помещении, значит, вместо вытяжки хозяева получили эффект обратной тяги.

Поднесите лист тонкой бумаги к смотровому окошку: чем сильнее бумага к нему прилипает, тем лучше.

При помощи свечи. Зажечь необходимо свечу, поднести к отверстию дымоходу и задуть свечу. Если дымок погасшей свечи уверенно тянется по направлению дымохода, значит, тяга хорошая.

Важное замечание: проверку тяги следует проводить при выключенном отопительном оборудовании. Дымоход для газового котла подобрать сложно, но эксплуатация оборудования требует от владельца дома щепетильности и скрупулезности. Техника безопасности обязана стоять на первом месте.

Если причины плохой тяги выявлены, то нужно провести работы по их устранению. Прочистить трубу от сажи несложно своими силами при помощи специального ерша, закрепленного на тросе с грузиком. Более серьезные неполадки требуют вызова специалистов. Эксплуатация отопительного оборудования при неисправном дымоходе запрещена.
